INSTALLATION
Die Toilette kann in jedem Raum ohne Beachtung von
Temperaturgrenzen installiert werden (das heißt, die Toilette kann
auch in Räumen installiert werden, in denen die Temperatur unter
0°C fallen kann). Es muss möglich sein, das Urinabflussrohr an
einen geeigneten Anschluss zu führen und das Gebläse
anzuschließen. Eine Steckdose mit 230 V ist erforderlich.
1.
Die Toilette an den vorgesehenen Platz stellen und das Oberteil
abnehmen. Löcher für die Urin- und Entlüftungsrohre
anzeichnen und ausschneiden/bohren. Die Toilette mit vier
Schrauben an der Wand befestigen (1). Von den mitgelieferten
Schrauben die für die vorhandene Wandkonstruktion am besten
geeigneten auswählen, um einen sicheren Halt sicher zu stellen.

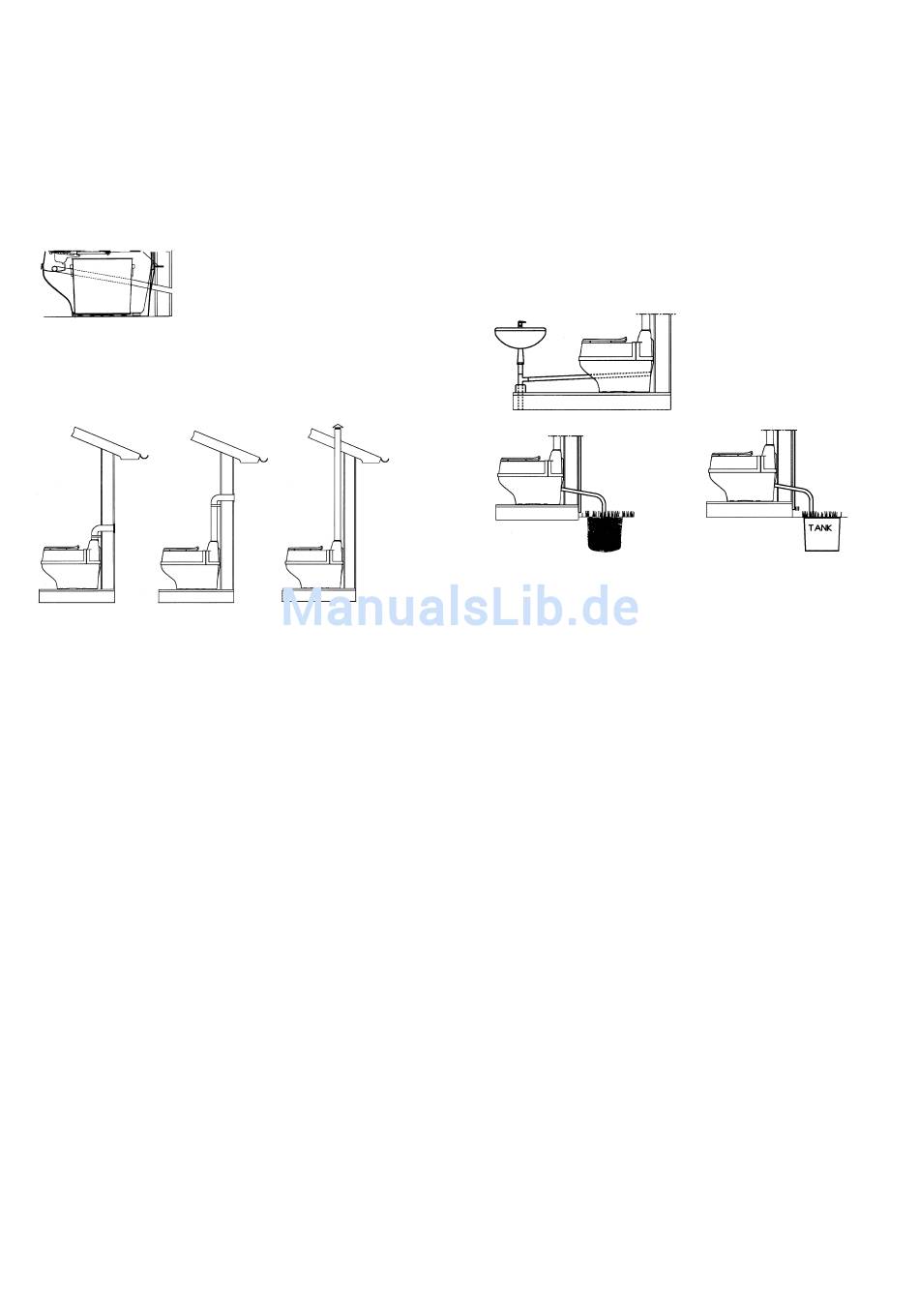

Option 1 Option 2
2.
Entlüftung: Diese Toilette kann entweder durch die
Außenwand oder durch die Decke über das Dach entlüftet
werden. Das mit der Toilette gelieferte Abluftset enthält alle
Teile, die für die Installation gemäß Option 1 notwendig sind.
Wenn Sie Option 3 wählen, verwenden Sie die mitgelieferte
Rohrabdeckung. Zusätzliche Rohre sind als Zubehör lieferbar.
Wenn in dem Raum bereits ein Abluftrohr einer früheren
Toilette vorhanden ist, kann dieses benutzt werden. Als
Zubehör sind Adapter im Durchmesser 55 mm oder 110 mm
für den Anschluss der Separett erhältlich. Alle Verbindungen
der Entlüftungsrohre müssen mit Silikon oder ähnlichem
Material abgedichtet werden. Eine Isolierung ist nicht
erforderlich. Eventuell kondensierende Flüssigkeit wird von
einem Kondensring in der Nähe der Gebläseabdeckung
aufgefangen und über einen Schlauch in den Feststoffbehälter
geleitet, wo sie verdunstet.
Die Separett Weekend 5200 wird mit einem Schutzkontaktstecker für den Anschluss an eine Wandsteckdose geliefert. Je
nach den in Ihrem Land geltenden Vorschriften kann es erforderlich sein, dass die Stromzufuhr permanent über mit
Sicherung und Schalter innerhalb oder außerhalb des Badezimmers versehene Stromkabel erfolgt. In einigen Ländern ist
es erforderlich, dass die Elektroinstallationen durch einen zugelassenen Handwerksbetrieb erfolgen. Bei Fragen wenden Sie
sich bitte an einen Elektroinstallationsbetrieb oder die Bauaufsicht. Wenn Sie den Stecker von dem Stromkabel
abschneiden, entsorgen Sie ihn sofort, damit Kinder nicht damit spielen können.
Schalten Sie die Stromversorgung ein, wenn der Elektroanschluss der Toilette ordnungsgemäß erfolgt ist. Überprüfen Sie,
ob das Gebläse läuft und das Entlüftungssystem einwandfrei arbeitet. Drücken Sie den „Spülen"-Hebel und kontrollieren
Sie, ob sich der Feststoffbehälter wie vorgesehen dreht. Ihre neue Toilette ist jetzt einsatzbereit.
Option 3
3.
Der Urinabfluss: Bevor Sie entscheiden, wo der Urin
hingeleitet werden soll, erkundigen Sie sich bitte nach den vor
Ort geltenden Vorschriften (Gesundheits-/Sicherheits-
/Bauvorschriften). Wenn der Urin in das Schmutzwassersystem
geleitet werden soll (zum Beispiel unter einer Badewanne oder
Dusche), muss das Abflussrohr von der Toilette auf seiner
gesamten Länge ein ausreichendes Gefälle aufweisen, damit
sich im Rohr keine Ablagerungen bilden können. Wenn der
Schlauch oder das Rohr an einen Waschbeckenabfluss
angeschlossen wird, ist sicherzustellen, dass das Wasser aus
dem Waschbecken nicht zur Toilette zurückfließen kann. Wenn
unangenehme Gerüche aus dem Schmutzwassersystem, in das
der Urin abgeleitet wird, oder aus dem Entlüftungsrohr
außerhalb des Hauses auftreten, kann im Urinabflussrohr
zwischen der Toilette und dem Schmutzwasserrohr ein U-Rohr
als Geruchsverschluss installiert werden.
In das Schmutzwassersystem eingeleiteter Urin
Urin in Sickergrube geleitet
Entsorgung über eine Sickergrube: Je nach örtlicher
Bodenbeschaffenheit sollte eine selbst konstruierte Sickergrube ein
Volumen von etwa einem halben Kubikmeter aufweisen. Der Boden
der Sickergrube sollte aus einer Schicht Steinen oder Kies bestehen,
in die das Urinabflussrohr geleitet wird. Darüber wird Sand
aufgefüllt, wobei darauf zu achten ist, dass das Abflussrohr von der
Toilette bis zum Ende ein ausreichendes Gefälle hat. Wenn die
Toilette im Winter bei kaltem Klima genutzt werden soll, muss das
Rohr isoliert werden. Bei extrem kalter Witterung kann es
erforderlich sein, das Rohr mit einer Heizung auszustatten, damit
der Urin nicht gefriert und das Rohr verstopft.
Bitte beachten: Wenn das Urinabflussrohr in der Nähe von
Heizkörpern oder durch isolierte Fußböden geleitet wird,
empfehlen wir, statt des mitgelieferten Rohrs ein
Standardkunststoffrohr mit 32 mm Durchmesser zu verwenden.
Entsorgung in einen Sammeltank (z.B. den ‚Separett
Ejektortank'): Im Freien kann ein geeigneter Tank installiert
werden. Er muss tiefer als die Toilette liegen, um ein ausreichendes
Gefälle sicherzustellen.
2 (3)
Urin in Tank geleitet
