Funk-tasterschnittstelle
Inhaltsverzeichnis

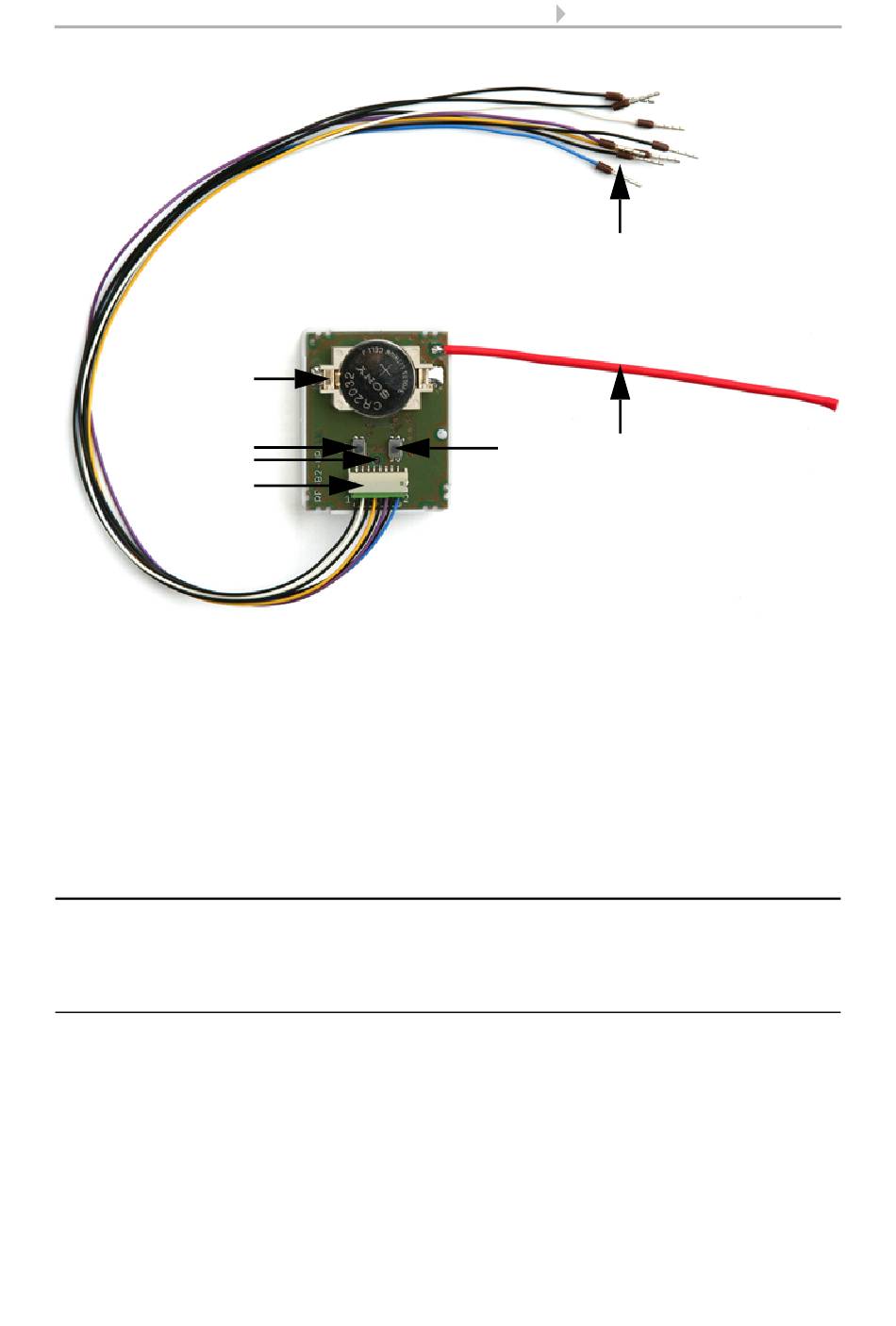

1
Batterie-Halterung
2
Programmier-Tasten (PRG) für
Funkverbindungen
2a: Taster 1 | 2b: Taster 2
3
Programmier-LED (Lern-/Löschbe-
reitschaft)
4
Anschluss Binärkontakte
5
Anschlussdrähte Taster
6
Antenne
2.4. Funkverbindungen herstellen und löschen
Mit jedem der am Eingang 1 und 2 angeschlossenen Taster können ein oder mehrere Antrie-
be/Geräte gesteuert werden.
2.4.1. Steuerungen WS1 und WS1000 Color/Style
Einlernen:
1. Steuerung in Lernbereitschaft bringen:
•
Menü System > Installation > Funkverbindung > Lernen.
•
Bitte beachten Sie auch die Hinweise im Handbuch.
2. Tasterschnittstelle einlernen:
•
PRG-Taste 1 oder 2 an der Tasterschnittstelle 1x kurz drücken.
•
Welche PRG-Taste gedrückt wird, spielt beim Einlernen an der WS1000
Color/WS1 Color keine Rolle.
Tasterschnittstelle RF-B2-UP • Stand: 14.12.2012 • Technische Änderungen und Irrtümer vorbehalten.
1
2a
3
4
4
Installation und Inbetriebnahme
2b
Kabelbelegung:
schwarz (4x): - („Minus")
weiß: Taster 1 AUF (bzw. EIN)
gelb:
Taster 1 AB (bzw. AUS)
lila:
Taster 2 AUF (bzw. EIN)
blau:
Taster 2 AB (bzw. AUS)
5
6
