ENERGY & LIGHTING
eStore
Battery
EN
Installation and Operating Manual. . . . . . . . 8
Batterie
DE
Montage- und Bedienungsanleitung . . . . .30
Batterie
FR
Instructions de montage
et de service . . . . . . . . . . . . . . . . . . . . . . . . .53
Batería
ES
Instrucciones de montaje y de uso . . . . . . .75
Bateria
PT
Instruções de montagem e manual de
instruções . . . . . . . . . . . . . . . . . . . . . . . . . . .98
Batteria
IT
Istruzioni di montaggio e d'uso . . . . . . . . 119
Accu
NL
Montagehandleiding en
gebruiksaanwijzing . . . . . . . . . . . . . . . . . . 141
BATTERIES
Batteri
DA
Monterings- og betjeningsvejledning. . . 162
Batteri
SV
Monterings- och bruksanvisning . . . . . . . 183
Batteri
NO
Monterings- og bruksanvisning . . . . . . . . 204
Akku
FI
Asennus- ja käyttöohje . . . . . . . . . . . . . . . 225
Батарея
RU
Инструкция по монтажу и эксплуатации 246
Akumulator
PL
Instrukcja montażu i obsługi. . . . . . . . . . . 269
Batéria
SK
Návod na montáž a uvedenie
do prevádzky. . . . . . . . . . . . . . . . . . . . . . . 292
Baterie
CS
Návod k montáži a obsluze . . . . . . . . . . . 314
Akkumulátor
HU
Szerelési és használati útmutató . . . . . . . 336
Inhaltsverzeichnis
loading

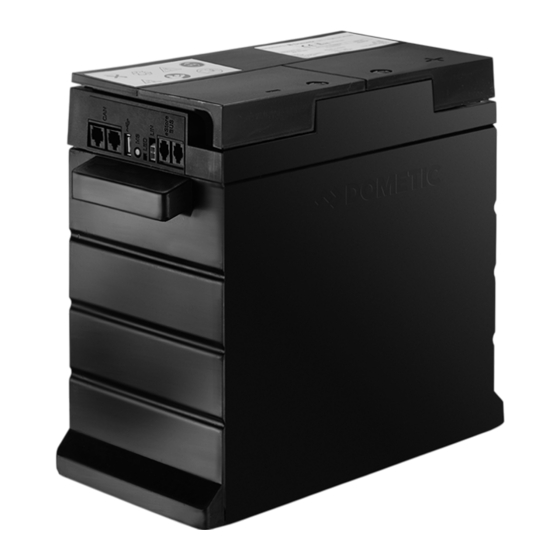

Inhaltszusammenfassung für Dometic eStore

  • Seite 1 Instrukcja montażu i obsługi... 269 Batéria eStore Návod na montáž a uvedenie do prevádzky..... . . 292...
  • Seite 3 eStore...
  • Seite 4 eStore...
  • Seite 5 eStore...
  • Seite 6 eStore...
  • Seite 7 eStore...
  • Seite 30 ........
  • Seite 31: Erklärung Der Symbole

    Erklärung der Symbole Erklärung der Symbole GEFAHR! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung. WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.
  • Seite 32: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise eStore Allgemeine Sicherheitshinweise Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: • Beschädigungen am Produkt durch mechanische Einflüsse und Über- spannungen und Überstrom • Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller • Verwendung für andere als die in der Anleitung beschriebenen Zwecke Beachten Sie folgende grundsätzliche Sicherheitsmaßnahmen beim Gebrauch von...
  • Seite 33: Sicherheit Beim Betrieb Des Gerätes

    • Betreiben Sie das Gerät nicht – in salzhaltiger, feuchter oder nasser Umgebung – in der Nähe von aggressiven Dämpfen – in der Nähe brennbarer Materialien – in explosionsgefährdeten Bereichen • Ziehen Sie nicht an Leitungen. Lieferumfang • eStore Batterie • Einbau- und Bedienungsanleitung...
  • Seite 34: Zubehör

    Als Zubehör und Ersatzteile erhältlich (nicht im Lieferumfang enthalten): Teilebezeichnung Artikelnummer eStore-BUS-Kabel Kit 9102900279 RJ11 und eStore ID-Aufkleber Für den Anschluss zwischen mehreren eStores, wenn der eStore-Bus benutzt wird eStore-Konfigurationskit 9102900281 USB-Kabel und Daten-CD Für die Einrichtung mehrerer eStores – nur Installer...
  • Seite 35: Bestimmungsgemäßer Gebrauch

    In Verbindung mit einem Wechselrichter, z. B. eCore, können auch Geräte mit 230 Vw versorgt werden. Eine Verwendung als Starterbatterie ist nicht möglich. eStore darf nicht direkt mit der Starterbatterie verbunden werden. Durch eine Parallelschaltung von mehreren eStore-Batterien kann der verfügbare Strom ausreichen, um die Starterbatterie zu unterstützen.
  • Seite 36: Technische Beschreibung

    Der gemeinsame maximale Ausgangsstrom darf 250 A nicht überschrei- ten. HINWEIS Ein eStore kann für kurze Zeit Strom von 250 A bereitstellen. Der Dauer- strom sollte 200 A nicht überschreiten. Ein dauerhafter Entladestrom von mehr als 200 A aus einem eStore kann zu einer kürzeren Lebens- dauer führen.Verwenden Sie zwei oder mehr eStores, wenn dauerhaft...
  • Seite 37: Anzeige- Und Bedienelemente

    Technische Beschreibung Anzeige- und Bedienelemente Pos. in Abb. 1, Bezeichnung Erklärung Seite 3 Hauptschalter aktiviert (schließt) und deaktiviert (öffnet) den internen Hauptschalter Status-LED aus: Batteriemanagementsystem ist abge- schaltet wegen aktiviertem Lagermodus oder übermäßiger Entladung blinkt grün: Batteriemanagementsystem aktiv, Hauptschalter ist aktiviert oder eingeschaltet...
  • Seite 38: Estore Befestigen

    • eStore darf nicht in der Nähe von brennbaren Materialien eingebaut werden. • Der Einbauort sollte vor Feuchtigkeit und Staub geschützt werden. • Lassen Sie mindestens 2 cm freien Platz um eStore und sorgen Sie für eine gute Belüftung. Der Einbau sollte niedrige Temperaturen im Winterbetrieb (Laden) verhindern, um Dauerbetrieb zu gewährleisten.
  • Seite 39: Estore Anschließen

    ➤ Waagerechte Montage: Sichern Sie eStore mit zwei Gurten oder Bändern über das Gerät (Abb. b, Seite 7). Führen Sie diese zwischen den Griffen und Befestigungsfüßen und befestigen Sie sie an der Montagefläche. Dadurch wird sichergestellt, dass eStore sich nicht bewegt, wenn das Fahrzeug in Bewegung ist.
  • Seite 40: Anschlusskabel Anschließen

    • Stellen Sie sicher, dass die Geräte, die Sie anschließen wollen, aus- geschaltet sind. ➤ Schalten (öffnen) Sie den Hauptschalter des eStore ein, indem Sie den Haupt- schalter drücken (Abb. 1 1, Seite 3). ➤ Öffnen Sie die Abdeckklappe (Kapitel „Abdeckung des Pols öffnen“ auf Seite 39).
  • Seite 41: Verbraucher Anschließen

    ➤ Schließen Sie die Abdeckklappe des Minuspols (Kapitel „Abdeckung des Pols schließen“ auf Seite 39). ➤ Schalten (schließen) Sie den Hauptschalter des eStore aus, indem Sie den Haupt- schalter drücken (Abb. 1 1, Seite 3). Verbraucher anschließen ➤ Schalten Sie alle Geräte, insbesondere die, die mit eStore verbunden sind, ab.
  • Seite 42 • Miteinander verbundene eStores müssen mit dem eStore-Konfigura- tor eingestellt werden (Kapitel „BUS-Kabel verbinden und konfigu- rieren“ auf Seite 43). Wenn Sie nur einen einzelnen eStore verwenden, brauchen Sie nichts einzustellen. eStore ist werkseitig auf die Verwendung als Einzelbatterie voreingestellt.
  • Seite 43 Je nach Einbau-Situation ist es sinnvoll, die eStores vor dem Einbau ins Fahrzeug zu konfigurieren und zu kennzeichnen. ➤ Stellen Sie sicher, dass eStore sich nicht im Speichermodus befindet (Status-LED blinkt). ➤ Stecken Sie das USB-Kabel vom PC in die USB-Schnittstelle (Abb. 1 5, Seite 3) des ersten eStore (Master).
  • Seite 44 ➤ Wählen Sie aus der Auswahlliste Parity (Abb. 8 4, Seite 5) den Wert Even aus. ➤ Klicken Sie OK (Abb. 8 5, Seite 5). ➤ Geben Sie im Feld Pack Address die Nummer des eStore ein, z. B. „1“ für den Master (Abb. 9 1, Seite 5).
  • Seite 45: Vor Dem Ersten Gebrauch

    (maximal 5 Tage). Andernfalls schaltet eStore in den Lagermodus und kann beschädigt werden. HINWEIS Beachten Sie folgende Hinweise, um die Lebensdauer des eStore zu verlängern: • Vermeiden Sie eine so tiefe Entladung, dass der Hauptschalter öffnet (siehe Kapitel „Betriebspannungen und Hauptschalter“...
  • Seite 46: Betriebspannungen Und Hauptschalter

    Parametern ab wie Zellspannung und -temperatur sowie dem Ladestrom. Die maximale Spannung, bevor der Hauptschalter öffnet, beträgt 15,2 V. Laden mit den empfohlenen Ladeparametern im normalen Betrieb gewährleistet, dass der Hauptschalter geschlossen bleibt. Siehe Kapitel „eStore laden“ auf Seite 47 für die empfohlenen Ladeparameter.
  • Seite 47: Sicherung Austauschen

    10.2 eStore laden ACHTUNG! eStore kann mit Ladegeräten wie eCore oder den PerfectCharge MCA- Ladern (wählen Sie den Power Mode; siehe Bedienungsanleitung des Laders für die entsprechende DIP-Schalter-Stellung) geladen werden. Die Verwendung von Ladegeräten von Fremdherstellern ist zulässig.
  • Seite 48: Estore Reinigen

    10.4 eStore lagern HINWEIS • Lagern Sie eStore an einem kühlen, trockenen Ort. • Vermeiden Sie die Lagerung bei dauerhaft hohen Temperaturen. Dies verkürzt die Lebensdauer. • Laden Sie eStore alle 3 Monate auf. • Für eine längere Lagerung (z. B. Fahrzeug-Winterpause): –...
  • Seite 49: Störungen Beseitigen

    ➤ Aktivieren Sie eStore. eStore ist im Speichermodus. ➤ Konfigurieren Sie eStore. eStore ist nicht korrekt konfiguriert. ➤ Laden Sie eStore mit einem eStore ist tiefentladen. Ladestrom von < 10 A auf. Hinweis: Verwenden Sie keine intelligenten Ladesysteme (mit eingeschaltetem Hauptschalter liegt an den Klemmen keine Spannung an.
  • Seite 50 Spannung vorhanden ist). ➤ Wenden Sie sich an einen auto- risierten Fachhändler. ➤ Verwenden Sie den Hauptschal- eStore ist als Slave und nicht als Master konfiguriert. ter des eStore-Master (eStore konfiguriert als #1) ➤ Überprüfen Sie die Konfiguration zum Anschließen...
  • Seite 51: Gewährleistung

    ➤ Prüfen Sie die Status-LED des „Warning eStore“ eStore-Temperatur ist zu niedrig. erscheint auf dem Ladegeräts. Bedienfeld von ➤ Prüfen Sie die eStore- eCore. Temperatur. ➤ Erwärmen Sie die Umgebung. ➤ Prüfen Sie die Status-LED des eStore-Temperatur ist zu hoch.
  • Seite 52: Entsorgung

    Entsorgung eStore Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll. Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. Schützen Sie Ihre Umwelt! Akkus und Batterien gehören nicht in den Hausmüll.
