PEHA 952 JRM Installation Und Betriebsanleitung

PehA elektro gmbh & co. kg
Postfach 1727 • D-58467 Lüdenscheid • Tel.: (02351)185-0 • Fax: (02351)27666 • e-mail: peha@peha.de • Internet: www.peha.de

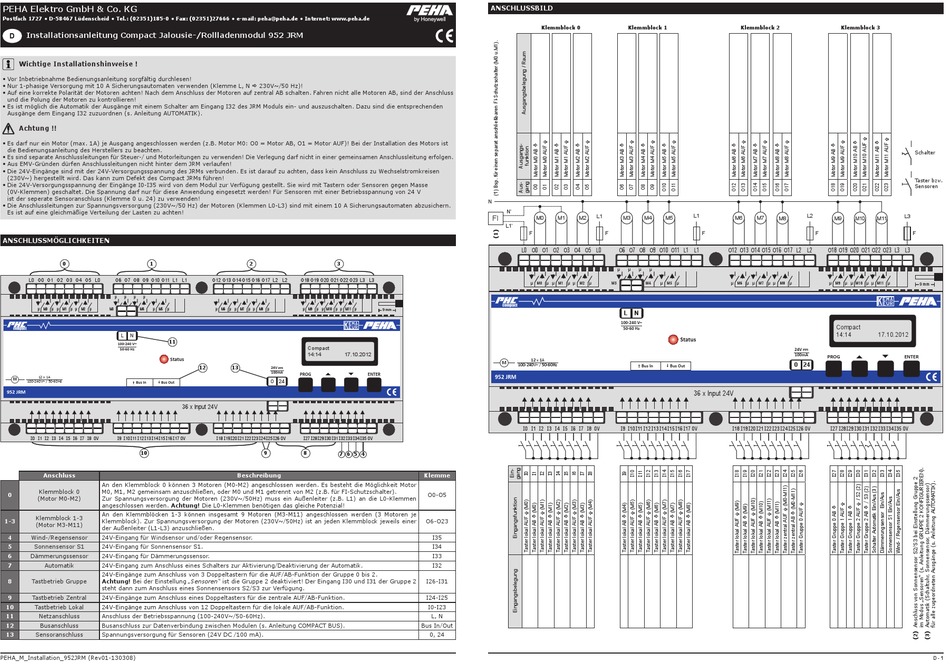

Installationsanleitung Compact Jalousie-/Rollladenmodul 952 JRM
D
Wichtige Installationshinweise !
• Vor Inbetriebnahme Bedienungsanleitung sorgfältig durchlesen!
• Nur 1-phasige Versorgung mit 10 A Sicherungsautomaten verwenden (Klemme L, N  230V~/50 Hz)!
• Auf eine korrekte Polarität der Motoren achten! Nach dem Anschluss der Motoren auf zentral AB schalten. Fahren nicht alle Motoren AB, sind der Anschluss
und die Polung der Motoren zu kontrollieren!
• Es ist möglich die Automatik der Ausgänge mit einem Schalter am Eingang I32 des JRM Moduls ein- und auszuschalten. Dazu sind die entsprechenden
Ausgänge dem Eingang I32 zuzuordnen (s. Anleitung AUTOMATIK).
Achtung !!
• Es darf nur ein Motor (max. 1A) je Ausgang angeschlossen werden (z.B. Motor M0: O0 = Motor AB, O1 = Motor AUF)! Bei der Installation des Motors ist
die Bedienungsanleitung des Herstellers zu beachten.
• Es sind separate Anschlussleitungen für Steuer-/ und Motorleitungen zu verwenden! Die Verlegung darf nicht in einer gemeinsamen Anschlussleitung erfolgen.
• Aus EMV-Gründen dürfen Anschlussleitungen nicht hinter dem JRM verlaufen!
• Die 24V-Eingänge sind mit der 24V-Versorgungsspannung des JRMs verbunden. Es ist darauf zu achten, dass kein Anschluss zu Wechselstromkreisen
(230V~) hergestellt wird. Das kann zum Defekt des Compact JRMs führen!
• Die 24V-Versorgungsspannung der Eingänge I0-I35 wird von dem Modul zur Verfügung gestellt. Sie wird mit Tastern oder Sensoren gegen Masse
(0V-Klemmen) geschaltet. Die Spannung darf nur für diese Anwendung eingesetzt werden! Für Sensoren mit einer Betriebsspannung von 24 V
ist der seperate Sensoranschluss (Klemme 0 u. 24) zu verwenden!
• Die Anschlussleitungen zur Spannungsversorgung (230V~/50 Hz) der Motoren (Klemmen L0-L3) sind mit einem 10 A Sicherungsautomaten abzusichern.
Es ist auf eine gleichmäßige Verteilung der Lasten zu achten!

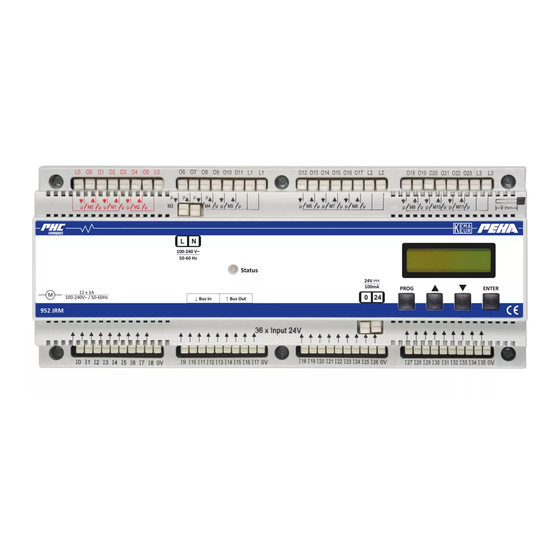

AnschlussmöglIchkeIten
0 1
L0 O0 O1 O3 O4 O5 L0 O6 O7 O8 O9 O10 O11 L1 L1
O2
µ µ µ µ
µ M0 µ µ M1 µ µ M2 µ M3 M4 µ M5 µ
compact
L N
11
100-240 V ~
50-60 Hz
Status
12 x 1A
M
100-240V ~ / 50-60Hz
 Bus In  Bus Out
952 JRM
I0 I1 I2 I3 I4 I5 I6 I7 I8 0V I9 I10 I11 I12 I13 I14 I15 I16 I17 0V
10
10
Anschluss
An den Klemmblock 0 können 3 Motoren (M0-M2) angeschlossen werden. Es besteht die Möglichkeit Motor
Klemmblock 0 M0, M1, M2 gemeinsam anzuschließen, oder M0 und M1 getrennt von M2 (z.B. für FI-Schutzschalter).
0
(Motor M0-M2) Zur Spannungsversorgung der Motoren (230V~/50Hz) muss ein Außenleiter (z.B. L1) an die L0-Klemmen
angeschlossen werden. Achtung! Die L0-Klemmen benötigen das gleiche Potenzial!
An den Klemmblöcken 1-3 können insgesamt 9 Motoren (M3-M11) angeschlossen werden (3 Motoren je
Klemmblock 1-3
1-3 Klemmblock). Zur Spannungsversorgung der Motoren (230V~/50Hz) ist an jeden Klemmblock jeweils einer
(Motor M3-M11)
der Außenleiter (L1-L3) anzuschließen.
4 Wind-/Regensensor 24V-Eingang für Windsensor und/oder Regensensor.
5
Sonnensensor S1 24V-Eingang für Sonnensensor S1.
6 Dämmerungssensor 24V-Eingang für Dämmerungssensor.
7 Automatik 24V-Eingang zum Anschluss eines Schalters zur Aktivierung/Deaktivierung der Automatik.
24V-Eingänge zum Anschluss von 3 Doppeltastern für die AUF/AB-Funktion der Gruppe 0 bis 2.
8 Tastbetrieb Gruppe Achtung! Bei der Einstellung „Sensoren" ist die Gruppe 2 deaktiviert! Der Eingang I30 und I31 der Gruppe 2
steht dann zum Anschluss eines Sonnensensors S2/S3 zur Verfügung.
9 Tastbetrieb Zentral 24V-Eingänge zum Anschluss eines Doppeltasters für die zentrale AUF/AB-Funktion.
10 Tastbetrieb Lokal 24V-Eingänge zum Anschluss von 12 Doppeltastern für die lokale AUF/AB-Funktion.
11
Netzanschluss Anschluss der Betriebsspannung (100-240V~/50-60Hz).
12 Busanschluss Busanschluss zur Datenverbindung zwischen Modulen (s. Anleitung COMPACT BUS).
13 Sensoranschluss Spannungsversorgung für Sensoren (24V DC /100 mA).
PEHA_M_Installation_952JRM (Rev01-130308)
2 3
O12 O13 O14 O15 O16 O17 L2 L2 O18 O19 O20 O21 O22 O23 L3
µ M6 µ µ M7 µ µ M8 µ µ M9 µ µ M10 µ µ M11 µ
Compact
14:14 17.10.2012
12 13
24V

100mA 
PROG
0 24
36 x Input 24V
I18 I19 I20 I21 I22 I23 I24 I25 I26 0V I27 I28 I29 I30 I31 I32 I33 I34 I35
9 8
7 6 5 4
Beschreibung
AnschlussBIld
klemmblock 0
N
N'
FI
M0
L1'
F
L0 O0 O1
L3
µ M0 µ µ
compact
9 mm
12 x 1A
M
100-240V ~ / 50-60Hz
ENTER
952 JRM
I0 I1 I2 I3
0V
klemme
O0-O5
O6-O23
I35
I34
I33
I32
I26-I31
I24-I25
I0-I23
L, N
Bus In/Out
0, 24
klemmblock 1
L1 L1
M1 M2 M3 M4 M5
F F
O3 O5 L0 O6 O7 O8 O9 O10 O11 L1 L1 O12
O2 O4
µ µ µ µ
M1 µ µ M2 µ M3 M4 µ M5 µ µ
L N
100-240 V ~
50-60 Hz
Status
 Bus In  Bus Out
36 x Input 24V
I4 I5 I6 I7 I8 0V I9 I10 I11 I12 I13 I14 I15 I16 I17 0V I18
klemmblock 2 klemmblock 3
Schalter
Taster bzw.
Sensoren
L2 L3
M6 M7 M8 M9
M10 M11
F F
O13 O14 O15 O16 O17 L2 O23 L3
L2 O18 O19 O20 O21 O22 L3
M6 µ µ M7 µ µ M8 µ µ M9 µ µ M10 µ µ M11 µ
Compact
14:14 17.10.2012
24V

100mA 
PROG ENTER
0 24
I19 I20 I21 I22 I23 I24 I25 I26 0V I27 I28 I29 I30 I31 I32 I33 I34 I35 0V
9 mm
D - 1
