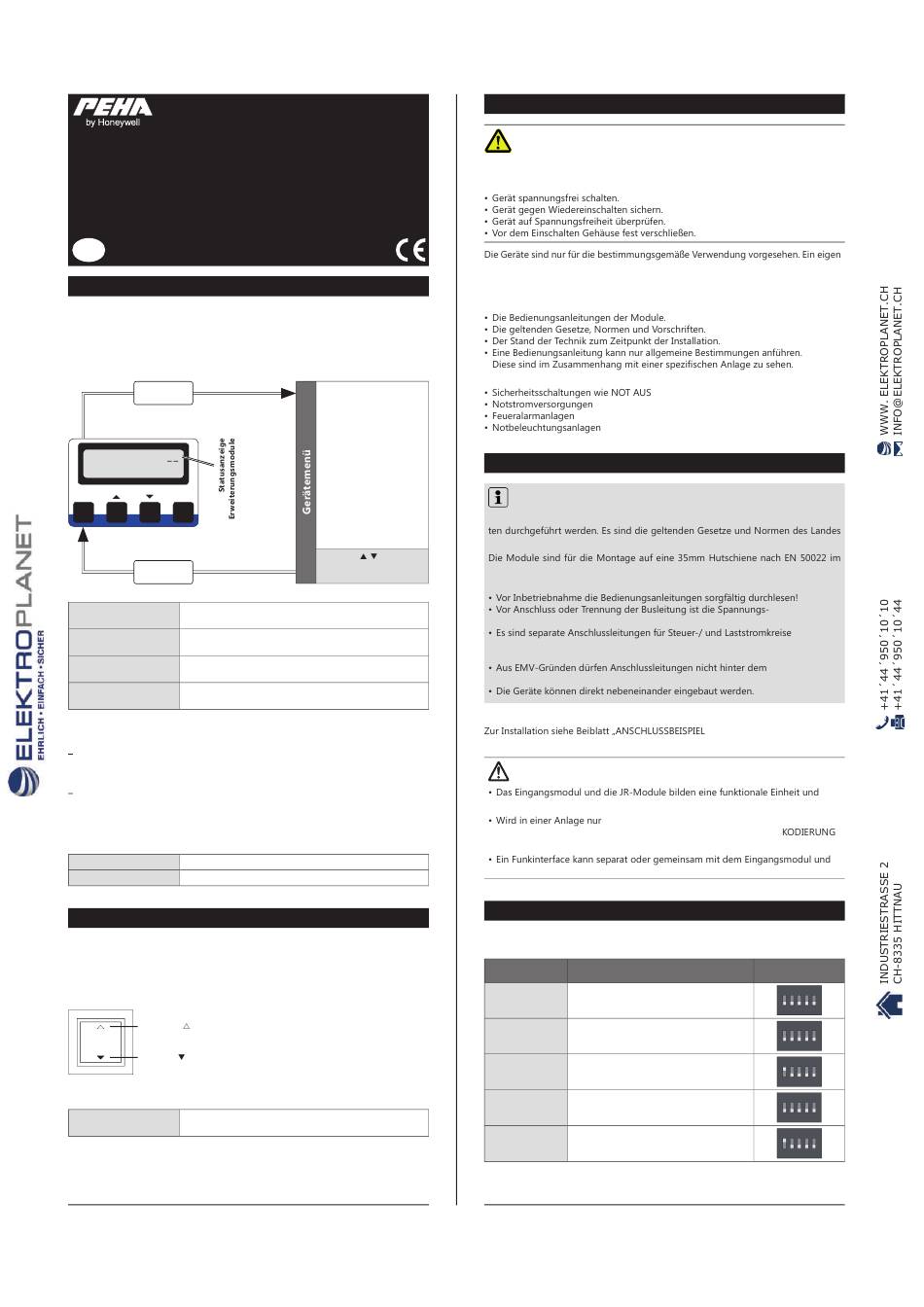

PEHA 952 JRM Installations & Bedienungsanleitung

Elektro GmbH & Co. KG
952 JRM
Erweiterungsmodule
Installations- & Bedienungsanleitung
D
ERWEITERUNGSMODULE PHC-EMD UND PHC-JRM
Durch den Anschluss der Erweiterungsmodule an das 952 Jalousie-/Rollladenmodul
(JRM) sind zusätzlich 8 motorgetriebene Rollladen, Jalousien und Markisen ansteuer-
bar. Damit können insgesamt 20 Motoren (M0-M19) angesteuert werden.
Die zusätzlichen Motoren (s. unten) stehen dann im Gerätemenü des 952 JRM zur
Verfügung. Die Bedienug des Gerätemenüs ändert sich nicht.
Aktivieren
Prog drücken
1l2l
Compact Rollladenmodul
14:14 Mo 13:57 17.10.12
PROG ENTER
Beenden
Prog drücken
952 JRM Compact Ansteuerung von maximal 12 Rollladen,
Master-Modul Jalousien und Markisen (Motor M0-M11).
PHC-EMD Ansteuerung der zusätzlichen Ausgänge
Eingangsmodul (Motor M12-M19) mit Tastern.
PHC-JRM (1) Erweiterung mit 4 Rollladen, Jalousien
JR-Modul und Markisen (Motor M12-M15).
PHC-JRM (2) Erweiterung mit weiteren 4 Rollladen, Jalousien
JR-Modul und Markisen (Motor M16-M19).
Statusanzeige Erweiterungsmodule:
1l : Das Eingangsmodul PHC-EMD und Ausgangsmodul PHC-JRM (1) wurde
initialisiert. Abhängig von der Installation können maximal 4 weitere
Motoren (M12-M15) verwendet werden.
2l : Das Eingangsmodul PHC-EMD und Ausgangsmodul PHC-JRM (2) wurde
initialisiert. Abhängig von der Installation können maximal 4 weitere
Motoren (M16-M19) verwendet werden.
Einsetzbare PHC-Module:
PHC-EMD 940/24 EM, 940/24 EM RÜ, 940/24 EM RÜ DIAG
PHC-JRM 940 JRM, 940 JRM DIAG
ERWEITERUNGSMODUL 940 FU C ODER 941 FU C
Eine Anbindung an das PEHA Easyclick System ist möglich. Es kann wahlweise ein
PHC Funkinterface 940 FU-C oder 941 FU-C angeschlossen werden. Dadurch ist eine
Ansteuerung aller Ausgänge (Motor M0-M19) mit Funksendern möglich.
Beispiel für einen Easyclick Funksender
Taste AUF
Taste AB
Wandsender
940 FU C / 941 FU C Ansteuerung der Ausgänge per Funksender
Funkinterface (Motor M0-M19).
PEHA_M_952JRM_Extension (Rev01-140211)
SICHERHEIT
mächtiger Umbau oder eine Veränderung ist verboten! Sie dürfen nicht in Verbindung
mit anderen Geräten verwendet werden, durch deren Betrieb Gefahren für Menschen,
Tiere oder Sachwerte entstehen können.
Folgende Punkte sind zu berücksichtigen:
Folgende Anlagen dürfen nicht geschaltet werden:
01 Schaltuhren
02 Uhrzeit/Datum
03 Sprache
04 Laufzeiten
05 Motor-Typ
06 Gruppen
07 Automatik
INSTALLATION
08 Sensorik
09 Windsensor
10 Gruppe 2 konfig.
11 Versatzzeit
12 Broadcast
Die Installation und Inbetriebnahme darf nur von autorisierten Elektrofachkräf-
13 Werkseinstellung
14 Version
einzuhalten, in dem das Gerät betrieben wird.
Auswahl:
Aktivieren: Enter
Verteilungs-Ein/Aufbaugehäuse mit geschraubter Abdeckung konzipiert. Die Ge-
Beenden: Prog
räte können direkt nebeneinander eingebaut werden.
KODIERUNG
Die Kodierung der Erweiterungsmodule muss auf folgende Adressen eingestellt wer-
den, damit sie mit dem 952 JRM Compact verwendet werden können:
VORSICHT! Gefahr eines Stromschlages!
Im Inneren des Gehäuses befinden sich spannungsführende Teile. Eine
Berührung kann eine Körperverletzung zur Folge haben! Alle Arbeiten
am Versorgungsnetz und Gerät dürfen nur von autorisierten Elektro-
fachkräften durchgeführt werden.
INSTALLATIONSHINWEISE
versorgung auszuschalten.
zu verwenden! Die Verlegung darf nicht in einer gemeinsamen An-
schlussleitung erfolgen.
952 JRM Compact verlaufen!
ACHTUNG !!
können daher immer nur gemeinsam in einer Anlage verwendet werden !
ein JR-Modul eingesetzt, so ist es als PHC-JRM (1) zu
verwenden und der Kodierschalter auf Adresse 0 einzustellen (s.
Wird die Adresse 1 eingestellt, so hat das Modul PHC-JRM (1) keine Funktion !
den JR-Modulen verwendet werden.
Modul Kodierung
PHC-EMD Adresse 0
PHC-JRM (1) Adresse 0
PHC-JRM (2) Adresse 1
940 FU C Adresse 0
941 FU C Adresse 1
-
".
).
Kodierschalter
ON DIP
1 2 3 4 5
ON DIP
1 2 3 4 5
ON DIP
1 2 3 4 5
DIP
ON
1 2 3 4 5
DIP
ON
1 2 3 4 5
D - 1
