Bedienungsanleitung
Operating Instructions
Bedieningshandleiding
825 628 01 09.2007

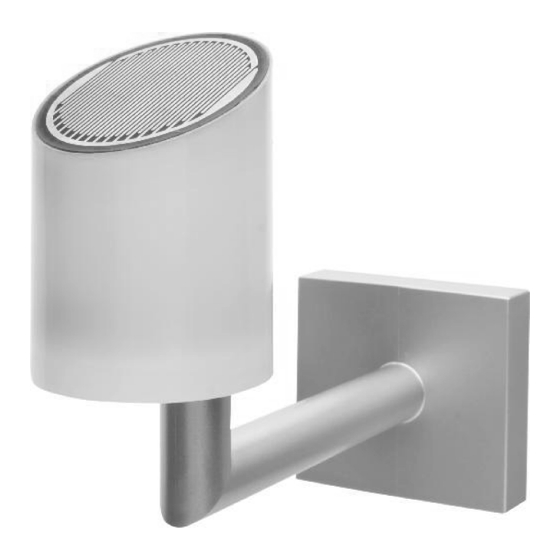

Wetterstation
Weather station
Weerstation
Best.-Nr. 7549 00 01
F
D
GB
NL
N
E
1

Werbung

loading

Verwandte Anleitungen für Berker 7549 00 01

Inhaltszusammenfassung für Berker 7549 00 01

  • Seite 1 Bedienungsanleitung Operating Instructions Bedieningshandleiding Wetterstation Weather station Weerstation Best.-Nr. 7549 00 01 825 628 01 09.2007...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachtung der Anleitung können Schä- den am Gerät, Brand oder andere Gefahren entstehen. Nicht in der Nähe von Schornsteinen oder anderen Abgas- oder Lüftungseinrichtungen betreiben. Nicht in der Nähe von Funksendeanlagen betreiben. Montageort so wählen, dass das Gerät zu War- tungszwecken erreichbar ist.
  • Seite 3 Safety instructions Veiligheidsinstructies Electrical equipment must be installed and fitted Inbouw en montage van elektrische apparaten by qualified electricians only. mogen uitsluitend geschieden door een landelijk erkend installatiebedrijf. Failure to observe the instructions may cause damage to the device and result in fire or other Bij veronachtzaming van de installatie-instructies hazards.
  • Seite 4 Geräteübersicht (1) Sensorkopf (2) Winkelarm (3) Klemmenkasten (4) Temperatur- und Windsensoren (5) Licht- und Dämmerungssensoren (6) Regensensor Funktion Systeminformation Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Fachkenntnisse durch KNX-Schulungen werden zum Verständnis voraus- gesetzt. Die Funktion des Gerätes ist softwareabhängig. In- formationen zu Softwareversionen und jeweiligem Funktionsumfang sowie die Software selbst sind der Produktdatenbank des Herstellers zu entnehmen.
  • Seite 5 Device layout (Fig. 1) Toesteloverzicht (1) Sensor head (1) Sensorkop (2) Mounting bracket (2) Hoekarm (3) Terminal box (3) Klemmenkast (4) Temperature and wind sensors (4) Temperatuur- en windsensoren (5) Brightness and twilight sensors (5) Licht- en schemeringssensoren (6) Rain sensor (6) Regensensor Function Functie...
  • Seite 6 Bestimmungsgemäßer Gebrauch – Messung und Auswertung von Wetterdaten: Wind- geschwindigkeit, Niederschlag, Dämmerung, Tem- peratur und Helligkeit. – Senkrechte Montage im Außenbereich von Gebäu- den, vorzugsweise Dach- und Fassadenbereich. Produkteigenschaften – Integrierte KNX-Busankopplung – Kompaktes Gehäuse – Wartungsarm – Meßwerterfassung und Grenzwertüberwachung...

  • Seite 7: Correct Gebruik

    Designated use Correct gebruik – Measurement and evaluation of weather data: – Meting en evaluatie van weerdata: Windsnelheid, wind speed, precipitation, twilight, temperature and neerslag, schemering, temperatuur en lichthelderheid. brightness. – Verticale montage aan de buitenzijde van gebou- – Vertical mounting on the outside of buildings, pref- wen, bij voorkeur op het dak of op de gevel.

  • Seite 8: Informationen Für Elektrofachkräfte

    Informationen für Elektrofachkräfte GEFAHR! Elektrischer Schlag bei Berühren span- nungsführender Teile. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät Anschlussleitungen freischalten und aktive Teile in der Umge- bung abdecken. Montage und elektrischer Anschluss Gerät montieren Der Montageort muss geeignet sein. Das Gerät darf auf keiner Seite von Hindernissen oder Abschattun- gen beeinflusst werden.
  • Seite 9 Information for qualified electricians Informatie voor elektromonteurs DANGER! GEVAAR! Electric shock in case of accidental con- Elektrische schok bij aanraking van span- tact with live parts. Electric shocks can ningvoerende delen. Een elektrische schok be fatal. kan dodelijke gevolgen hebben. Before working on the device, cut out the Aansluitleidingen voorafgaand aan werk- mains supply and cover up live parts in the...
  • Seite 10 Leitungen für Spannungsversorgung und Bus-  verbindung durch eine der beiden Leitungsdurch- führungen (11) in den Klemmenkasten (3) führen. Klemmenkasten-Unterteil an Hauswand etc. be-  festigen. Versorgungsspannung an Anschlussklemme (9)  anschließen. KNX-Busleitung an Anschlussklemme (10) an-  schließen. Für die Versorgungsspannung kann das gelb-weiße Aderpaar der KNX-Busleitung verwendet werden.
  • Seite 11 Lead the wires for power supply and bus connec- De kabels voor de voeding en de busaansluiting   tion through one of the two cable penetrations (11) via één van beide kabeldoorvoeren (11) naar de into the terminal box (3). klemmenkast (3) leiden.
  • Seite 12 Gerät ausrichten Sensorkopf mit Hilfe eines Kompasses ausrichten,  dass die abgeschrägte Seite nach Süden zeigt. Ohne korrekte Ausrichtung ist die Zuordnung der Helligkeitssensoren zur Himmelsrichtung nicht gewährleistet. Die Anordnung der Helligkeits- sensoren zeigt – von oben gesehen – Bild 3. Unter Umständen kann es sinnvoll sein, das Gerät entsprechend der detaillierten Verhältnisse vor Ort auszurichten, z.
  • Seite 13 Aligning the device Toestel uitrichten Align the sensor head with the help of a compass Sensorkop met behulp van een kompas zodanig   in such a way that the bevel points southwards. uitrichten dat de afgeschuinde zijde naar het zui- den wijst.
  • Seite 14 Inbetriebnahme Gerät in Betrieb nehmen Busspannung einschalten.  Versorgungsspannung einschalten.  Beiliegenden Programmiermagnet an den integrier-  ten Reedkontakt (13) halten. Die Programmier-LED (14) zeigt den Programmier- zustand rot an. Physikalische Adresse vergeben und Anwendungs-  software in das Gerät laden. Physikalische Adresse auf Aufklebern im Klemmen- ...

  • Seite 15: Inbedrijfstelling

    Start-up Inbedrijfstelling Putting the device into operation Toestel in bedrijf stellen Switch on the bus voltage. Busspanning inschakelen.   Switch on the supply voltage. Voedingsspanning inschakelen.   Place the programming magnet supplied over the De bijgeleverde programmeermagneet tegen het ...
  • Seite 16 Anhang Technische Daten KNX-Medium Inbetriebnahmemodus S-Mode Versorgung KNX 21...32 V DC Leistungsaufnahme KNX typ. 450 mW Anschluss KNX Anschlussklemme Versorgung extern Nennspannung AC/DC 24 V SELV Leistungsaufnahme max. 7,5 W Anschluss Anschlussklemme gelb/weiß Umgebungsbedingungen Umgebungstemperatur -20 °C … +55 °C (eis- und verschmutzungsfrei) Lagertemperatur -40 °C …...
  • Seite 17 Appendix Appendix Technical data Technische gegevens KNX medium KNX-medium Start-up mode S-Mode Inbedrijfstelling-modus S-mode KNX supply 21...32 V DC Voeding KNX 21...32 V DC KNX power consumption typically 450 mW Vermogensopname KNX typ. 450 mW KNX connection Connecting terminal Aansluiting KNX Aansluitklem External supply Voeding extern...
  • Seite 18 Sensorsignale Temperatur Messbereich ca. -20 ... +55 °C Genauigkeit ± 1 K (Windgeschw. > 0,5 m/s) Windgeschwindigkeit Messbereich ca. 0 ... 40 m/s Genauigkeit ± 2 m/s Niederschlag Messbereich Niederschlag ja/nein Empfindlichkeit feiner Nieselregen Ausschaltverzögerung einstellbar Helligkeit Himmelsrichtung Ost, Süd, West Messbereich ca.
  • Seite 19 Sensor signals Sensorsignalen Temperature Temperatuur Measuring range approx. -20 ... +55 °C Meetbereik ca. -20 ... +55 °C Accuracy ± 1 K (wind speed > 0.5 m/s Nauwkeurigheid ± 1 K (windsnelh. > 0,5 m/s) Wind speed Windsnelheid Measuring range approx.

  • Seite 20: Gewährleistung

    Wir leisten Gewähr im Rahmen der gesetzlichen Be- stimmungen. Im Gewährleistungsfall bitte an die Verkaufsstelle wen- den oder das Gerät portofrei mit Fehlerbeschreibung an unser Service-Center senden. Berker GmbH & Co. KG Abt. Service-Center Klagebach 38 D-58579 Schalksmühle Telefon: 0 23 55 / 90 5-0...

  • Seite 21: Garantie

    Accessories Toebehoren Power supply 24 V AC 7591 00 01 Voeding 24 V AC 7591 00 01 Guarantee Garantie We reserve the right to make technical and formal Wij behouden ons het recht voor om technische en changes to the product in the interest of technical formele wijzigingen aan het product aan te brengen, progress.
