Anschluss des IT 3820 an die MA 41 DP-K bzw. MA 41 IS
benötigte Teile:
1x 501 06 242
IT 3820 SR 0C0BE
1x 501 03 990
Basis-Station ST 2020
1x 501 04 586
Kabel TTL-RS232/PIN9
1x 501 03 989
Netzteil ST 2020
1x 500 35 421
KB 021 Z
1x 500 33 638
MA 41 DP-K für Profibus (für Interbus:
Anschlussbelegung KB 021 Z:
Aderfarbe:
Signal
braun
(RXD)
weiss
(TXD)
blau
(GND)
rot
(VCC)
schwarz
(GND)
blank (Schirm)
(PE)
Vorgehensweise:
1. Schließen Sie das Kabel KB 021 Z gemäß obiger Anschlussbelegung an die MA 41... an.
2. Verbinden Sie das Interfacekabel mit dem Kabel KB 021 Z.
Schließen Sie das Interfacekabel und das Netzteil an der Basis-
Station an (siehe „Anschluss des IT 3820 an die serielle PC-
Schnittstelle").

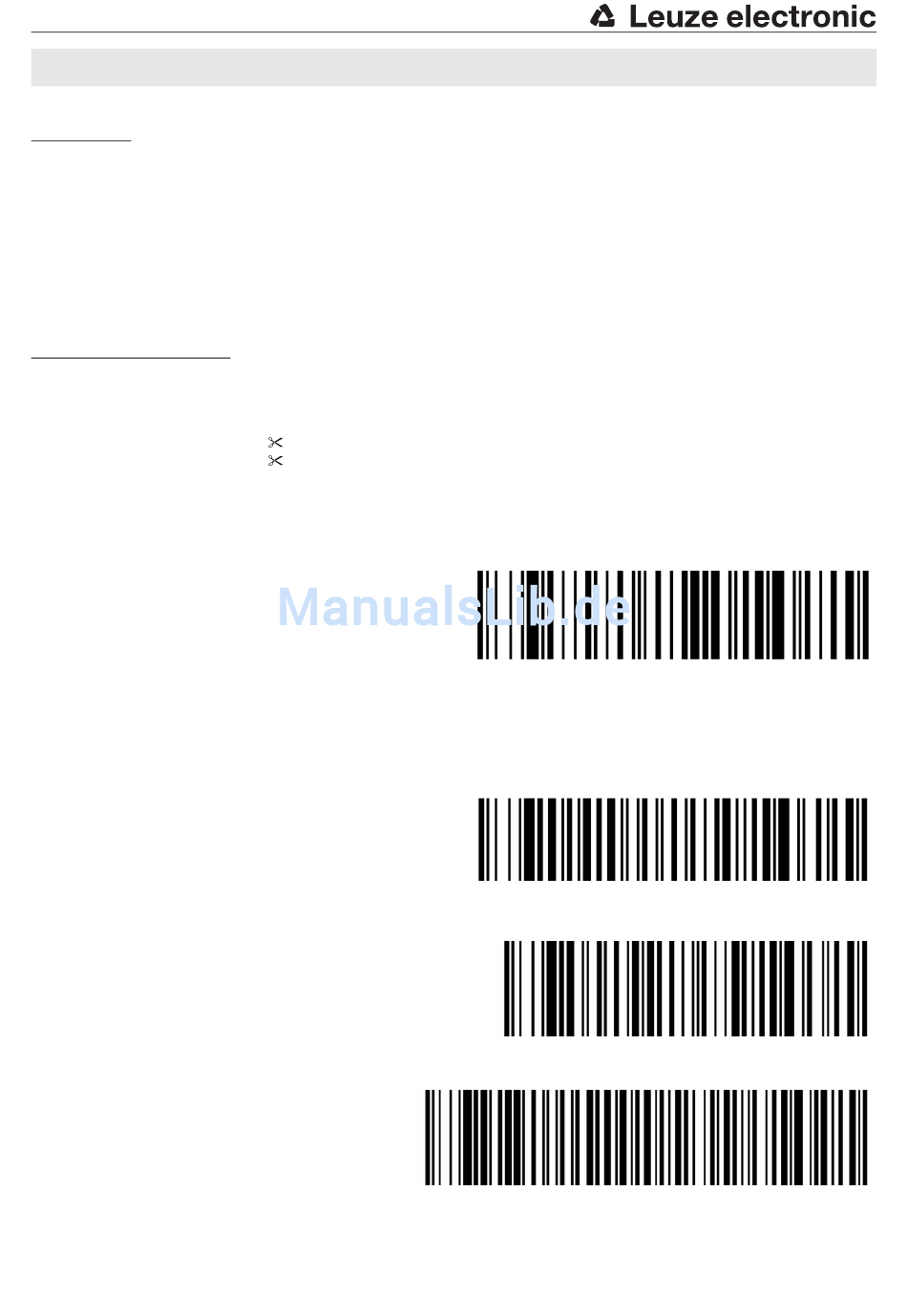

3. Scannen Sie den nebenstehenden Barcode ein.
Der IT 3820 wird auf Werkseinstellungen zurückgesetzt.
4. Stellen Sie den IT 3820 zurück in Basis-Station damit die Einstellungen übernommen werden können. Durch akustische Bestä-
tigungssignale wird dieser Vorgang beendet.
5. Scannen Sie nacheinander die 3 untenstehenden Barcodes ein. Die Lesung wird jeweils durch einen Beep bestätigt.
Der IT 3820 wird auf folgende Übertragungsparameter eingestellt: RS 232-Übertragung mit 9.600 Baud, 8 Datenbits, 1 Stoppbit,
No Parity, Postfixes <CR><LF>.
9600 Bd
Terminal ID
Postfix CR/LF
IT 3820/3820i - 05
500 28 994 MA 41 IS
oder
500 30 085 MA 41 IS PDP)
Klemme in der MA 41:
2
1
4
21
IT 3820/3820i
0809
