ADVERTENCIAS DE SEGURIDAD

El sistema no está puesto a tierra. Si se conecta al sistema algún
equipo alimentado desde la red, el equipo externo debe ser puesto a
tierra de acuerdo con las instrucciones del fabricante. Si no se hace,
la unidad puede quedar bajo tensión y representar un peligro mortal.
NO UTILICE el sistema GatorCam4 en ambientes potencialmente
explosivos. Este equipo NO ha sido aprobado para su uso en
emplazamientos peligrosos.
Los enrolladores de cable son pesados. Use las ruedas (modelos
Bobina Midi y Bobina especializada) para ayudar en el transporte.
Cuando levante el enrollador, tenga en cuenta las precauciones para
levantar objetos pesados.
Los sistemas de aguas sucias pueden ser una fuente de peligros
biológicos. Lleve una protección adecuada al manipular el controlador
del GatorCam4, el enrollador de la varilla impulsora y la cámara.
La cámara se calentará durante el uso. Esto es normal. Tenga
cuidado siempre que maneje la cámara.
La principal fuente de alimentación y los cables de carga no
son resistentes al agua y sólo se deben usar en ambientes
secos / interiores. El controlador contiene una batería interna
para la operación IP53 clasificada como impermeable.
Utilice siempre el freno de la varilla para impedir daños o lesiones.
Para instrucciones más detalladas lea el manual de instrucciones,
disponible en el CD y en nuestra Web.

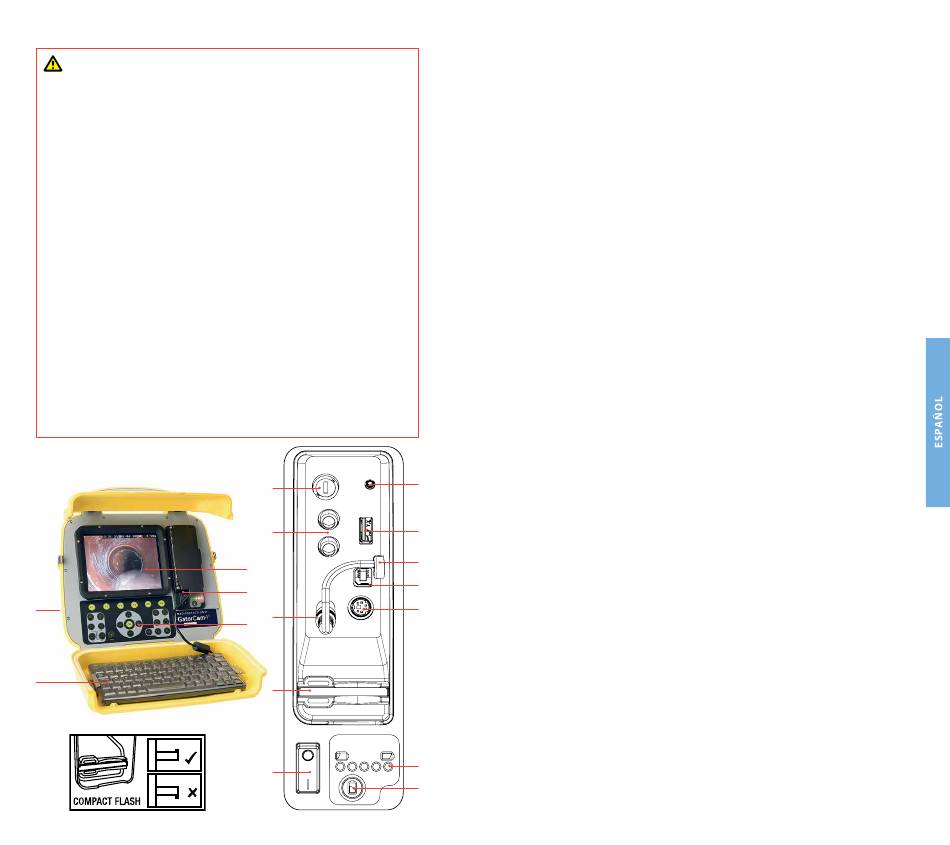

Controlador GatorCam4+, con batería
interna ilustrada
5
3
6
7
4
1
8
2
9
1
26
Controlador GatorCam4
1 Interruptor encendido/apagado.
2 Teclado y teclas de función: Permiten al operador seleccionar
funciones y editar entradas de texto.
3 Teclado: Proporciona posibilidades mejoradas de entrada de textos y
atajos para acceder a las funciones del sistema.
4 Pantalla: La pantalla LCD muestra imágenes y varias informaciones,
tales como longitud de varilla desplegada, títulos generados por el
operador, fecha y hora.
5 Toma para el cable de enlace (en la parte trasera de la unidad):
Conector para el cable de enlace.
6 Portafusibles: Cartucho fusible 5 mm x 20 mm T3. 15 A 250 V.
7 Clavijas de vídeo RCA: Permite visualizar en el controlador
GatorCam4 desde una unidad externa de vídeo compuesto o grabarla
en el Compact Flash. Un vídeo del GatorCam4 también se puede
visualizar o grabar en un aparato externo.
8 Toma de corriente: Entrada de CC desde una alimentación del
vehículo, caja de baterías o adaptador de red.
9 Ranura del Compact Flash: Compact Flash para grabación de
vídeo y reproducción posterior en el controlador o en un PC. Utilizada
también para actualizaciones del software y almacenamiento de
archivos log de diagnóstico.
10 Toma del teclado: Conector del teclado.
11 Toma de audio: Conexión para auriculares usando un conector
11
estándar de 2,5 mm.
12 Toma del PC: La conexión USB tipo B permite la transferencia de
archivos.
13
13 Toma USB: Conexión USB tipo A para memorias flash USB. Los
lápices de memoria pueden utilizarse para la grabación en vídeo y
14
para la posterior reproducción en el controlador o en un PC. Utilizada
12
también para actualizaciones del software y almacenamiento de
archivos log de diagnóstico.
10
14 Conector de alimentación de la batería interna y enchufe de carga
(sólo GatorCam4+).
15 Indicador del estado de la batería (sólo GatorCam4+). Si se
mantiene pulsado el botón 16 de comprobación del estado de la
batería, se mostrará la carga restante. Desde solo luces rojas (carga
baja) a todas las luces (carga completa).
16 Botón de comprobación del estado de la batería (solo
GatorCam4+).
15
16
