Frame Projektor – [FP]
Bei Verwendung des Konturenschiebers O in der
Halterung N, kann die Kontur des Lichtaustrittes mit
den vier Shuttern X eingestellt werden. Dazu die
Rändelschrauben T3 lösen, die gewünschte Kontur
durch Verschieben der Shutter X einstellen und die
Rändelschrauben T3 festdrehen.
X
T3
5) Zur Einstellung der Abbildungsgröße, die Rändel -
schrauben T1 der Zoom-Optik Q lösen und ver -
schieben, bis die gewünschte Größe erreicht ist.
6) Zur Fokussierung die Rändelschrauben T2 der Fokus-
Optik R lösen und verschieben, bis die Abbildung
scharf abgegrenzt ist. Alle Rändelschrauben T
wieder festdrehen.
N
4)
Frame projector – [FP]

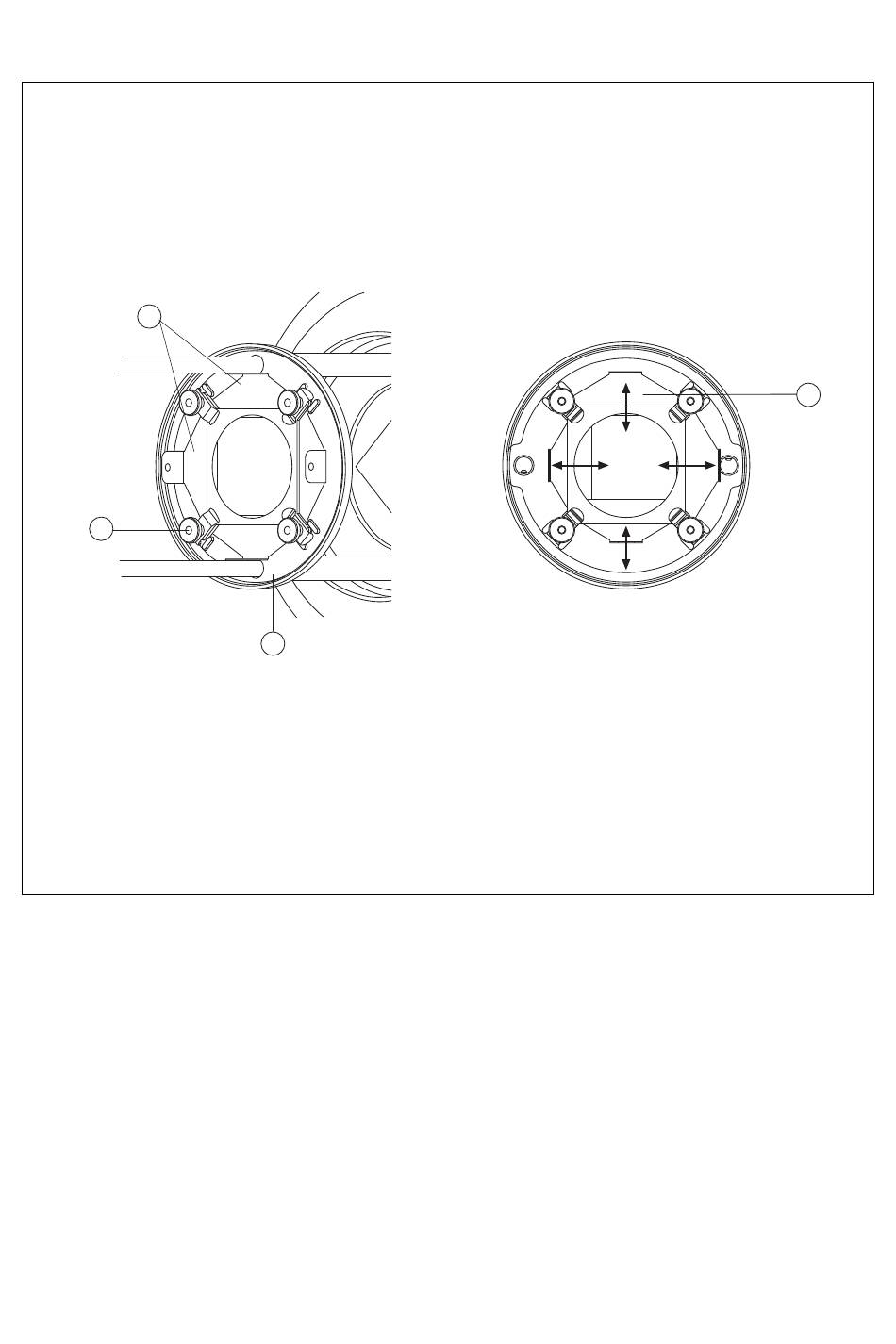

The contour of the emitted light may be set with the
four shutters X by using the contour slide O in the
retainer N. To do so, unscrew the four knurled fas-
teners T3, set the desired contour by moving the
shutters X and tighten the knurled fasteners T3.
Konturenschieber O – FP
Contour slide O – FP
5) To set the image size, loosen the knurled fasteners
T1 on the zoom lens Q and move until the desired
size has been achieved.
6) To focus, loosen the focus lens R with the knurled
fasteners T2 and move until the image is sharply
delineated. Tighten all knurled fasteners T again.
5
X
