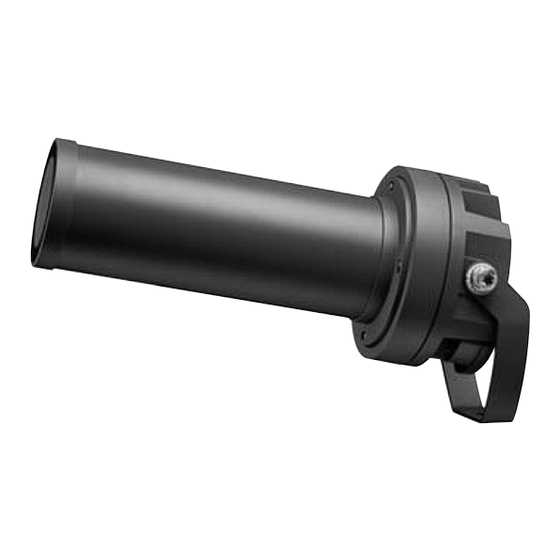

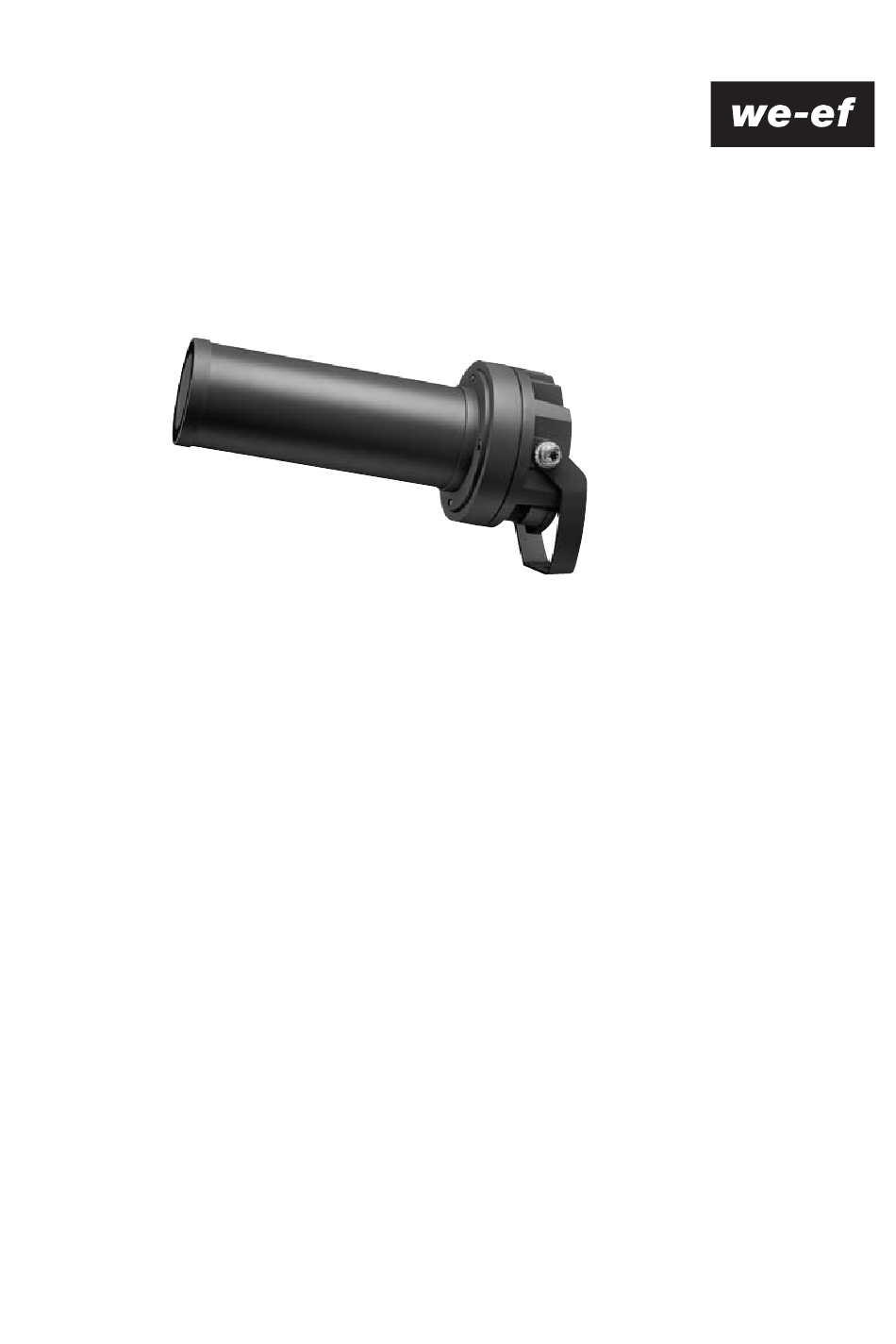

- Seite 1 WE-EF LEUCHTEN Montage- und Wartungshinweise für FLC230 LED Projektor Installation and Maintenance Instructions for FLC230 LED Profile Projector...
-
Seite 2: Benötigtes Werkzeug
Scheinwerfer Projectors ø 260 ø 168 ø 14 ø 18 Leuchtmittel / Light source ø 5,5 – 12 mm FLC230 Profile Projector ....12 LED 36W FLC230-CC Profile Projector . -
Seite 3: Montage
Die Montageanleitung des Scheinwerfers beachten! Follow installation instruction for profile projector. (WE-EF Art.-Nr. 006-1348) (WE-EF Part ID 006-1348) Bei Fragen wenden Sie sich bitte an unsere technische In case of questions please contact our technical hotline: Hotline unter +49 5194 909209 (Montag - Freitag von +49 5194 909209 (from Monday - Friday from 08.00 until... - Seite 4 1) Schrauben J leicht lösen (nicht herausdrehen). 1) Slightly loosen the fasteners J; do not remove them. Den Projektor K nach links drehen und vorsichtig Turn the profile K to the left and carefully remove it nach vorn abnehmen. by pulling it towards the front. 2) Transportsicherung L aus dem Inneren des Projektor 2) Remove the transport lock L from inside the profile K.
- Seite 5 3) Die Halterung N mit gewünschtem Einsatz bleibt immer in der ab Werk vorgegebenen Position. Verändern Sie diese nicht! optional nur bei GP Version for GP version only Zoom Focus Position nicht ändern! Do not change position! 3.1) Gobo Projektor – [GP] 3.1) Gobo projector –...
- Seite 6 Frame Projektor – [FP] Frame projector – [FP] Bei Verwendung des Konturenschiebers O in der The contour of the emitted light may be set with the Halterung N, kann die Kontur des Lichtaustrittes mit four shutters X by using the contour slide O in the den vier Shuttern X eingestellt werden.
- Seite 7 7) Nur bei Gobo Projektor – [GP] 7) Only for Gobo projector – [GP] Direkt hinter der Zoom-Optik Q ist ein Shutter S A shutter S (D = 42 mm) is located directly behind (D = 42 mm) angebracht. Dieser verbessert die the zoom lens Q.
- Seite 8 Überspannungsschutz Surge Protection Dieses Produkt verfügt über integrierte Überspannungsschutz - This product features built-in surge protection circuitry in complian- schaltungen gemäß den geltenden Normen. Für den umfassenden ce with applicable standards. For comprehensive protection of a Schutz einer Leuchtenanlage vor Blitzein schlägen u.Überspannun- luminaire installation against lightning and electrical surges, it is gen ist es wichtig, die Netz- und Dateneinspeisungsleitungen auf essential to cover mains supply and data input lines at the distribu-...
- Seite 9 FLC230 LED_PP_011218 / 006-1386 caused by improper use or installation. Technische Änderungen vorbehalten. If any luminaire and/or accessory is subsequently modified, the Technical specifications are subject to change. persons responsible for the modification shall be considered as manufacturer. © WE-EF 2018...
