3) Die Halterung N mit gewünschtem Einsatz bleibt
immer in der ab Werk vorgegebenen Position.
Verändern Sie diese nicht!
T1
Q
nur bei GP Version
for GP version only
-
+
Zoom

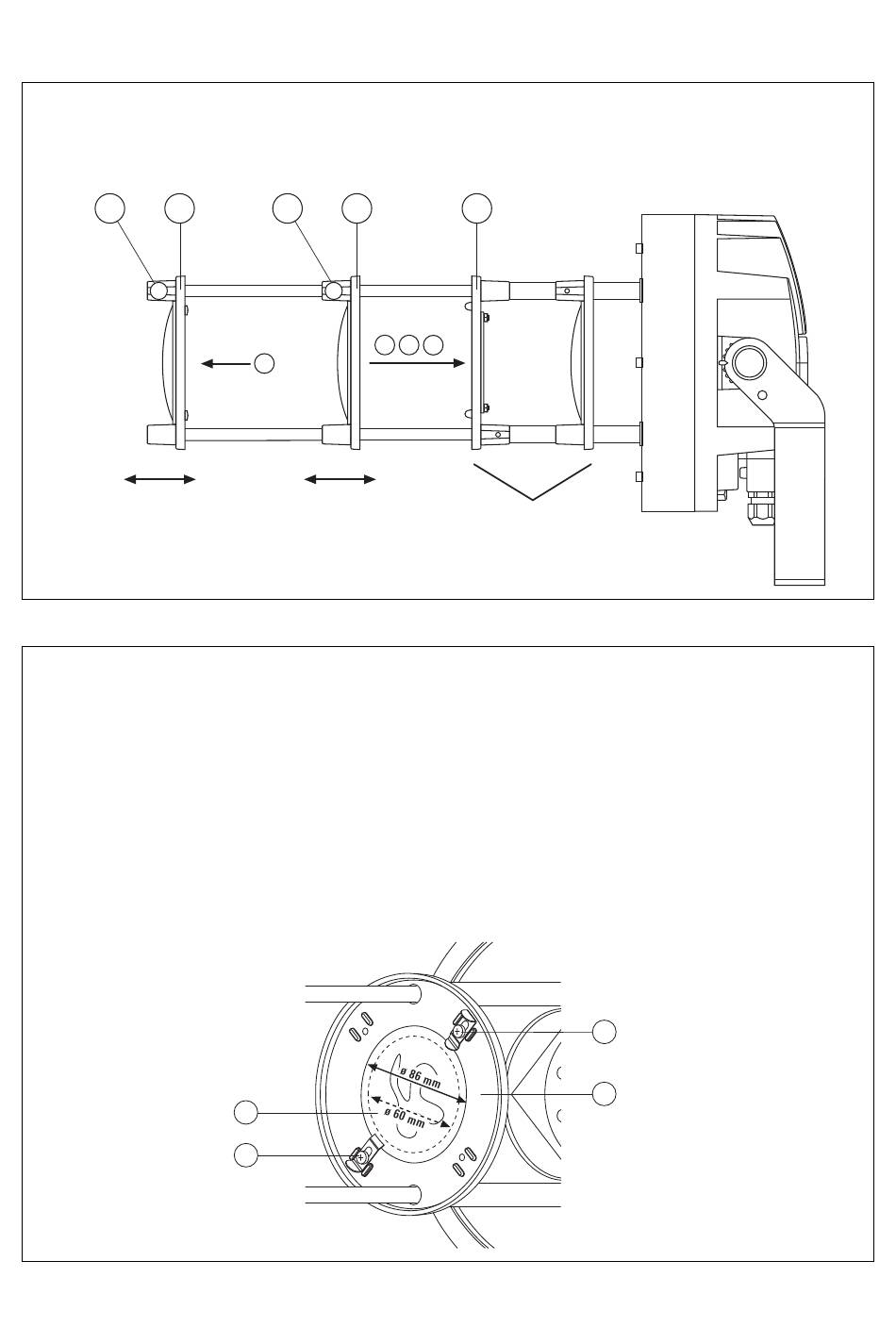

3.1) Gobo Projektor – [GP]
Gobo M (Motiv bis max. ø 60 mm) in die Halterung N
einsetzen. Dazu die Haltefedern P nach außen schie-
ben, den Gobo M einsetzen, aus richten und zur Be -
festigung die Haltefedern P wieder zurück schieben.
3.2) Zoom Projektor – [ZP]
Nur wenn Sie eine zusätz liche Loch-Blende U
bestellt haben, wird diese Blende wie ein Gobo M
in die Halterung N eingesetzt, aus gerichtet und
befestigt.
T2
R
optional
M O
S
Focus
M
P
N
U
Position nicht ändern!
Do not change position!
3.1) Gobo projector – [GP]
Insert the gobo M (motif up to a maximum diameter
of 60 mm) into the retainer N. To do so, slide the
retention springs P outwards, insert the gobo M,
align and slide the retention springs P back into
place to secure it.
3.2) Zoom projector – [ZP]
Only if you have ordered an additional perforated
glare shield U, is this shield inserted, aligned and
secured like a gobo M in the retainer N.
4
P
N
