prologue IW007 Bedienungsanleitung
Verwandte Anleitungen für prologue IW007
Inhaltszusammenfassung für prologue IW007
-
Seite 59: Produktbeschreibung

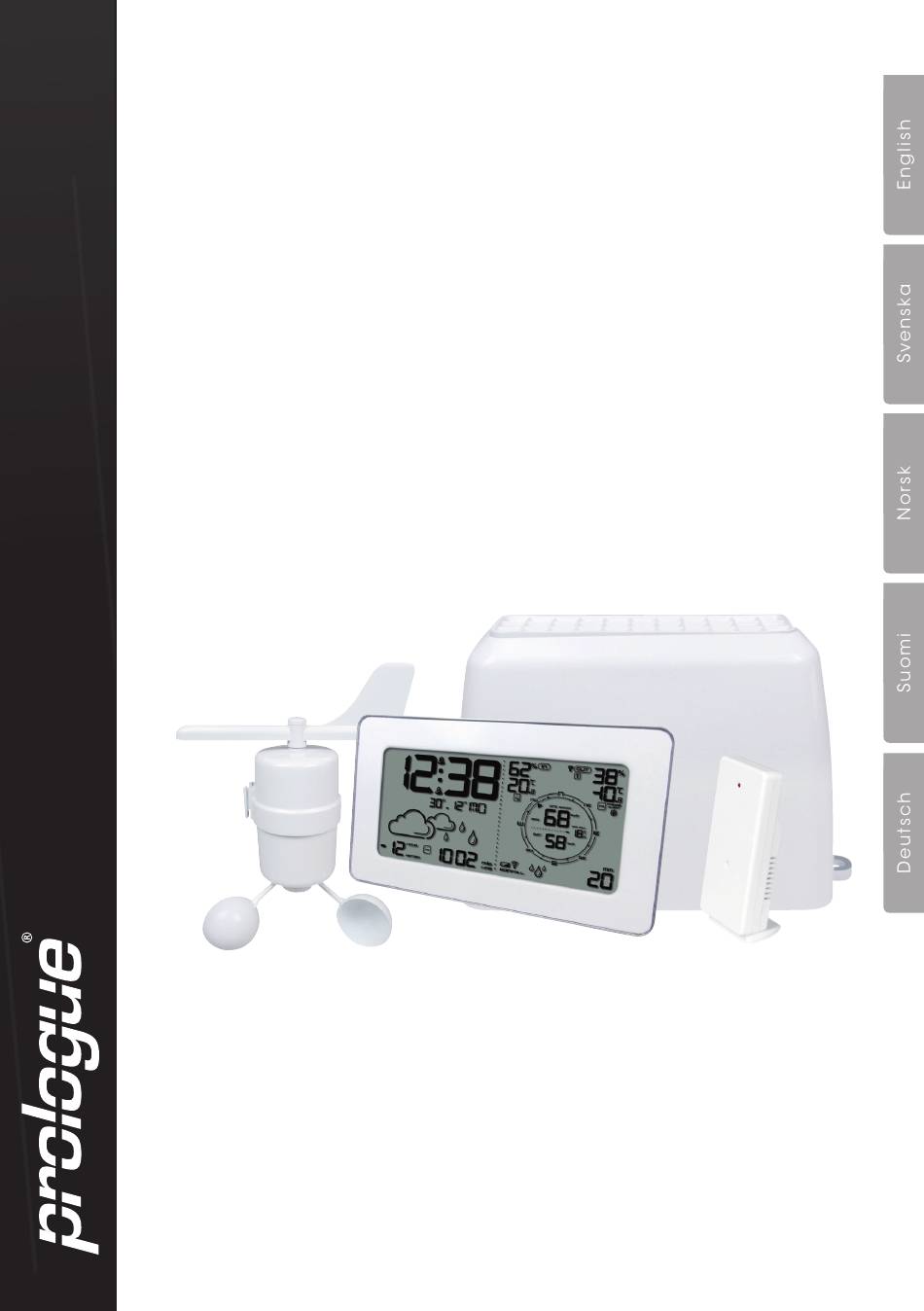

Funk-Wetterstation Art.Nr. 36-5087 Modell IW007 Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite). Bitte beachten: • Andere Funkausrüstung, die auf demselben Frequenzband sendet, kann die Reichweite beeinträchtigen. -
Seite 60: Tasten Und Funktionen
Tasten und Funktionen Basiseinheit Falls vorhanden, die Schutzfolie vom Display der Basiseinheit abziehen. Rückseite der Basiseinheit 1. [ SNOOZE ] 6. Halterung für Wandmontage 2. [ SCALE ] Einheit wählen 7. Halterung für Tischstütze 3. [ MAX/MIN ] Zeigt Min./Max.- 8. [ RESET ] Basiseinheit zurücksetzen Aufzeichnung für Temperatur- und 9. -
Seite 61: Uhrzeit- Und Weckzeit-Anzeige
LCD-Display 14. Uhrzeit- und Alarmanzeige 17. Luftfeuchtigkeit und 15. Prognose und Luftdruck Temperatur Außenbereich 16. Luftfeuchtigkeit und 18. Wind Temperatur Innenbereich 19. Regen Uhrzeit- und Weckzeit-Anzeige 20. 12/24-Stundenanzeige 21. Symbol, das anzeigt, dass die Snooze-Funktion aktiviert ist 22. Symbol, das anzeigt, ob Weckzeit 1 und/oder 2 aktiviert ist 23. -
Seite 62: Prognose Und Luftdruck
Prognose und Luftdruck 24. Wetteraufzeichnung 25. Symbol für Luftdruck 26. Anzeige für sonnig, halbklar und bewölkt 27. Anzeige für Regen oder Schnee 28. Barometer Luftfeuchtigkeit und Temperatur im Innenbereich, Wind und Regen 29. Temperatur und Luftfeuchtigkeit 38. Alternative Anzeige-Modi für Werte im Innenbereich von Sensor 1 und 2 30. - Seite 63 Inbetriebnahme Hinweis: Die Basiseinheit und die Sensoren an den gewünschten Aufstellorten platzieren und vor der Montage sicherstellen, dass die Messwerte sämtlicher Sensoren angezeigt werden. Batterien Basiseinheit 1. Die Batterieabdeckung an der Rückseite der Basiseinheit durch Schieben nach unten öffnen. 2. 3 AA/LR6-Batterien einlegen. Die Markierung in der Batteriehalterung gibt die korrekte Platzierung der Batterien an.
-
Seite 64: Funktionskontrolle Und Montage
Funktionskontrolle und Montage Hinweis: • Die Wetterstation hat keine Ein/Aus-Funktion. Sie startet automatisch, sobald die Batterien eingesetzt wurden. • Die Suche nach dem Signal aller Sensoren und die Anzeige der Daten erfolgt automatisch, sobald die Batterien eingesetzt wurden. Montage/Platzierung der Basiseinheit • Die Basiseinheit im Innenbereich in ausreichendem Abstand zu anderer elektronischer Ausrüstung wie z. - Seite 65 Montage des Sensors für Temperatur und Luftfeuchtigkeit im Außenbereich Hinweis: Die Wetterstation kann mit einem zusätzlichen Sensor komplettiert werden (36-5123, separat erhältlich). • Den Sensor mit der im Lieferumfang enthaltenen Halterung stehend (nicht liegend oder seitlich) auf einer waagrechten Fläche oder an der Wand montieren.
-
Seite 66: Bedienung
Bedienung Einstellen der Zeit 1. [ SET ] für 3 Sekunden halten, bis „12 hr“ blinkt. 2. [ UP ] oder [ DOWN ] betätigen, um zwischen 12- und 24-Stunden-Anzeige zu wechseln. Hinweis: Die Symbole „AM“ und „PM“ erscheinen nur, wenn die 12-Stunden-Anzeige gewählt wurde. -
Seite 67: Überprüfung Der Weckzeiten
Überprüfung der Weckzeiten 1. Im Uhrzeit-Modus einmal [ ALARM ] betätigen, um die eingestellte Weckzeit 1 anzeigen zu lassen. 2. Zweimal [ ALARM ] betätigen, um die eingestellte Weckzeit 2 anzeigen zu lassen. Wecker ein- und ausschalten 1. Im Uhrzeit-Modus einmal [ ALARM ] betätigen. „AL 1“ und Weckzeit 1 werden im Display gezeigt. -
Seite 68: Windgeschwindigkeit (Wind Speed)
3. 2 × AAA/LR03-Batterien einlegen. Die Markierung in der Batteriehalterung gibt die korrekte Platzierung der Batterien an. 4. Die Batterieabdeckung wieder einsetzen. 5. Die Werte von Sensor 2 werden innerhalb von wenigen Sekunden auf dem Display angezeigt. Anzeige von Temperatur und Luftfeuchtigkeit Wenn für Außentemperatur und Luftfeuchtigkeit zwei Sensoren angeschlossen sind, kann der Anzeige-Modus geändert werden. - Seite 69 Windrichtung Darauf achten, dass die Markierung des Sensors genau nach Norden zeigt, damit die korrekte Windrichtung angezeigt werden kann. Siehe Abschnitt Funktionskontrolle und Montage – Montage des Windsensors oben. Regen Wenn die gemessene Regenmenge 999,9 mm erreicht, wird auf dem Display „Err“ angezeigt. [ HISTORY ] 2 Sekunden halten, um den Regensensor zurück- zusetzen.
-
Seite 70: Steigender Oder Fallender Luftdruck
Steigender oder fallender Luftdruck Der Trend für steigenden, stabilen oder fallenden Luftdruck wird auf folgende Weise angezeigt: Steigend Stabil Fallend • Die Basiseinheit vergleicht den aktuellen Luftdruck mit einem Mittelwert für die Werte der vergangenen Stunde. • Das Symbol ändert sich, wenn der aktuelle Wert mehr als 2 mbar steigt oder fällt. •... -
Seite 71: Pflege Und Wartung
Pflege und Wartung • Die Wetterstation mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungs- mittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen. • Für eine optimale Funktion regelmäßig die Batterien in allen Einheiten austauschen. • Niemals benutzte mit unbenutzten Batterien kombinieren. Fehlersuche Die Basiseinheit •... -
Seite 72: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich. Technische Daten Basiseinheit 190 × 150 × 30 mm Abmessungen Gewicht 270 g Luftdruck: 800–1050 mbar/hPa, Genauigkeit ± 5 mbar/hPa Messbereiche Temperatur: 0–50 °C (32–122 ºF), Genauigkeit ± 1,5 °C (± 3,0 ºF) Luftfeuchtigkeit: 20–95 % RH, Genauigkeit ±... - Seite 76 Sverige Kundtjänst Tel: 0247/445 00 Fax: 0247/445 09 E-post: kundservice@clasohlson.se Internet www.clasohlson.se Post Clas Ohlson AB, 793 85 INSJÖN Norge Kundesenter Tlf.: 23 21 40 00 Faks: 23 21 40 80 E-post: kundesenter@clasohlson.no Internett www.clasohlson.no Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO Suomi Asiakaspalvelu Puh: 020 111 2222...
