Trix BR 144 Bedienungsanleitung

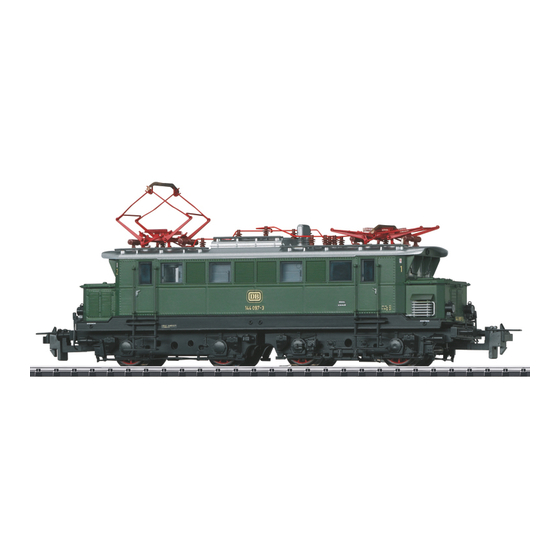

Modell der elektrolokomotive
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Trix BR 144
Inhaltszusammenfassung für Trix BR 144
- Seite 1 Modell der Elektrolokomotive BR 144 32441...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis: Seite Sommaire : Page Informationen zum Vorbild Informations concernant la locomotive réelle Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Multiprotokollbetrieb Mode multiprotocole Hinweise zum Digitalbetrieb Remarques relatives au fonctionnement en mode digital Schaltbare Funktionen Fonctions commutables Parameter/Register Paramètre/Registre Wartung und Instandhaltung... -
Seite 4: Informationen Zum Vorbild
Informationen zum Vorbild: Information about the Prototype: Nach einer Unterbrechung durch die große Wirtschafts- After an interruption due to the great economic crisis, the krise wurde ab 1930 die Elektrifizierung des Reichsbahn- electrification of the German State Railroad’s network was Netzes wieder vorangetrieben. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise • Der volle Funktionsumfang ist nur unter Trix Systems, DCC und unter mfx verfügbar. • Die Lok darf nur mit einem dafür bestimmten Betriebssys- • Eingebaute, fahrtrichtungsabhängige Stirnbeleuchtung. tem eingesetzt werden. Im Digitalbetrieb schaltbar. • Analog max. 15 Volt =, digital max. 22 Volt ~. • Befahrbarer Mindestradius 342,5 mm. • Die Lok darf nur aus einer Leistungsquelle versorgt werden. Multiprotokollbetrieb • Beachten Sie unbedingt die Sicherheitshinweise in der Analogbetrieb Bedienungsanleitung zu Ihrem Betriebssystem. Der Decoder kann auch auf analogen Anlagen oder Gleis- • Für den konventionellen Betrieb der Lok muss das An-... -
Seite 7: Hinweise Zum Digitalbetrieb
höchstwertige Digital-Protokoll, z.B. mfx/DCC, somit wird Programmierung das mfx-Digital-Protokoll vom Decoder übernommen. • Die Eigenschaften können über die grafische Oberfläche der Central Station bzw. teilweise auch mit der Mobile Hinweis: Beachten Sie, dass nicht alle Funktionen in allen Digital-Protokollen möglich sind. Unter mfx und DCC können Station programmiert werden. - Seite 8 Logische Funktionen Programmierung • Die Eigenschaften können über die Configurations Varia- Anfahr-/Bremsverzögerung blen (CV) mehrfach geändert werden. • Die Beschleunigungs- und Bremszeit kann getrennt • Die CV-Nummer und die CV-Werte werden direkt einge- voneinander eingestellt werden. geben. • Die logische Funktionsabschaltung ABV kann über das • Die CVs können mehrfach gelesen und programmiert Funktionsmapping auf jede beliebige Funktionstaste werden (Programmierung auf dem Programmiergleis). gelegt werden. • Die CVs können beliebig programmiert werden (Program- mierung auf dem Hauptgleis PoM). PoM ist nur bei den in der CV-Tabelle gekennzeichneten CV möglich.
-
Seite 9: Schaltbare Funktionen
f0 f8 f0 - f3 f4 - f7 Schaltbare Funktionen STOP mobile station Spitzensignal Funktion f0 Funktion f0 — Geräusch: Lokpfeife Funktion 1 Funktion f1 Funktion f1 Geräusch: Betriebsgeräusch — Funktion 2 Funktion f2 Funktion f2 Geräusch: Rangierpfiff — Funktion 3 Funktion f3 Funktion f3 ABV aus —... -
Seite 10: Parameter/Register
Bedeutung Wert DCC ab Werk Adresse 1 - 127 PoM Minimalgeschwindigkeit 0 - 255 PoM Anfahrverzögerung 0 - 255 PoM Bremsverzögerung 0 - 255 PoM Maximalgeschwindigkeit 0 - 255 Werkreset/Herstellerkennung PoM Funktionen F1 - F8 im Analogbetrieb 0 - 255 PoM Funktionen F9 - F15 und Licht im Analogbetrieb 0 - 255 Erweiterte Adresse (oberer Teil) - Seite 31 Trix...
- Seite 35 1 Stromabnehmer E301 896 Hinweis: Einige Teile werden nur ohne oder mit anderer 2 Isolator quer E109 721 Farbgebung angeboten. 3 Schraube E19 8052 28 Teile, die hier nicht aufgeführt sind, können nur im Rahmen 4 Schraube E786 790 einer Reparatur im Märklin-Reparatur-Service repariert 5 Treppen E241 353 werden.
- Seite 36 If you should want such certification to be done, please contact us – also due to the additional costs incurred for this. Gebr. Märklin & Cie. GmbH Stuttgarter Str. 55 - 57 73033 Göppingen 256406/1215/Ha2Ef Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de © Gebr. Märklin & Cie. GmbH...
