Beschreibung

Die Elektronikeinheiten 13F4 (Audio) und 13F7 (Video) können ausschließlich in Anlagen mit der Technologie Due Fili Plus eingesetzt werden.
Sie sind mit einer alphanumerischen Tastatur ausgestattet, in der Videoausführung außerdem mit einer Kamera mit weißem LED-Beleuchter.
Die Elektronikeinheiten 13F4 und 13F7 können als Ersatz in den Anlagen benutzt werden, in denen die Elektronikeinheiten Art. 12F4 und 12F7 installiert sind.
Für die Klingeltableaus 89F4, 89F7 handelt es sich um einen funktionalen, nicht mechanischen Ersatz. Die Elektronikeinheiten 13F4 und 13F7 unterstützen
auch herkömmliche Tasten. Es können bis zu zwei Module mit einreihig angeordneten Zusatztasten Art. 12TS oder ein Modul mit zweireihig angeordneten
Zusatztasten Art. 12TD angeschlossen werden.

Technische Merkmale

- CCD-Sensor 1/4" (13F7)
- Mindestbeleuchtung 1,0 Lux (13F7)
- Versorgung über die Klemmen B1, B2.
- Versorgung über die Klemmen Ext+, Ext- wenn die Elektronikeinheit über ein zusätzliches Netzgerät versorgt werden muss.
- Videosignalausgang 16 dBm
- Stromaufnahme in Standby 120 mA
- Stromaufnahme in Kommunikation 320 mA
- Stromaufnahme in Kommunikation und Betätigung des Türöffners 470 mA
- Mindestspannung 24 Vdc, an den Klemmen B1, B2 gemessen
- Manuell vertikal und horizontal verstellbares Objektiv (13FT)
- Betriebstemperatur: -10° C / +55° C.
Die Elektronikeinheiten 13F4 und 13F7 können sowohl im VERTIKALEN BUS als auch im HORIZONTALEN BUS installiert werden. Die Standardkonfiguration
ist VERTIKALE INSTALLATION mit Steuerung von bis zu 200 Benutzern. Die Konfiguration HORIZONTALE INSTALLATION beinhaltet Elektronikeinheiten,
die jeweils bis zu 1000 Benutzer zur Gänze steuern.
HINWEIS: Die Werte in eckigen Klammern beziehen sich auf die Konfiguration „HORIZONTALE INSTALLATION".

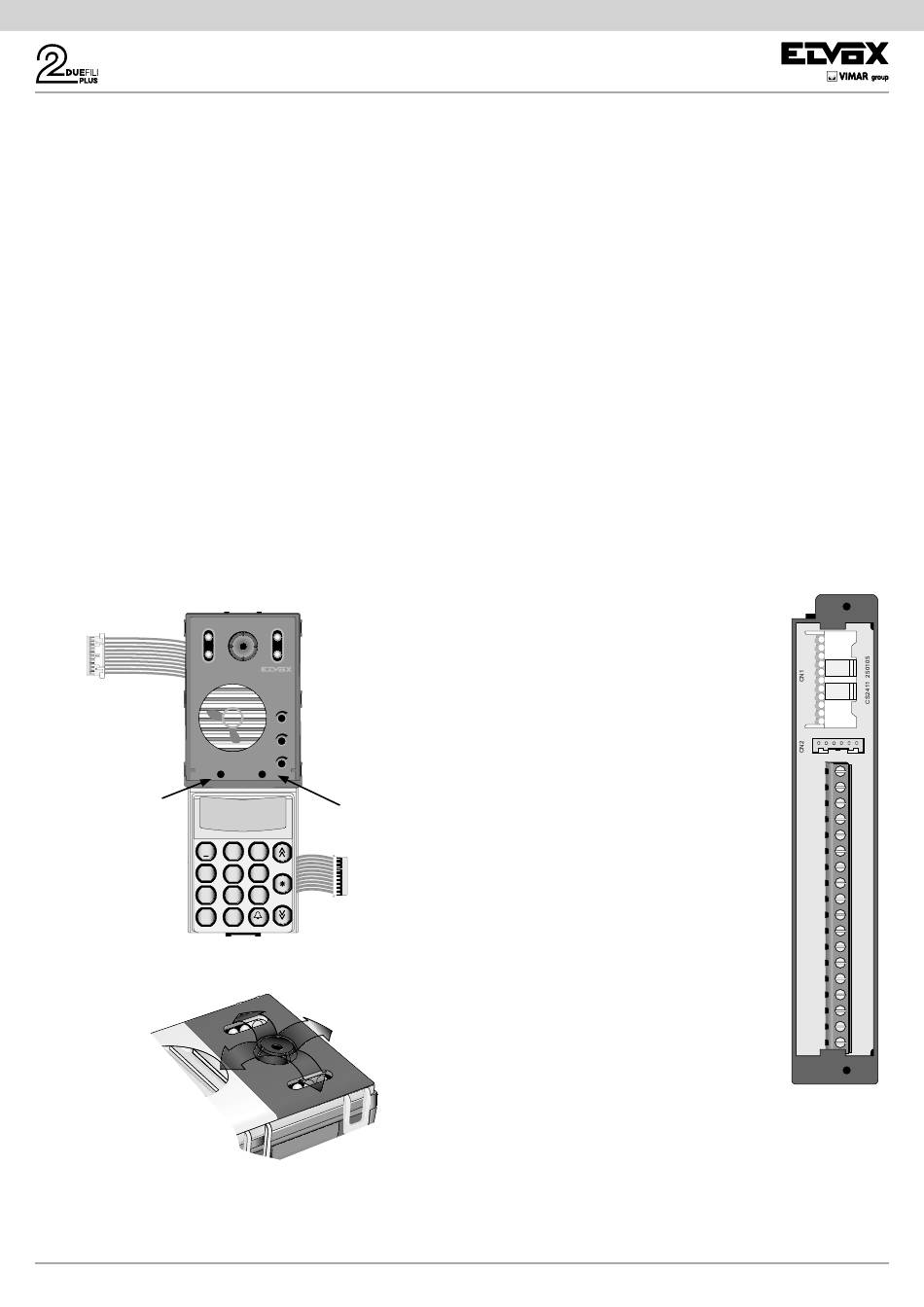

Elektronikeinheit

Abbildung 1
Verdrahtung
für den An-
schluss der

Klemmenleiste

RESET
1
4
GHI
7
PQRS
R
Abbildung 2
Manuelle
horizontale und vertikale Ein-
stellung
1
2
3
Taste PRG
2 3
ABC DEF
6
5
MNO
JKL
8 9
TUV WXYZ
0
Verkabelung für den
+
Anschluss von zusätzli-
chen Tastenmodulen
Klemmenleiste
CN1) Steckverbinder für Elektronikeinheit.
CN2) Steckverbinder für Programmiergerät Art.
950C oder Schnittstelle Art. 692I/U oder Art.
692I.
B2) Bus (Steigleitung).
B1) Bus (Steigleitung).
EXT+) Externe Versorgung (+ Art. 6923).
EXT-) Externe Versorgung (- Art. 6923)
VLED) LED-Versorgung für Zusatzmodule.
X) Videoeingang (Koaxialkern), für externe Ka-
mera (13F4).
M) Videoeingang (Koaxialgeflecht), für externe
Kamera (13F4).
PA) Eingang für Sensor Tür offen (mit Bezug auf
Klemme M).
CA) Türöffnerbefehl (mit Bezug auf Klemme M).
M) Masse.
S+) Ausgang Türöffner 12VDC (+) (siehe nachste-
henden Hinweis).
S-) Ausgang Türöffner 12VDC (-) (siehe nachste-
henden Hinweis).
+12V) Ausgang +12V (max. 120 mA) mit Strombe-
grenzer.
-L) Steuerung externe Kamera, Open Collec-
tor-Ausgang (13F4).
SR) Steuerung des Türöffners mittels Relais,
Open Collector-Ausgang.
F2) Steuerung der Funktion F2 mittels Relais,
Open Collector-Ausgang.
F1) Steuerung der Funktion F1 mittels Relais,
Open Collector-Ausgang.
M) Masse.
Hinweis: Ausgänge S+/S-. Die Elektronikeinheit liefert
eine Stromspitze I > 1A für 10 ms, darauf folgt ein Hal-
T
testrom I = 200 mA für die gesamte Zeit des Türöffner-
M
befehls (siehe Türöffner-Zeit).
B2 B2
B1 B1
EXT+ EXT+
EXT- EXT-
VLED VLED
X X
M M
PA PA
CA CA
M
M
S+ S+
S- S-
+12V +12V
-L -L
SR SR
F2 F2
F1 F1
M M
Abbildung 3
3
