1.4 Anschließen
Achtung
Die Verbindung zwischen dem Schutzleiteranschluss und einem Schutz-
leiter muss vor allen anderen Verbindungen hergestellt werden.
Das Gerät kann Gefahr bringend werden, wenn der Schutzleiter innerhalb
oder außerhalb des Gerätes unterbrochen oder der Schutzleiteranschluss
gelöst wird.
Bild 4

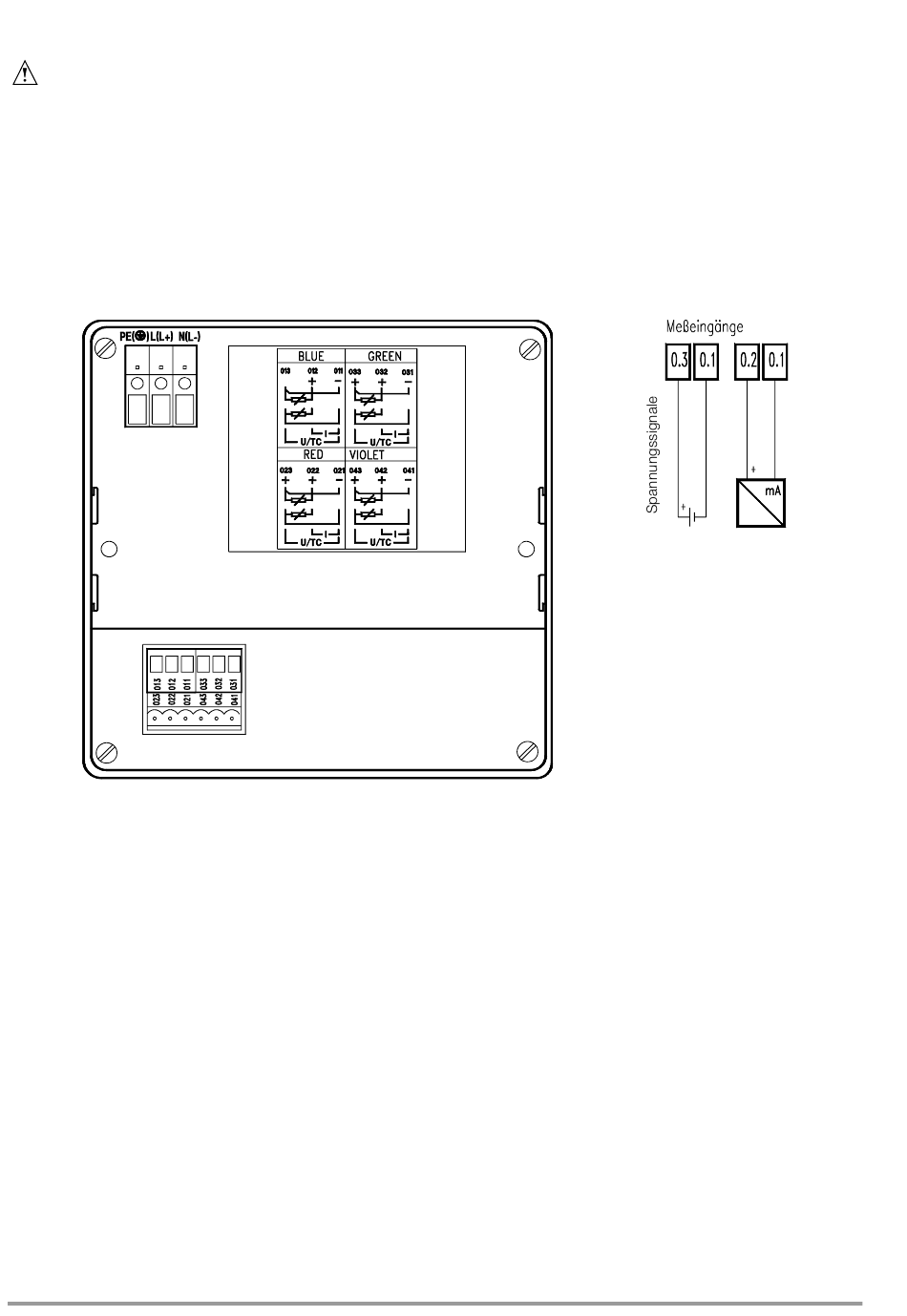

Rückwand und Anschlusspläne
1.4.1 Messsignale anschließen
• Signalleitungen max. Querschnitt 2 × 1 mm
Steckklemmen befestigen.
4
(siehe Bild 4)
2
in den Schraub-
Das Gerät darf nur im eingebauten Zustand betrieben werden.
Ein Netzanschlussschalter ausreichender Schaltleistung, der das Gerät
allpolig vom Netz trennt, ist in Reichweite des Einbauortes vorzusehen.
Er darf die Schutzwirkung des Schutzleiters nicht aufheben.
1.4.2 Energieversorgung anschließen
• Energieversorgungsleitungen max. Querschnitt 1 × 4 mm
oder 2 × 1,5 mm
2
in den Schraubklemmen befestigen. Der
Querschnitt des Schutzleiters muss mindestens dem Quer-
schnitt der Netzzuleitung entsprechen.
Stromsignale
2
