233864 RTF-E UP
Funktionstyp 100
Funk-Heizungsregler zur Unterputzmontage
Sicherheitshinweis
Dieses Gerät darf nur durch eine Elektrofachkraft geöffnet und gemäß dem
entsprechenden Schaltbild im Gehäusedeckel / auf dem Gehäuse / in der Bedie-
nungsanleitung installiert werden. Dabei sind die bestehenden Sicherheitsvorschriften
zu beachten. Achtung! Der Betrieb in der Nähe von Geräten, welche nicht den EMV-
Richtlinien entsprechen, kann zur Beeinflussung der Gerätefunktionen führen. Nach
der Installation ist der Betreiber, durch die ausführende Installationsfirma, in die
Funktion und Bedienung der Regelung einzuweisen. Die Bedienungsanleitung muss
für Bedien- und Wartungspersonal an frei zugänglicher Stelle aufbewahrt werden.
Inhaltsverzeichnis
11.
Kurzanleitung
12.
Anwendung
13.
Funktion allgemein / Installation / Wartung / Montage
14.
Inbetriebnahme
14.1
Anlernfunktion (Funkverbindung herstellen)
14.2
Anlernbare Sendertypen (Funktionstypen)
14.3
Anzeige des Installationsmodus
14.4
15.
Leuchtanzeigen am Funk-Heizungsregler
16.
Master-Slave-Regelung (Automatikbetrieb für mehrere Räume
durch einen zentralen Funk-Raumtemperaturfühler mit Uhr)
16.1.
Begriffserklärungen
16.2.
16.3.
17.
Alle Funk-Raumtemperaturfühler vom Funk-Heizungsregler
abmelden (gesamten Empfangskanal löschen)
17.1
18.
19.
Technische Daten
10.
11.
1. Kurzanleitung
1.) Funk-Raumtemperaturfühler (Sender) in Betrieb nehmen und Netzspannung
am Funk-Heizungsregler (Empfänger) anlegen/einschalten
2.) Lerntaste am Funk-Heizungsregler kurz drücken
3.) Funk-Raumtemperaturfühler in den Lernmodus schalten bis die Lampe
am Funk-Heizungsregler grün blinkt
4.) Funk-Raumtemperaturfühler an geeigneter Stelle montieren,
gewünschten Temperaturwert einstellen, die Regelung ist nun aktiv
2. Anwendung
Dieser Funk-Heizungsregler (Empfänger) wurde speziell als Unterputzgerät zur
Ansteuerung von fest installierten Elektroheizungen bis zu einer Leistung von 2500W
bei 230V~ Nennspannung oder von thermoelektrischen Ventilantrieben für Warm-
wasserheizungen entwickelt und wird zusammen mit einem oder mehreren Funk-
Raumtemperaturfühlern (Sender) verwendet. Achtung! Der Regler ist zum Einbau in
übliche Zimmerwände entwickelt und darf rückseitig nicht zusätzlich durch Fremd-
wärmequellen erwärmt werden. Bei Verwendung für elektrische Fußbodenheizungen
ist darauf zu achten, dass die Leistung der Heizung auch bei Dauerbetrieb den
Estrich nicht überhitzen kann. Gegebenenfalls benötigte Temperaturbegrenzungen
müssen zusätzlich installiert werden. Für andere, vom Hersteller nicht vorherzu-
sehende Einsatzgebiete, sind die dort gültigen Sicherheitsvorschriften zu beachten.
3. Funktion allgemein / Installation / Wartung /
Montage
Der 233864 RTF-E UP empfängt von den angelernten Funk-Raumtemperaturfühlern
(Sender) die Soll- und Istwerte und schaltet bei Unterschreitung des Sollwertes die
Heizung ein. An den Funk-Heizungsregler (Empfänger) können bis zu 2 Funk-Raum-
temperaturfühler unterschiedlichen Typs angelernt werden (vgl. Punkt. 4.2). Bei
Netzausfall oder Wiederinbetriebnahme bleiben die angelernten Funk-Raumtempera-
turfühler gespeichert, die Regelung ist nach Netzwiederkehr innerhalb von max.
5 Minuten wieder aktiv. Der Funk-Raumtemperaturfühler mit Uhr verfügt über eine
Ein/Aus-Taste, mit der die Regelung außer Betrieb genommen werden kann.
Praxistip ohne „Uhrensender": Sollwert auf 5° C stellen - Vorteil Frostschutz ge-
währleistet! Die vollständige Deaktivierung der Heizung ist nur über einen Ein/Aus
Schalter im Laststromkreis möglich. Hierzu auch Punkt 8. Notlauffunktion und -An-
zeige bei Funkunterbrechung beachten. Die Reichweite der Funkverbindung ist in
starkem Maße von den räumlichen Bedingungen und dem Batterieladestand der
Funk-Raumtemperaturfühler abhängig. So verringern armierte Wände und Decken
sowie Metallgehäuse die Funkreichweite. Das Gerät ist wartungsfrei.
Je nach Gerätetyp oder Verpackungsgröße, wird das Gerät entweder geschlossen oder
der schnelleren Montage wegen geöffnet ausgeliefert. Nach der Montage ist der
Funk-Heizungsregler gemäß dem Anschaltschema (Punkt 10.) anzuschließen. Zur
Zugentlastung den Montagehinweis unter Punkt 10 beachten.
Bei einer Anschlussleitung mit geringem Durchmesser ist diese an der Stelle der
Zugentlastung rutschsicher zu verstärken. Dies kann zum Beispiel mit einem
Schrumpfschlauch geschehen. Zum Montageort, speziell zur Montage hinter dem
Heizkörper, ist die Schaltleistung Punkt 9. zu beachten. Der Funk-Heizungsregler ist
bei eingeschränkter Schaltleistung von max. 1700 W (max. 7,5 A) bis zu einer frontsei-
tigen Umgebungstemperatur von max. 50°C zugelassen. Diese Temperatur entspricht
einem Heizkörper-Wandabstand von 3 cm, bei Raumtemperatur von 30° C und maxi-
maler Heizkörper-Oberflächentemperatur von 100°C. Somit darf bei Hinterheizkörper-
Montage der Wandabstand des Heizkörpers von 3 cm nicht unterschritten und die
maximale Oberflächentemperatur des Heizkörpers von 100° C nicht überschritten
werden. Bei Hinterheizkörpermontage ist darauf zu achten, dass die Wandinstallation
des Funk-Heizungsreglers im unteren Kantenbereich der Heizung erfolgen und eine
ausreichende Raumluftkonvektion hinter dem Heizkörper (ausreichender Abstand
zum Fußboden) gewährleistet sein muss. Weiter sind die Montagehinweise unter
Punkt 9. zu beachten.
4. Inbetriebnahme
Mit Einschalten der Versorgungsspannung ist der Funk-Heizungsregler (Empfänger)
sofort betriebsbereit und es können die zugehörigen Funk-Raumtemperaturfühler
(Sender) angelernt werden (Punkt 4.1). Nach Zuordnung der Funk-Raumtemperatur-
fühler an den Funk-Heizungsregler ist die Heizfunktion durch Prüfung über die reale
Funkstrecke nachzuweisen. Hierzu wird der Sollwert des Funk-Raumtemperatur-
fühlers auf den Maximalwert gestellt. Nach max. 3 Minuten muss sich die Heizung
aktivieren. Achtung! Auf Grund des Regelbereiches kann diese Prüfung nur bei
Raumtemperaturen unter 28 ... 29°C vorgenommen werden.
4.1 Anlernfunktion (Funkverbindung herstellen)
Mit der Anlernfunktion wird ein Funk-Raumtemperaturfühler (Sender) dem jeweiligen
Funk-Heizungsregler (Empfänger) zugeordnet.
Vor dem Anlernen:
Aus folgenden 3 Ausgangssituationen kann ein Funk-Raumtemperaturfühler an einen
Funk-Heizungsregler angelernt werden:
1.) An den Funk-Heizungsregler ist noch kein Funk-Raumtemperaturfühler angelernt
worden. In diesem Fall leuchtet die Lampe des Funk-Heizungsreglers dauernd rot.
2.) An den Funk-Heizungsregler sind bereits innerhalb der letzten Stunde ein oder
mehrere Funk-Raumtemperaturfühler angelernt worden. In diesem Fall leuchtet die
Lampe des Funk-Heizungsreglers grün und zeigt somit die korrekte Funkverbindung
zu diesen Fühlern an.
3.) An den Funk-Heizungsregler sind bereits vor länger als 1 Stunde ein oder mehrere
Funk-Raumtemperaturfühler angelernt worden. In diesem Fall ist die Lampe des
Funk-Heizungsreglers aus und zeigt somit die korrekte Funkverbindung zu diesen
Lampe blinkt rot
Fühlern an.
Anlernvorgang:
Hinweis: Um den Anlernmodus der Funk-Raumtemperaturfühler zu aktivieren, be-
achten Sie bitte deren Bedienungs- bzw. Installationsanleitung. Üblicherweise gibt es
eine Lerntaste am Fühler. Bei Funk-Raumtemperaturfühlern mit Display ist jedoch
auch eine Tastenkombination mit Displayanzeige möglich.
1.) Lerntaste am Funk-Heizungsregler kurz drücken
Heizungsreglers blinkt für maximal 30 Sekunden rot. Wird in dieser Zeit kein Funk-
Raumtemperaturfühler angelernt, hört die Lampe auf zu blinken und wechselt wieder
in ihren Ausgangszustand.
2.) Am Funk-Raumtemperaturfühler den Anlernvorgang auslösen
Funk-Heizungsreglers wechselt von rotes in grünes Blinken, die Funkverbindung ist
hergestellt.

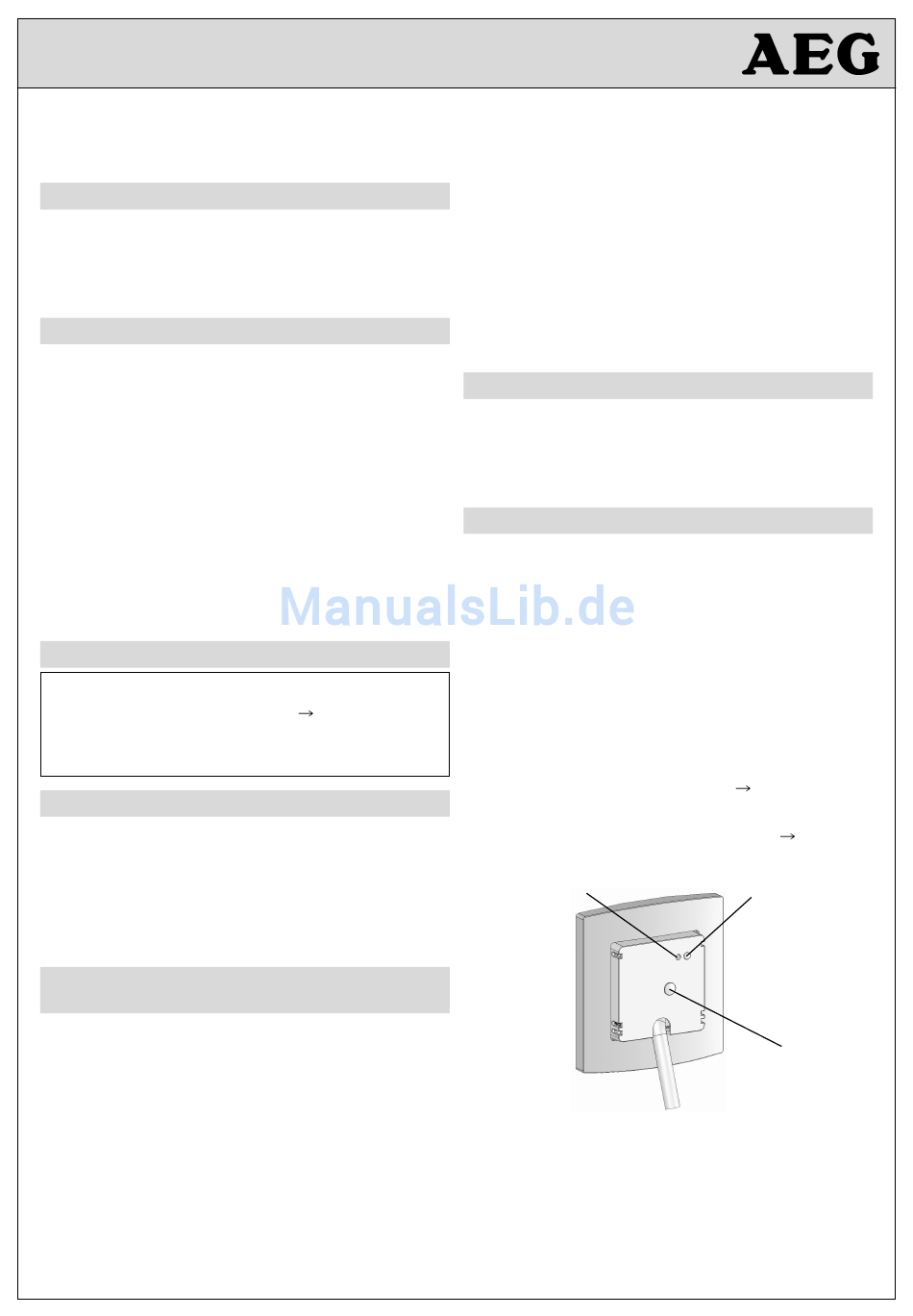

Lerntaste
Lampe
Schraubenabdeckung
Die Lampe des Funk-
Die Lampe des
