234446 RTF-SE
Funktionstyp 100
Funk-Heizungsregler mit Schuko-Zwischenstecker
Sicherheitshinweis / Entsorgung
Der Betrieb in der Nähe von Geräten, welche nicht den EMV-Richtlinien entspre-
chen, kann zur Beeinflussung der Gerätefunktionen führen. Nach der Installa-
tion ist der Betreiber, durch die ausführende Installationsfirma, in die Funktion
und Bedienung der Regelung einzuweisen.
Die Bedienungsanleitung muss für Bedien- und Wartungspersonal an frei zu-
gänglicher Stelle aufbewahrt werden.
Inhaltsverzeichnis
11.
Kurzanleitung
12.
Anwendung
13.
Funktion allgemein / Installation / Wartung
14.
Inbetriebnahme
14.1
Anlernfunktion (Funkverbindung herstellen)
14.2
Anlernbare Gerätetypen (Funktionstypen)
14.3
Anzeige des Installationsmodus
14.4
15.
Leuchtanzeigen am Funk-Heizungsregler
16.
Master-Slave-Regelung (Automatikbetrieb für mehrere Räume
durch einen zentralen Funk-Raumtemperaturfühler mit Uhr)
16.1
Begriffserklärungen
16.2
16.3
17.
Alle Funk-Raumtemperaturfühler vom Funk-Heizungsregler
abmelden (gesamten Empfangskanal löschen)
17.1
18.
19.
Technische Daten
10.
11.
1. Kurzanleitung
1.) Funk-Raumtemperaturfühler (Sender) in Betrieb nehmen und
Funk-Heizungsregler (Empfänger) in die Steckdose einstecken
2.) Lerntaste am Funk-Heizungsregler kurz drücken
3.) Funk-Raumtemperaturfühler in den Lernmodus schalten bis die Lampe
am Funk-Heizungsregler grün blinkt
4.) Funk-Raumtemperaturfühler an geeigneter Stelle montieren,
gewünschten Temperaturwert einstellen, die Regelung ist nun aktiv
2. Anwendung
Dieser Funk-Heizungsregler (Empfänger) wurde speziell für mobile Heizkörper
entwickelt und wird zusammen mit einem oder mehreren Funk-Raumtempera-
turfühlern (Sender) verwendet. Für andere, vom Hersteller nicht vorherzusehen-
de Einsatzgebiete, sind die dort gültigen Sicherheitsvorschriften zu beachten.
3. Funktion allgemein / Installation / Wartung
Der 234446 RTF-SE empfängt von den angelernten Funk-Raumtemperatur-
fühlern (Sender) die Soll- und Istwerte und schaltet bei Unterschreitung des
Sollwertes die Heizung ein. An den Funk-Heizungsregler (Empfänger) können
bis zu 2 Funk-Raumtemperaturfühler unterschiedlichen Typs angelernt werden
(vgl. Punkt. 4.2). Bei Netzausfall oder Wiederinbetriebnahme bleiben die ange-
lernten Funk-Raumtemperaturfühler gespeichert, die Regelung ist nach Netz-
wiederkehr innerhalb von max. 5 Minuten wieder aktiv. Der Funk-Raumtempera-
turfühler mit Uhr verfügt über eine Ein/Aus-Taste, mit der die Regelung außer
Betrieb genommen werden kann. Wird ein Funk-Heizungsregler ohne Funk-
Raumtemperaturfühler mit Uhr verwendet, ist eine vollständige Deaktivierung
der Heizungsregelung für diesen Raum, durch Herausziehen des Funk-Hei-
zungsreglers aus der Steckdose möglich. Die Reichweite der Funkverbindung
ist in starkem Maße von den räumlichen Bedingungen und dem Batterielade-
stand der Funk-Raumtemperaturfühler abhängig. So verringern armierte Wände
und Decken sowie Metallgehäuse die Funkreichweite. Das Gerät ist wartungs-
frei.
4. Inbetriebnahme
Nach Einstecken in die Steckdose ist der Funk-Heizungsregler (Empfänger) so-
fort betriebsbereit und es können die zugehörigen Funk-Raumtemperaturfühler
(Sender) angelernt werden (Punkt 4.1). Bei mobilen Heizkörpern ist bei Stand-
ortwechsel, auf die Anschlussleistung und die ausreichende elektrische Absi-
cherung der Steckdose, sowie den festen Sitz des Steckers in der Steckdose zu
achten. Nach Zuordnung der Funk-Raumtemperaturfühler an den Funk-
Heizungsregler ist die Heizfunktion durch Prüfung über die reale Funkstrecke
nachzuweisen. Hierzu wird der Sollwert des Funk-Raumtemperaturfühlers auf
den Maximalwert gestellt. Nach max. 3 Minuten muss sich die Heizung aktivie-
ren. Wird die Installation bei Umgebungstemperaturen nahe dem Maximalwert
von ca. 30°C durchgeführt, müssen der oder die Funk-Raumtemperaturfühler
vorsichtig mit Kältespray beaufschlagt werden. Hierbei ist auf einen gemäßigten
Gebrauch des Kältesprays zu achten und nur der Bereich des internen NTC-
Temperatursensors im Bereich der unteren Lüftungsschlitze zu besprühen.
Achtung! Kein Kältespray auf ein eventuell vorhandenes Display sprühen,
Display durch geeigneten Schutz abdecken.
4.1 Anlernfunktion (Funkverbindung herstellen)
Mit der Anlernfunktion wird ein Funk-Raumtemperaturfühler (Sender) dem
jeweiligen Funk-Heizungsregler (Empfänger) zugeordnet.
Vor dem Anlernen:
Aus folgenden 3 Ausgangssituationen kann ein Funk-Raumtemperaturfühler an
einen Funk-Heizungsregler angelernt werden:
1.) An den Funk-Heizungsregler ist noch kein Funk-Raumtemperaturfühler an-
gelernt worden. In diesem Fall leuchtet die Lampe des Funk-Heizungsregler
dauernd rot.
2.) An den Funk-Heizungsregler sind bereits innerhalb der letzten Stunde ein
oder mehrere Funk-Raumtemperaturfühler angelernt worden. In diesem Fall
leuchtet die Lampe des Funk-Heizungsreglers grün und zeigt somit die korrekte
Funkverbindung zu diesen Fühlern an.
3.) An den Funk-Heizungsregler sind bereits vor länger als 1 Stunde ein oder
mehrere Funk-Raumtemperaturfühler angelernt worden. In diesem Fall ist die
Lampe des Funk-Heizungsregler aus und zeigt somit die korrekte Funkverbin-
dung zu diesen Fühlern an.
Anlernvorgang:
Hinweis: Um den Anlernmodus der Funk-Raumtemperaturfühler zu aktivieren,
beachten Sie bitte deren Bedienungs- bzw. Installationsanleitung. Üblicherweise
Lampe blinkt rot
gibt es eine Lerntaste am Fühler. Bei Funk-Raumtemperaturfühlern mit Display
ist jedoch auch eine Tastenkombination mit Displayanzeige möglich.
1.) Lerntaste am Funk-Heizungsregler kurz drücken
Heizungsreglers blinkt für maximal 30 Sekunden rot. Wird in dieser Zeit kein
Funk-Raumtemperaturfühler angelernt, hört die Lampe auf zu blinken und
wechselt wieder in ihren Ausgangszustand.
2.) Am Funk-Raumtemperaturfühler den Anlernvorgang auslösen
des Funk-Heizungsreglers wechselt von rotes in grünes Blinken, die Funkverbin-
dung ist hergestellt.
Die Lampe des Funk-
Die Lampe

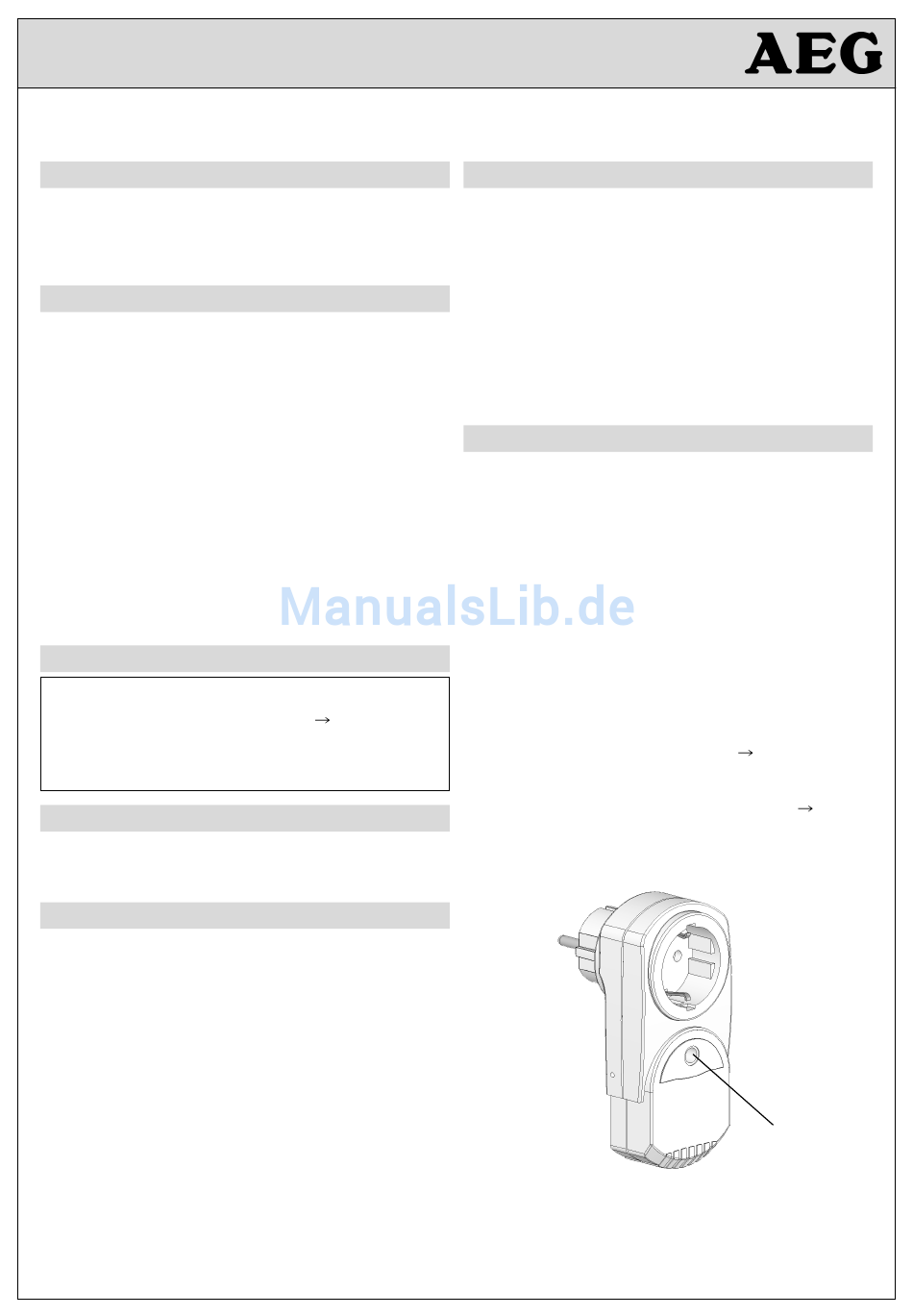

Lampe / Lerntaste
