Aufbau- und Bedienungsanleitung
Kaminofen Delos
Die Aufstell- und Bedienungsanleitung ist vor Beginn aller
Arbeiten aufmerksam zu lesen und zu beachten. Nichtbeachtung
kann zur Beeinträchtigung der Sicherheit und zum Erlöschen der
Gewährleistung führen!
Weiterhin sind sämtliche, die Aufstellung und Installation von
Kaminöfen betreffenden, Vorschriften und Normen unbedingt
zu beachten (z.B. Bauordnung des jeweiligen Bundeslandes,
Feuerungsverordnung, DIN 18160 Teil 1 und Teil 2 für
Schornsteine, EN 13384 für Schornsteinberechnungen, EN
13240 für Kaminöfen sowie örtliche Vorschriften). Um die
Einhaltung der genannten Normen und Vorschriften zu
gewährleisten, ist vor der Installation des Kaminofens der
zuständige Schornsteinfegermeister zu informieren. Er wird Sie
beraten und den ordnungsgemäßen Anschluss des Kaminofens
prüfen.
Räumliche Voraussetzung
Voraussetzung für den Aufbau des Kaminofens ist eine ebene,
tragfähige Stellfläche, die aus nicht brennbaren Baustoffen
besteht oder durch eine nicht brennbare Unterlage geschützt
sein muss. Die Unterlage ist so zu bemessen, dass sie vor dem
Ofen mind. 50cm und an den Seiten mind. 30cm über die
Feuerraumöffnung bzw. Grundfläche des Ofens hinausragt.
Im HARK-Zubehörprogramm finden Sie hierfür geeignete
Bodenplatten.
Von der Rückseite und den Seitenflächen des Kaminofens ist ein
Wandabstand von 20 cm einzuhalten.

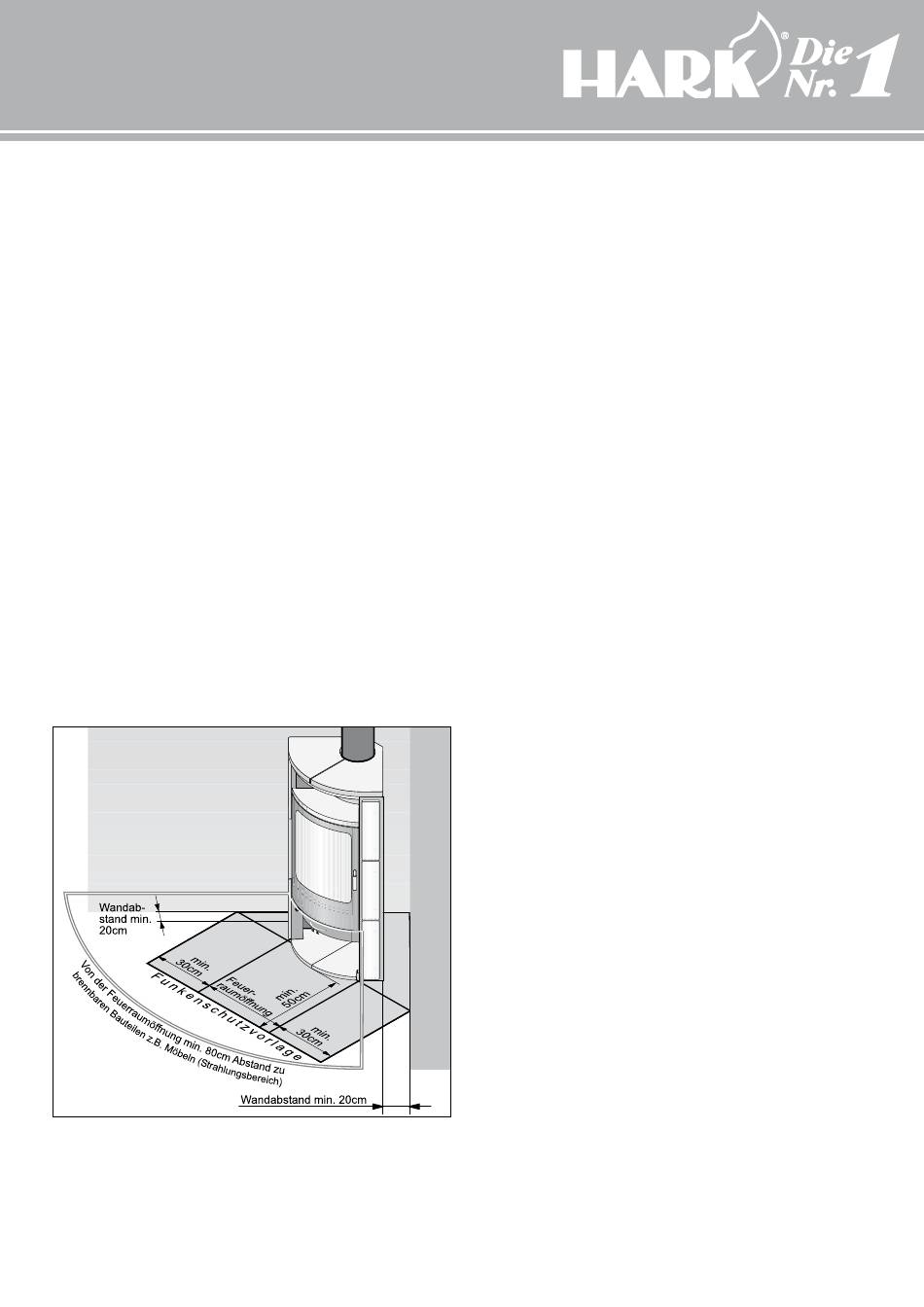

Abbildung A
Im Strahlungsbereich des Brennraumes (Abb. A) muss
zu brennbaren Bauteilen, Möbeln, Dekostoffen u. a. ein
Mindestabstand von 80cm eingehalten werden (gemessen
von der Vorderkante der Feuerraumöffnung). Der Abstand kann
auf 40cm verringert werden, wenn ein beidseitig hinterlüfteter
Strahlungsschutz vorhanden ist.
im Kamin- & Kachelofenbau
Verbrennungsluftzufuhr
Da Kaminöfen raumluftabhängige Feuerstätten sind, die Ihre
Verbrennungsluft aus dem Aufstellraum entnehmen, muss der
Betreiber für ausreichende Verbrennungsluftzufuhr sorgen!
Kaminöfen der Bauart A1 (selbstschließende Feuerraumtür)
benötigen ein Raumvolumen von mindestens 4 m
Nennwärmeleistung. Bei kleineren Räumen, abgedichteten
Fenstern und Türen oder sonstigen Beeinträchtigungen einer
ausreichenden Luftzufuhr (z. B. weitere Feuerstätten, mechanische
Entlüftungen) muss für eine zusätzliche Frischluftzufuhr gesorgt
werden, z. B. durch den Einbau einer Luftklappe in der Nähe
des Kaminofens oder die Verlegung einer Verbrennungsluftleitung
nach außen oder in einen gut belüfteten Raum (ausgenommen
Heizungskeller). Die Verbrennungsluft leitung sollte mit einer
Absperrklappe in Ofennähe versehen werden.
Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum
oder in einem Luftverbund ist für jede Feuerstätte eine separate
Verbrennungsluftleitung
entsprechend groß zu dimensionieren.
Eine Küchendunstabzugshaube im Abluftbetrieb, mit Abzug
nach aussen, die sich im Raumluftverbund mit dem Kaminofen
befindet, kann den
beeinträchtigen, da sie dem Raumverbund große Mengen
Luft entzieht. Diese Luft muss dem Raumverbund durch eine
entsprechend große Verbrennungsluftleitung wieder zugeführt
oder die Dunstabzugshaube muss mit einem Fensterkontaktschalter
versehen bzw. auf Umluft umgerüstet werden.
Insbesondere bei fugendichten Fenstern und Türen ist für
ausreichende Verbrennungsluft zu sorgen!
Schornstein und Rauchrohranschluss
Bei der Installation des Kaminofens müssen die bestehenden
Gesetze der Landesbauordnung/Feuerrungsverordnung, örtliche
feuerpolizeiliche und baurechtliche Vorschriften beachtet werden.
Der Kaminofen muss an einen, für feste Brennstoffe geeigneten,
Schornstein angeschlossen werden. Der Schornstein ist
entsprechend den Anforderungen der DIN 18160 Teil 1
auszuführen und nach EN 13384 zu bemessen.
Für den Rauchrohranschluss bietet die Firma HARK im
Zubehörprogramm komplette Rauchrohrsätze für jeden Kaminofen
an. Die originalen HARK-Rauchrohre und Rauchrohrknie
ermöglichen eine einfache Montage des Kaminofens. Selbst-
verständlich lässt sich der Schornsteinanschluss auch mit
handelsüblichen Rauchrohren durchführen. Die Rauchrohre
sind am Kaminofen, untereinander und am Schornstein fest
gesteckt anzubringen. Das Rauchrohr darf nicht in den freien
Schornsteinquerschnitt hineinragen. Sind andere Feuerstätten
im gleichen Stockwerk am gleichen Schornstein angeschlossen,
muss der Anschluss mindestens 30cm höher oder tiefer liegen als
der Anschluss anderer Geräte. Es empfiehlt sich die Verwendung
eines Doppelwandfutters.
