rEInIgEn DEr BEchEraUsgaBE
Die Becherausgabe ist so ausgelegt, dass sie für War-
tungszwecke leicht ausgebaut werden kann.
Jede einzelne Bechersäule und der Auslösering können
ohne Werkzeug ausgebaut werden.
Der Becherauslösering wird bei normaler Reinigung
nicht geöffnet.
Falls der Eingriff erforderlich ist, muss bei der Montage
besonders auf Folgendes geachtet werden:
- die Markierung auf dem Mikroschaltergetriebe mit dem
Pfeil der Schneckenhalterung abstimmen
- die Schneckenausrichtung hinsichtlich der Bechergrö-
ße beachten, siehe Abbildung

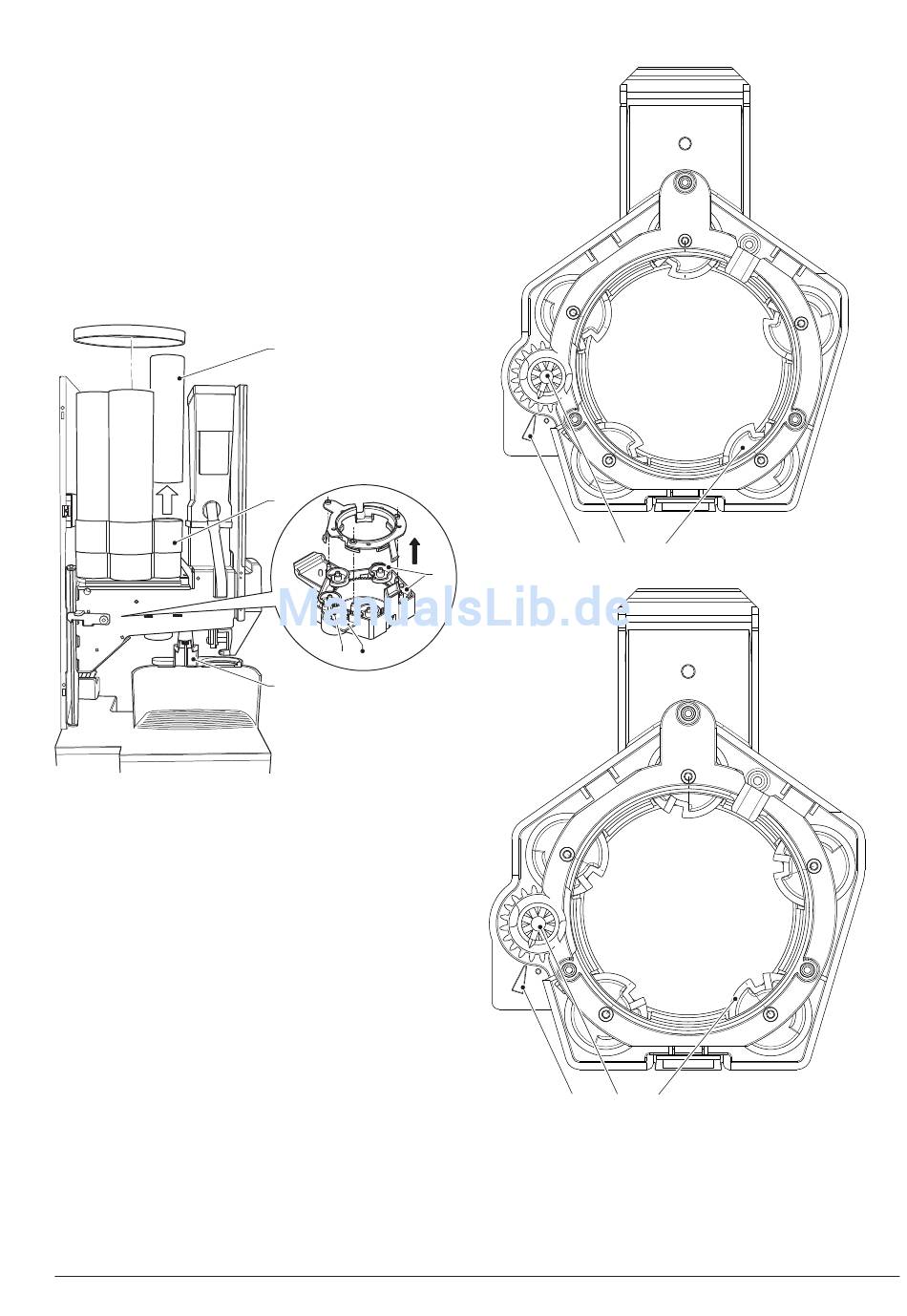

Abb. 29
1- Becher-Vorschubarm
2- herausnehmbare Bechersäule
3- Becherausgabe
4- Aktuatorgetriebe
5- Schneckenhalter
6- Schnecke Becherfreigabe
© by N&W GLOBAL VENDING S.p.A.
2
3
6
4
5
1
s
cHNEckENausricHtuNg
A (70-71 mm)
1
2
1
2
Abb. 30
A- Becherausgabe ∅ 70-71 mm
B- Becherausgabe ∅ 73-74 mm
1- Referenzmarkierung
2- Aktuatorgetriebe
3- Schnecken Becherfreigabe
45
3
B (73-74 mm)
3
02-2014 4505 00
