Beschreibung
DasFunksteuerungssystemS449im"FM"BereichbestehtauseinemodermehrerenSendernund
aus einem oder mehreren Empfängern, die gemäß den spezifischen Anforderungen der Anlage
kombiniert werden. Die Serie S449 benutzt ein Kodifizierungssystem, dessen hohe Zuverlässigkeit
durchdieVerwendungvondynamischenCodesgewährleistetist.BeijederÜbertragungändertsich
der Code gemäß eines Algorithmus, und nur der Empfänger ist in der Lage, ihn zu erkennen und
zu entscheiden, ob die Übertragung korrekt im Vergleich mit dem Originalcode ist. Der Code wird
über Funk auf dem Empfänger gespeichert. Der Empfänger kann bis zu 300 verschiedene Codes
speichern. Die Codes werden bei der Speicherung in einen nichtflüchtigen Speicher übertragen.
Da sich bei jedem neuen Befehl der gesendete Code ändert, erwartet der Empfänger bei einer
durch eine Störung unterbrochenen Übertragung einen neuen Befehl mit einem anderen Code. Zu
diesem Zweck muss die Taste des Senders losgelassen und wieder gedrückt werden.
Anwendungsmöglichkeiten
DieFunksteuerungS449ermöglichtdieFernbedienungelektrischerundelektronischerGeräteund
findet beste Anwendung bei der Steuerung automatischer Öffnungssysteme, Alarmsystemen und
beiallenAnlagen,beidenendieInbetriebsetzungdurcheinemittelshochzuverlässigenGeheimcode
geschützte Fernbedienung (ohne Drähte) verlangt wird.
Sender-Versionen
TRQ449100
Taschensender
TRQ449200
Taschensender
TRQ449300
Taschensender
TRQ449400
Taschensender
TRQ44940M
Wandsender
Empfänger-Versionen
RQM44910S Miniempfänger
RQM44920S Miniempfänger
Antenne
Um einen optimalen Betrieb der Funksteuerung zu gewährleisten ist die Installation der Antenne
von äußerster Wichtigkeit. Es muss eine passende Antenne mittels einem Koaxialkabel RG58
(Impedanz 50Ω) mit einer maximalen Länge von 15m an den Empfänger angeschlossen werden.
Die Antenne wird im Freien am höchsten und sichtbarsten Punkt von Metallstrukturen entfernt,
positioniert. Es ist ratsam, den Empfänger in gebührendem Abstand zu Computersystemen,
Alarmanlagen und anderen möglichen Störungsquellen aufzustellen.
Sender
Der Sender ist vorkodifiziert und besitzt einen integrierten Schaltkreis, der im Werk schon mit
einer für jeden Sender einzigartigen Identifikationsnummer vorprogrammiert worden ist; alle für
die Kodifizierung notwendigen Parameter befinden sich in diesem integrierten Schaltkreis (es
wird kein äußerer Speicher benutzt); dies macht den Verwaltungsmechanismus der Kodifizierung
wesentlich zuverlässiger und gestaltet das System sicherer. Der Sender verfügt über einen Selbst-
ausschaltmechanismus, der nach mindestens 25 Sekunden fortlaufender Aktivierung das Gerät
ausschaltet (Batteriestromersparnis).
• Diese Zeit kann bei den einzelnen Sendern unterschiedlich sein.
Empfänger
Achtung! Für die Stromversorgung ausschließlich ein Sicherheitsspeisegerät verwenden.
Die Verwendung eines andersartigen Speisegerätes kann gefährlich sein.
LED-Kontrollleuchten "L1" auf dem Empfänger:
Schnelles Blinken: Löschung eines einzelnen Benutzers
Langsames Blinken: Speicherung eines Benutzers
Dauerleuchtend: Speicher voll
Elektrische Anschluss Empfänger RQM44910S (siehe Abb. 1)
• Der Empfänger (CS1159) ist mit einem Gehäuse für die Innenanwendung und mit einer
7-Wege-Anschlussklemmleiste, die über einen elektrischen Anschluss verfügt, ausgestattet:
12V ac/dc zwischen den Klemmen 4-5 mit Jumper
24V ac/dc zwischen den Klemmen 4-5 mit Jumper
Einstellbares Relais Empfänger RQM44910S (siehe Abb. 1)
Der Empfänger verfügt über ein Relais mit Ausgängen an den Klemmen 1-2-3 und C-NA-NC
Kontakte.
Überbrückung "J1" in Position Pos A: Impuls-Relais. Das Relais wird bei
Befehlseingabe aktiviert und beim Loslassen der Befehlstaste disaktiviert.
Überbrückung "J1" in Position Pos B: "ON-OFF"-Relais (bistabil). Das
Relais wird mit einer Befehlseingabe aktiviert und mit der darauffolgenden
Befehlseingabe disaktiviert.
Elektrische Anschluss Empfänger RQM44920S (siehe Abb. 2)
• Der Empfänger (CS1159) ist mit einem Gehäuse für die Innenanwendung und mit einer 10-
Wege-Anschlussklemmleiste, die über einen elektrischen Anschluss verfügt, ausgestattet:
12V ac/dc zwischen den Klemmen 7-8 mit Überbrückung
24V ac/dc zwischen den Klemmen 7-8 mit Überbrückung
+39/0438.404011-401818
+39/0438.401831
Sales.office.it@cardin.it
Sales.office@cardin.it
www.cardin.it
DIGITALE FUNKSTEUERUNG MIT ROLLING CODES S449
"J1" "B"
in Position
"J1" "A"
in Position
"J1" in Position "B"
"J1" in Position "A"
ART.-NR
ZVL442.02
Die Serie S449 entspricht den von der Bestimmung 99/05/CE festgelegten grundsätz-
lichen Anforderungen und bei ihr wurden die technischen Bezugsnormen angewandt.
Frequenzbereich: 433.92 für alle Länder der
Einstellbares Relais Empfänger RQM44920S (siehe Abb. 2)
Der Empfänger verfügt über zwei Relais mit Ausgängen an den Klemmen 1-2-3 (CH2), 4-5-6
(CH1) und C-NA-NC Kontakte.
All rights reserved. Unauthorised copying or use of the information contained in this document is punisha
Überbrückung "J2"-"J3" in Position Pos A: Impuls-Relais. Das Relais wird bei
Befehlseingabe aktiviert und beim Loslassen der Befehlstaste disaktiviert.
Überbrückung "J2"-"J3" in Position Pos B: "ON-OFF"-Relais (bistabil).
Das Relais wird mit einer Befehlseingabe aktiviert und mit der darauffolgenden
Befehlseingabe disaktiviert.
All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law

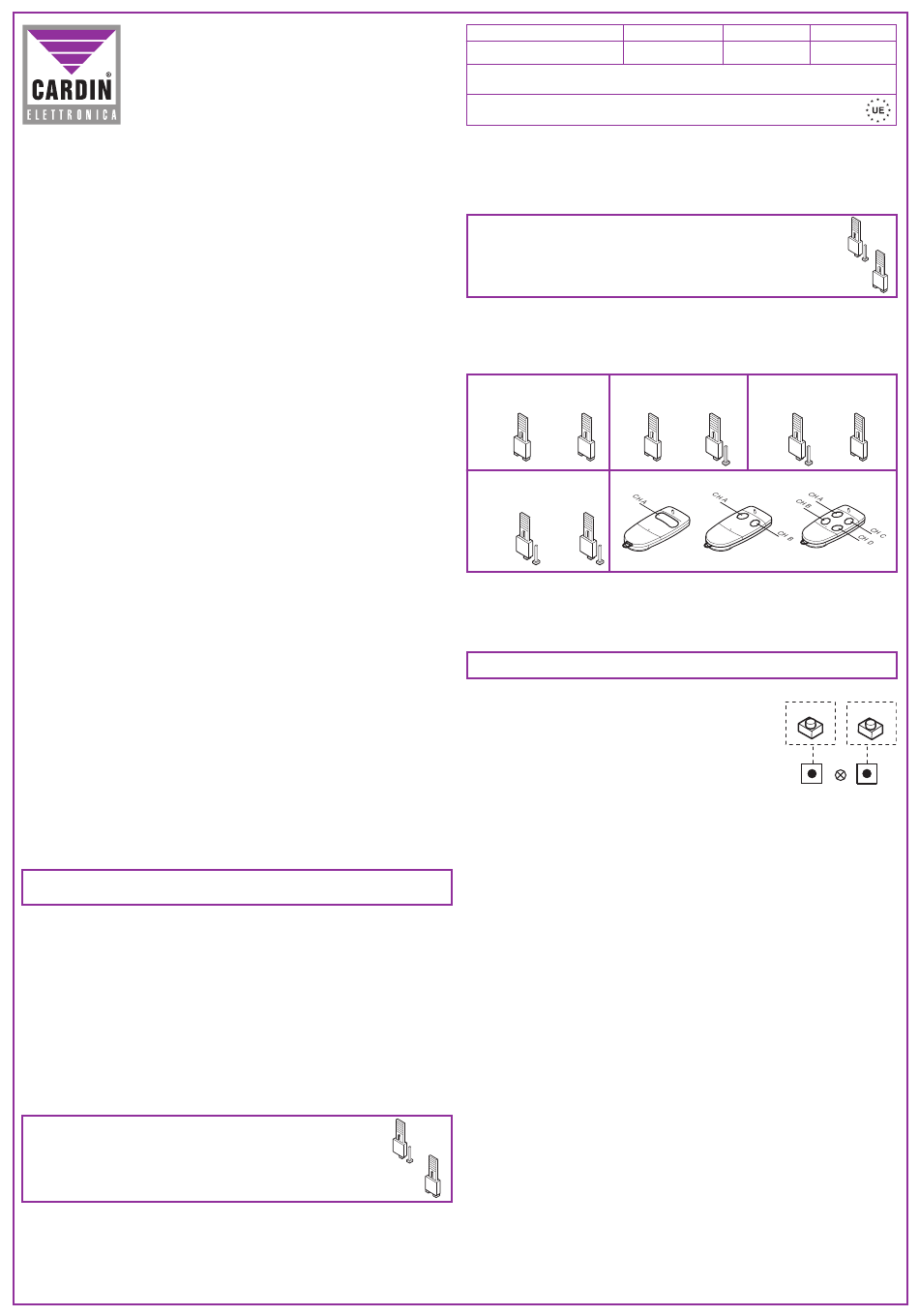

Kanalwahl (Überbrückung "J4"-"J5" nur RQM44920S)
Die Relais CH1 und CH2 können durch die Einsetzung der auf dem Schaltkreis befindlichen
Überbrückungen "J4" und "J5" aktiviert werden. Die Sender-Funktionen CHA, CHB, CHC, CHD
können den Kanälen CH1 und CH2 der Empfänger wie folgt zugeordnet werden:
OUT CH1 (Rx) = CHA (Tx)
OUT CH2 (Rx) = CHB (Tx)
J4 J5
1 Taste
2 Tasten
OUT CH1 (Rx) = CHA (Tx)
3 Tasten
4 Tasten OUT CH2 (Rx) = CHC (Tx)
4 Tasten
J4 J5
1 Kanäle
2 Kanäle
Funktionen:
A. Speicherung eines Kanals
B. Löschung eines Kanals (mittels der zugeordneten Funksteuerung)
C. Totale Löschung des Benutzerspeichers
Achtung! Vor der Speicherung des ersten Senders Speicher vorher vollkommen löschen.
A - Speicherung eines Kanals
1. Die Taste "P1" MEMO gedrückt halten: Die LED "L1" blinkt
langsam.
2. Den Sender auf dem zu speichernden Kanal aktivieren.
3. Die Taste "P1" MEMO solange gedrückt halten, bis die LED "L1"
wieder zu blinken anfängt.
4. Die Taste loslassen: Die LED fährt mit dem Blinken fort.
5. Den Sender ein zweites Mal aktivieren (gleicher Sender, gleicher Kanal; falls es sich um einen
anderen Kanal oder um einen anderen Sender handeln sollte, wird die Speicherung ohne Erfolg
beendet).
6. Ende der Speicherung: Die LED "L1" leuchtet für 2 Sekunden und zeigt somit an, dass die
Speicherung erfolgreich war.
• Die Speicherung eines schon gespeicherten Benutzers ist nicht möglich. In einem solchen Fall
wird das Blinken der LED während der Aktivierung der Funksteuerung (Punkt 2) unterbrochen.
Drawing number : Drawing number : DM0525
DM0677
Nur nach Loslassen der Taste "P1" MEMO tritt das Programm wieder in Funktion.
Product Code : • Wenn nach der ersten Aktivierung der Funksteuerung nicht dessen zweite Aktivierung vorge- TRQ449100
Product Code : TRQ449200
nommen wird, schaltet sich der Speichermodus automatisch nach 15 Sekunden ab, ohne dass
Draft : P.J.Heath Date : 06-06-2002
Draft : P.J.Heath Date :
der neue Code des Benutzers gespeichert wurde.
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831
• Wenn beim ersten Mal ein Kanal aktiviert wird, der noch nicht gespeichert worden ist, und beim
zweiten Mal wird ein anderer, schon gespeicherter Kanal aktiviert, wird das Speicherverfahren
abgebrochen (weil die beiden Codes nicht übereinstimmen) und der Kanal aktiviert, der bei der
zweiten Übertragung gewählt worden ist.
B - Löschung eines Kanals
1. Die Taste "P2" DELETE gedrückt halten: Die LED "L1" blinkt schnell.
2. Den Sender auf dem zu löschenden Kanal aktivieren.
3. Die LED leuchtet für 2 Sekunden und zeigt somit die erfolgte Löschung an.
Anmerkung: Falls der zu löschende Benutzer sich nicht im Speicher befindet, hört die LED mit
dem Blinken auf. Das Programm nimmt seinen normalen Ablauf nur nach Loslassen der Taste
"P2" wieder auf. Falls die Taste vor der Aktivierung der Funksteuerung losgelassen wird, wird der
Modus sowohl beim Speicher- als auch beim Löschungsverfahren sofort abgebrochen.
C - Totale Löschung des Benutzerspeichers
• Beide Tasten ("P1+P2") für mehr als 4 Sekunden gedrückt halten.
• Die LED "L1" leuchtet während der gesamten Zeit der Löschung (zirka 8 Sekunden).
• Die LED "L1" erlischt: Die Löschung wurde abgeschlossen.
Anmerkung:NachdemmitderzweitenPhasedesSpeicherverfahrens(Punkt4)begonnenworden
ist, muss das Speicherverfahren bis zu Ende durchgeführt werden. Falls der Code nicht mehr
gespeichert werden soll, mindestens 15 Sekunden verstreichen lassen: Die LED hört mit dem
Blinken auf und die Speicherung wird nicht ausgeführt. Wenn der Speicher des Empfängers fast
voll ist, kann die Suche des Benutzers maximal 1 Sekunde nach Erhalt des Befehls dauern.
SERIE MODELL
S449 FM
All rights reserved. Unauthorised copying or use of the information contained in this
OUT CH1 (Rx) = CHB (Tx) OUT CH1 (Rx) = CHC (Tx)
OUT CH2 (Rx) = CHD (Tx) OUT CH2 (Rx) = CHD (Tx)
J4 J5
Anordnung der Kanäle
Die Anordnung des TRQ44940M ist die gleiche wie beim TRQ449400
(Abb. 1,2)
Description :
Drawing number : DM0524
Product Code : Description : TRQ449200 SELEZIONI CANALE 2 TASTI
Description : SELEZIONE CANALE
Date :
Draft : P.J.Heath 13-04-2001
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/40
13-04-2001
(Abb. 1,2)
(Abb. 1,2)
DATUM
08-04-2003
J4 J5
MEMO DEL
P1 P2
L1
