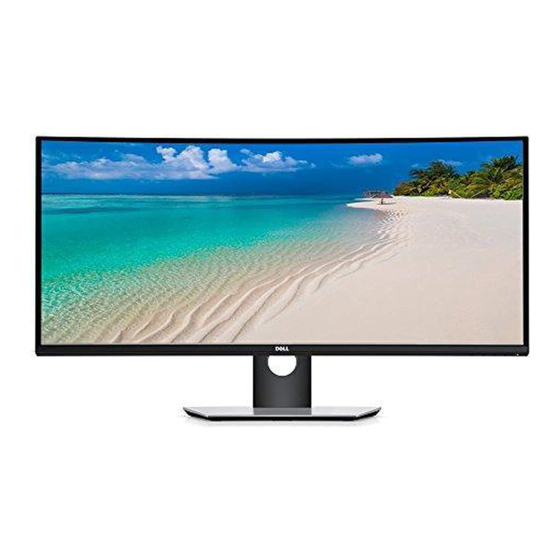

- Seite 1 Dell UltraSharp U3417W Monitor Benutzerhandbuch Modell: U3417W Regulatory Modell: U3417Wb...
- Seite 2 Dieses Produkt ist durch US-amerikanische und internationale Gesetze zum Urheberrecht und geistiges Eigentum geschützt. Dell und das Dell-Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Ländern. Alle anderen hier erwähnten Marken und Namen sind möglicherweise Marken ihrer jeweiligen Unternehmen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Über Ihren Monitor ........5 Lieferumfang . - Seite 4 Kontakt zu Dell ........
-
Seite 5: Über Ihren Monitor
Ihr Monitor wird mit den nachstehend gezeigten Komponenten geliefert. Überzeugen Sie sich davon, dass alles mitgeliefert wurde. Falls etwas fehlen sollte, Kontakt zu Dell. HINWEIS: Bei einigen Komponenten kann es sich um optionale Teile handeln, die nicht im Lieferumfang Ihres Monitors enthalten sind. Einige Merkmale oder Medien sind in bestimmten Ländern eventuell nicht erhältlich. - Seite 6 Sockel Netzkabel (Je nach Land verschieden) HDMI Kabel DP-Kabel (Mini-DP-zu-DP) USB 3.0-Upstream-Kabel (zur Nutzung der USB-Ports am Monitor) • Medien mit Treibern und Dokumentation • Schnellstartanleitung • Werkskalibrierungsbericht • Sicherheit, Umweltschutz und Bestimmungen Über Ihren Monitor...
-
Seite 7: Produktmerkmale
• Bildschirmmenü (OSD) zur einfachen Einrichtung und Bildoptimierung. • Medium mit Software und Dokumentation, einschließlich Systeminformationsdatei (INF), Farbanpassungsdatei (ICM) und Produktdokumentation. • Dell Display Manager-Software inklusive (auf der mitgelieferten CD enthalten). • Schlitz für Sicherheitsschloss. • Ständerbefestigung. • Möglichkeit zum Umschalten zwischen Breitbild- und Standardbildformat bei gleichbleibender Bildqualität. -
Seite 8: Komponenten Und Bedienelemente
Komponenten und Bedienelemente Vorderansicht Bedienelemente an der Vorderseite Bezeichnung Beschreibung Funktionstasten (weitere Informationen finden Sie unter Monitor bedienen) Ein/Aus-Taste (mit LED-Anzeige) Über Ihren Monitor... -
Seite 9: Ansicht Von Hinten
Liste der behördlichen Zulassungen. Bestimmungen Stand Entriegelungstaste Löst den Ständer vom Monitor. Seriennummernetikett mit Nehmen Sie auf dieses Etikett Bezug, Strichcode wenn Sie Dell bezüglich technischer Unterstützung kontaktieren. Kabelführungsöffnung Bringt Ordnung durch Führung des Kabel durch die Öffnung. Über Ihren Monitor... -
Seite 10: Seitenansicht
Seitenansicht Bezeichnung Beschreibung Verwenden USB-Downstream- Hier schließen Sie Ihre USB-Geräte an. Diesen Anschlüsse Anschluss können Sie erst verwenden, nachdem Sie das USB-Kabel an den Computer und an den USB-Upstream-Anschluss des Monitors angeschlossen haben. USB-Downstream- Zum Aufladen Ihres Gerätes. Anschlüsse mit Aufladefunktion * Um Signalstörungen zu vermeiden wenn ein drahtloses USB-Gerät an einen USB Downstream Port angeschlossen wurde, wird NICHT empfohlen, andere USB-Geräte an... -
Seite 11: Ansicht Von Unten
Ansicht von unten Ansicht von unten ohne Monitor-Standfuß Bezeichnung Beschreibung Verwenden Netzkabelanschluss Zum Anschluss des Stromkabels. Schlitz für Sicherheitsschloss Sichert den Monitor mit Schloss (nicht im Lieferumfang enthalten). HDMI Port Anschluss Schließen Sie Ihren Computer mit (1, 2) einem HDMI-Kabel an. DisplayPort- Schließen Sie Ihren Computer mit Eingangsanschluss... -
Seite 12: Technische Daten Des Monitors
USB-Upstream-Anschlüsse Schließen Sie das mit dem Monitor (1, 2) mitgelieferte USB-Kabel an den Monitor und an den Computer an. Sobald dieses Kabel angeschlossen ist, können Sie die USB-Anschlüsse am Monitor verwenden. USB-Downstream- Hier schließen Sie Ihre USB-Geräte an. Anschlüsse Diesen Anschluss können Sie erst verwenden, nachdem Sie das USB- Kabel an den Computer und an den USB-Upstream-Anschluss des... - Seite 13 10,05 mm (Links/Rechts) Bereich) Regulierbarkeit Höhenverstellbarer Ständer 0 bis 115 mm Kippen -5° bis 21° Schwenken -30° bis 30° Drehung Dell Display Manager Kompatibilität • Schlitz für Sicherheitsschloss (Sicherheitskabel Sicherheit separat erhältlich) • Steckplatz für Anti-Diebstahlschloss (an Bildschirm) Über Ihren Monitor...
-
Seite 14: Angaben Zur Auflösung
Angaben zur Auflösung Modell U3417W Horizontalfrequenzen 30 kHz bis 134 kHz (automatisch) Vertikalfrequenzen 48 Hz bis 76 Hz (automatisch) Max. voreingestellte Auflösung 3440 x 1440 bei 60 Hz Unterstützte Videomodi Modell U3417W Videoanzeigefähigkeiten 480p, 480i, 576p, 720p, 1080p, 576i, 1080i (HDMI &... -
Seite 15: Elektrische Daten
MST Multi-Stream Transport (MST) Modi MST Quellmonitor Maximale Anzahl von unterstützten Monitoren 3440 x 1440 bei 60Hz 1920 x 1080 bei 60Hz 3440 x 1440 bei 60Hz HINWEIS: Der Standard für den Multi-Stream Transport Modus ist DP1.2. Siehe Anschluss des Monitors für DP MST-Funktion (Multi-Stream Transport) für Einzelheiten. -
Seite 16: Physische Eigenschaften
Physische Eigenschaften Modell U3417W Signalkabeltyp • Digital: Trennbar, HDMI, 19-polig • Digital: Trennbar, Mini-DP-zu-DP, 20-polig • Universal Serial Bus: Trennbar, USB, 9-polig Abmessungen (mit Ständer) Höhe (verlängert) 532,0 mm (20,94 Zoll) Höhe (zusammengeschoben) 417,0 mm (16,42 Zoll) Breite 813,6 mm (32,03 Zoll) Tiefe 226,4 mm (8,91 Zoll) Abmessungen (ohne Ständer) -
Seite 17: Umgebungsbedingungen
Umgebungsbedingungen Modell U3417W Kompatible Standards • Mit Ausnahme der externen Kabel sind keine bromierten Flammschutzmittel (BFR) und kein Polyvinylchlorid (PVC) (enthält keine Halogene) enthalten. • Entspricht NFPA 99 Kriechstrom Anforderungen. • Bildschirm aus arsenfreiem Glas und frei von Quecksilber. Temperatur Im Betrieb 0°C bis 40°C (32°F bis 104°F) Ausgeschaltet... - Seite 18 ** Maximale Leistungsaufnahme bei max Leuchtdichte und USB aktiv. Das OSD kann nur im Normalbetriebsmodus funktionieren. Beim Drücken auf eine beliebige Taste im Aktiv-Aus-Modus wird eine der folgenden Nachrichten angezeigt: HDMI 1/HDMI 2/Mini DisplayPort/DP-Eingang oder oder oder Über Ihren Monitor...
-
Seite 19: Pinbelegung
Aktivieren Sie den Computer, damit der Monitor auf das OSD zugreifen kann. Pinbelegung DisplayPort-Anschluss Pinnummer Seite mit 20 Stiften des angeschlossenen Signalkabels ML0(p) Masse ML0(n) ML1(p) Masse ML1(n) ML2(p) Masse ML2(n) ML3(p) Masse ML3(n) Masse Masse AUX(p) Masse AUX(n) Masse Re-PWR +3,3 V DP_PWR Über Ihren Monitor... - Seite 20 Mini DisplayPort-Anschluss Pinnummer Seite mit 20 Stiften des angeschlossenen Signalkabels Masse Hot-Plug-Erkennung ML3(n) Masse ML3(n) Masse Masse Masse ML2(n) ML0(p) ML2(p) ML0(p) Masse Masse ML1(n) AUX(p) ML1(p) AUX(n) Masse +3,3 V DP_PWR Über Ihren Monitor...
-
Seite 21: Plug & Play-Unterstützung
HDMI-Anschluss Pinnummer Seite mit 19 Stiften des angeschlossenen Signalkabels TMDS DATA 2+ TMDS DATA 2, Abschirmung TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1, Abschirmung TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0, Abschirmung TMDS DATA 0- TMDS CLOCK+ TMDS CLOCK, Abschirmung TMDS CLOCK- Reserviert (am Gerät nicht... -
Seite 22: Universal Serial Bus (Usb) Schnittstelle
Universal Serial Bus (USB) Schnittstelle Dieser Abschnitt informiert Sie über die USB-Ports am Monitor. HINWEIS: Dieser Monitor ist Super-Speed USB 3.0-kompatibel. Übertragungsges Datenübertrag Leistungsaufnahme* chwindigkeit ungsrate Super-Speed 5 Gbps 4,5 W (max., je Anschluss) High-Speed 480 Mbps 4,5 W (max., je Anschluss) Full Speed 12 Mbps 4,5 W (max., je Anschluss) -
Seite 23: Usb-Downstream-Anschluss
Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten: http://www.dell.com/support/monitors. Über Ihren Monitor... -
Seite 24: Hinweise Zur Wartung
Hinweise zur Wartung Monitor reinigen VORSICHT: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen. ACHTUNG: Trennen Sie das Monitornetzkabel von der Stromversorgung, bevor Sie den Monitor reinigen. Beim Auspacken, Reinigen und beim allgemeinen Umgang mit dem Monitor halten Sie sich am besten an die nachstehenden Hinweise: •... -
Seite 25: Monitor Einrichten
Monitor einrichten Ständer anbringen HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht. HINWEIS: Dies ist für einen Monitor mit einem Stand anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Stand Setup-Anleitung für Einrichtung Anweisungen. VORSICHT: Nehmen Sie den Monitor nicht aus dem Karton, bevor Sie den Ständer angebracht haben. - Seite 26 Heben Sie die Abdeckung wie gezeigt hoch, um den VESA Bereich für das Zusammensetzen des Ständers freizulegen. Befestigen Sie den Ständer am Monitor. Passen Sie die Vertiefung an der Rückseite des Monitors in die beiden Nasen am Oberteil des Ständers ein. Drücken Sie den Ständer an, bis er einrastet.
- Seite 27 Stellen Sie den Monitor aufrecht. Schieben Sie eine Hand in den ausgeschnittenen Bereich der unteren Polsterung und halten Sie mit der anderen Hand den Ständer. Heben Sie den Monitor vorsichtig an, um ein Abrutschen oder Herunterfallen zu vermeiden. VORSICHT: Drücken Sie nicht auf die Oberfläche des Bildschirms, wenn Sie den Monitor anheben.
-
Seite 28: Monitor Anschließen
Monitor anschließen ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig an den Computer an. So schließen Sie Ihren Monitor an einen Computer an: Schalten Sie den Computer aus, trennen Sie das Netzkabel. Schließen Sie das DP/Mini-DP-zu-DP/HDMI-Kabel des Monitores an Ihren Computer an. -
Seite 29: Anschluss Des Schwarzen Displayport-Kabels (Dp-Zu-Dp)
Anschluss des schwarzen DisplayPort-Kabels (DP-zu-DP) Anschluss des Monitors für DP MST-Funktion (Multi-Stream Transport) HINWEIS: U3417W unterstützt DP MST-Funktion. Zur Nutzung dieser Funktion muss Ihre PC-Grafikkarte für DP 1.2 mit MST-Option zertifiziert sein. Die werkseitige Standardeinstellung auf dem U3417W lautet DP1.2. Zur Aktivierung der MST-Verbindung verwenden Sie bitte nur das mitgelieferte DP-Kabel (oder ein anderes DP1.2-geprüftes Kabel) und gehen Sie wie folgt vor: Monitor einrichten... - Seite 30 A) Der Monitor zeigt den Inhalt an Wechseln Sie mit der OSD-Taste zu Display. Rufen Sie die Auswahl MST auf. Wählen Sie jeweils Auf oder Aus. B) Der Monitor zeigt keinen Inhalt an (leerer Bildschirm) Drücken Sie auf eine Taste außer der Ein/Aus-Taste, um das Menü Eingabe-Quelle zu aktivieren.
-
Seite 31: Usb 3.0-Kabel Anschließen
Es blendet sich die DisplayPort-Konfigurationsmeldung ein: Verwenden Sie die Tasten zur Markierung von Aktiviert oder Deaktiviert und drücken Sie zur Bestätigung der Auswahl auf die Taste. Wiederholen Sie die obigen Schritte, um die DP Formateinstellung ggf. zu ändern. VORSICHT: Die Abbildungen in dieser Anleitung dienen lediglich der Veranschaulichung. - Seite 32 Schließen Sie die Netzkabel des/der Computers und Monitors an eine Steckdose in der Nähe an. a. Anschluss von einem Computer b. Anschluss an zwei Computer * Beim Anschluss von zwei Computern an den Monitor, können die USB Downstream Ports für die Tastatur und Maus zu verschiedenen Eingangssignalen von beiden Computern zugewiesen werden, indem Sie die USB Auswahl Einstellungen im OSD- Menü...
-
Seite 33: Kabel Verlegen
Kabel verlegen Nachdem Sie sämtliche erforderlichen Kabelverbindungen an Monitor und Computer hergestellt haben (siehe Monitor anschließen), führen Sie die Kabel wie oben gezeigt ordentlich durch den Kabelschacht. Monitorständer abnehmen HINWEIS: Damit der gebogene LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt und beschädigt wird, achten Sie darauf, dass der Monitor auf einem weichen, sauberen Schaumstoff gestellt wird. -
Seite 34: Wandbefestigung (Optional)
Heben Sie den Ständer vom Monitor ab. Wandbefestigung (optional) (Schraubenabmessung: M4 x 10 mm). Siehe die mit der VESA-kompatiblen Montageausrüstung für die Wand gelieferte Anleitung. Die Unterlage des Monitors auf ein weiches Tuch oder Kissen auf einem stabilen und ebenen Arbeitstisch aufstellen. Der Ständer entfernen. -
Seite 35: Monitor Bedienen
Monitor bedienen Monitor einschalten Drücken Sie auf die -Taste, um den Monitor einzuschalten. Bedienfeldtasten verwenden Zum Anpassen der Bilddarstellung verwenden Sie die Tasten an der Vorderseite des Monitors. Wenn Sie die Einstellungen mit diesen Tasten verändern, werden die numerischen Einstellungswerte im OSD angezeigt. Monitor bedienen... - Seite 36 Die folgende Tabelle beschreibt die Tasten an der Vorderseite: Bedienfeldtaste Beschreibung Wählen Sie diesen Schaltfläche zur Auswahl aus einer Liste voreingestellter Farbmodi. Schnellzugriffstasten/ Voreingestellte Modi Verwenden Sie diese Taste, um die Lautstärke anzupassen. Der Minimalwert ist ‘0’ (-). Der Maximalwert ist ‘100’ (+). Schnellzugriffstasten/ Lautstärke Auf die MENÜ-Taste drücken, um die Anzeige auf dem...
-
Seite 37: Anwendung Der Anzeige Auf Dem Bildschirm (Osd-Menü)
Mit der Nach-unten-Taste stellen Sie Elemente im OSD-Menü ein (vermindern Werte). Nach-unten Mit der OK-Taste bestätigen Sie Ihre Auswahl. Mit der Zurück-Taste gelangen Sie zum vorherigen Menü zurück. Zurück Anwendung der Anzeige auf dem Bildschirm (OSD-Menü) Zugriff aufs Menüsystem HINWEIS: Falls Sie die Einstellungen abändern und danach entweder zu einem anderen Menü... - Seite 38 Hauptmenü für die digitale (mDP)-Eingabe oder Hauptmenü für die digitale (DP)-Eingabe Auf die und die Taste drücken, um zwischen den Einstelloptionen auszuwählen. Der Name der Option wird markiert, wenn Sie von einem Symbol zum anderen gelangen. Eine vollständige Liste aller für den Monitor verfügbaren Optionen ist in der nachstehenden Tabelle aufgeführt.
- Seite 39 Drücken Sie die , um zum Schieberegler zu gelangen, und verwenden Sie die Tasten , um je nach Menüanzeige Ihre Änderungen vorzunehmen. Option auswählen, um zum Hauptmenü zurückzukehren. Symbol Menü und Beschreibung Untermenüs Helligkeit/ Mit diesem Menü die Einstellung das Helligkeit/Kontrast aktivieren. Kontrast Helligkeit Mit der Helligkeit wird die Leuchtstärke der...
- Seite 40 Eingabe-Quelle Im Eingabe-Quelle-Menü wählen Sie zwischen verschiedenen Videosignalen aus, die eventuell an Ihrem Monitor angeschlossen sind. Den DP-Eingang wählen Sie, wenn Sie den DisplayPort (DP)- Anschluss nutzen. Die DisplayPort-Eingangsquelle wählen Sie mit der Taste Den mDP wählen Sie, wenn Sie eine Mini DisplayPort (mDP)- Anschluss nutzen.
- Seite 41 HDMI 1 Den HDMI 1-Eingang wählen Sie, wenn Sie einen HDMI 1-Anschluss nutzen. Die HDMI 1-Eingangsquelle wählen Sie mit der Taste HDMI 2 Den HDMI 2-Eingang wählen Sie, wenn Sie einen HDMI 2-Anschluss nutzen. Die HDMI 2-Eingangsquelle wählen Sie mit der Taste Autom.
- Seite 42 Voreingestellte Wenn Sie Voreingestellte Modi auswählen, können Sie Standard, ComfortView, Multimedia, Film, Spiel, Farbtemp. oder Modi Benutzerfarbe in der Liste wählen. • Standard: Zum Laden der Standard-Farbeneinstellungen des Monitors. Dies ist der voreingestellte Standardmodus. • ComfortView: Verringert den Anteil des vom Bildschirm abgegebenen blauen Lichts, um die Anzeige angenehmer für Ihre Augen zu machen.
- Seite 43 Eingangsfarb- Hier können Sie einen der folgenden Videoeingabemodi wählen: format RGB: Wählen Sie diese Option, wenn der Monitor über das HDMI- Kabel (oder DisplayPort-Kabel) mit einem Computer (oder DVD- Player) verbunden ist. YPbPr: Wählen Sie diese Option, wenn Ihr Monitor mit einem DVD Player per YPbPr über ein HDMI-Kabel (oder DisplayPort Kabel) verbunden ist.
- Seite 44 Farbton Diese Funktion kann die Farbe des Videobildes in Richtung Grün bzw. Violett ändern. Mit dieser Funktion können Sie den Hautfarbton einstellen. Verwenden Sie die Taste oder , um den Wert von '0' bis '100' einzustellen. Verwenden Sie die Taste, um dem Videobild einen grünlicheren Farbton zu verleihen.
- Seite 45 Monitorruhe Ermöglicht Ihnen die automatische Abschaltung des Monitors oder das Aktiv bleiben, wenn der Computer den Ruhemodus aufruft. Wenn Ruhe nach Timeout ausgewählt ist, wird der Monitor in den Ruhemodus versetzt, wenn das System den Ruhemodus aufruft. Wenn Nie ausgewählt ist, wird der Monitor aktiv bleiben, wenn das System den Ruhemodus aufruft, damit beim Aufwachen des PC sofort wieder ein Bild angezeigt werden kann.
- Seite 46 PIP/PBP Diese Funktion ruft ein Fenster auf, in dem ein Bild aus einer anderen Eingangsquelle gezeigt wird. Subfenster Hauptfenster HDMI 1 HDMI 2 HDMI 1 HDMI 2 HINWEIS: Bilder unter PBP werden in der Bildschirmmitte angezeigt, nicht als Vollbild. HINWEIS: Wenn Sie die PIP/PBP Funktion verwenden, wird die DP MST (Daisy Chain) Funktion deaktiviert.
- Seite 47 PIP/PBP-Modus Passt den PIP/PBP (Bild in Bild/Bild neben Bild) Modus von PIP Klein, PIP Groß, PBP Seitenverhältnis oder PBP Max. an. Diese Funktion kann durch Auswählen von Aus deaktiviert werden. PIP Klein PIP Groß PBP Seitenverhältnis PBP Max. PIP/PBP (Sub) Wählen Sie aus den verschiedenen Videosignalen aus, die an Ihren Monitor für das PIP/PBP Subfenster angeschlossen werden können.
- Seite 48 USB Auswahl Wählen Sie die USB Upstream Signale aus der Liste: DP, mDP, HDMI 1 und HDMI 2. Der USB Downstream Port des Monitors (z.B. Tastatur und Maus) kann von den aktuellen Eingangssignalen verwendet werden, wenn ein Computer an einer der beiden Upstream-Ports angeschlossen wird.
- Seite 49 Audio Lautstärke Ermöglicht Ihnen den Lautstärkepegel der Lautsprecher einzustellen. Verwenden Sie oder zur Einstellung des Lautstärkepegels zwischen '0' und '100'. Audioquelle Ermöglicht Ihnen die Einstellung der Audioquelle aus dem Hauptfenster oder dem Subfenster. Lautsprecher Ermöglicht Ihnen die Aktivierung oder Deaktivierung der Lautsprecherfunktion.
- Seite 50 Ermöglicht Ihnen die Aktivierung oder Deaktivierung der USB- Funktion während des Monitor Standbymodus. HINWEIS: USB EIN/AUS im Standbymodus ist nur verfügbar, wenn das USB Upstream-Kabel nicht angeschlossen ist. Diese Option wird ausgegraut, wenn das USB Upstream-Kabel angeschlossen wird. Energie Diese Option auswählen, um die Energieeinstellungen zurückzusetzen.
- Seite 51 Sperre Kontrolliert den Zugriff durch Benutzer auf die Einstellungen. Beim Auswählen der Sperre sind keine Einstellungen durch den Benutzer zulässig. Sämtliche Tasten sind gesperrt. HINWEIS: Entriegeln Funktion– Nur Hard-Entsperren (halten Sie die Taste neben der Ein/Aus-Taste 6 Sekunden lang gedrückt). Verriegeln-Funktion –...
- Seite 52 Weiteres DDC/CI DDC/CI (Anzeigedatenkanal/Kommando-Schnittstelle) ermöglicht die Einstellbarkeit der Parameter Ihres Monitors (Helligkeit, Farbenausgleich usw.) über die Software in Ihrem Computer. Diese Funktion kann durch Auswählen von Deaktivieren deaktiviert werden. Für die besten Resultate sowie für die optimalste Leistung Ihres Monitors aktivieren Sie diese Funktion. Monitor bedienen...
- Seite 53 LCD- Zum Reduzieren von geringen Bildverzerrungen. Die Zeitdauer, die das Programm zum Durchführen benötigt, hängt vom Grad der Konditionierung Bildaufbewahrung ab. Dieses Merkmal kann durch Auswählen von Aktivieren aktiviert werden. Firmware Anzeige der aktuellen Firmwareversion. Sonstige Setzen Sie im Menü Weiteres sämtliche Einstellungen auf die Standardwerte zurück.
- Seite 54 Wenn der Monitor eine bestimmte Auflösung nicht unterstützt, wird die folgende Meldung angezeigt: Das bedeutet, dass sich der Monitor nicht richtig auf das Signal einstellen kann, das er vom Computer empfängt. In den Technische Daten des Monitors finden Sie die von Ihrem Monitor unterstützten Horizontal- und Vertikalfrequenzen.
- Seite 55 Durch Aktivieren des Computers und "Aufwecken" des Monitors erhalten Sie wieder Zugriff auf das OSD. Wenn Sie eine beliebige Taste (mit Ausnahme der Ein-/Austaste) drücken, wird - je nach gewähltem Eingang - eine der folgenden Meldungen angezeigt: HDMI/Mini DisplayPort/DP-Eingang oder oder oder Monitor bedienen...
- Seite 56 Wenn der HDMI, Mini DisplayPort oder DP-Eingang ausgewählt ist, aber das entsprechende Kabel nicht angeschlossen ist, wird das nachstehend gezeigte Dialogfeld eingeblendet. oder oder oder Monitor bedienen...
-
Seite 57: Maximale Auflösung Einstellen
Grafiktreiber aktualisieren. Führen Sie die folgenden Schritte aus – je nach Computermodell: Falls Sie einen tragbaren Dell-Computer besitzen: • Besuchen Sie http://www.dell.com/support, geben Sie Ihre Servicekennung ein und laden den aktuellsten Treiber für Ihre Grafikkarte herunter. Wenn Sie keinen Dell-Computer (tragbar oder Desktop) verwenden: •... -
Seite 58: Kippen, Schwenken Und Höhenverstellung
Kippen, Schwenken und Höhenverstellung HINWEIS: Dies ist für einen Monitor mit einem Ständer anwendbar. Halten Sie sich beim Kauf eines Alleskönner-Standfußes bitte an die Aufstellungsanweisungen des Handbuchs Ihres Alleskönner-Standfußes. Kippen, Schwenken Ist der Ständer am Monitor befestigt, können Sie diesen neigen und drehen, um den bestmöglichen Ansichtwinkel einzustellen. -
Seite 59: Höhenverstellung
Höhenverstellung HINWEIS: Der Ständer kann um bis zu 115 mm nach oben ausgezogen werden. Die nachstehende Abbildung zeigt, wie Sie den Fuß ausziehen können. Dual-Monitor Einrichtung Die empfohlene Dual-Monitor Konfiguration: Querformat (Seite an Seite) Monitor bedienen... -
Seite 60: Problemlösung
Problemlösung ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: Schalten Sie sowohl Computer als auch Monitor aus. -
Seite 61: Selbstdiagnose
oder Diese Anzeige erscheint auch im Normalbetrieb, wenn das Videokabel getrennt oder beschädigt ist. Schalten Sie den Monitor aus und schließen Sie das Videokabel neu an; schalten Sie anschließend sowohl den Computer als auch den Monitor wieder ein. Falls Ihr Monitorbildschirm nach den obigen Schritten immer noch leer bleibt, überprüfen Sie bitte Ihre Videokarte und den Computer;... -
Seite 62: Allgemeine Probleme
So starten Sie die Selbstdiagnose: Überzeugen Sie sich davon, dass der Bildschirm sauber ist (kein Staub auf dem Bildschirm). Trennen Sie das/die Videokabel von der Rückseite des Computers. Der Monitor wechselt nun in den Selbsttestmodus. Halten Sie Taste 1 an der Vorderseite 5 Sekunden lang gedrückt. Ein grauer Bildschirm erscheint. - Seite 63 • Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können. • Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell- Internetseiten: http://www.dell.com/support/monitors. Dauerhaft LCD-Bildschirm • Schalten Sie den Monitor aus und wieder ein.
-
Seite 64: Produktspezifische Probleme
Sicherheitsrelevante Sichtbare • Verzichten Sie auf eigenmächtige Reparaturversuche. Themen Anzeichen von • Wenden Sie sich unverzüglich an Dell. Rauch oder Funken Abschaltprobleme Monitor • Achten Sie darauf, dass das Videosignalkabel richtig und schaltet sich fest an Monitor und Computer angeschlossen ist. -
Seite 65: Universal Serial Bus (Usb) Spezifische Probleme
Kein Eingangssignal Kein Bild; die LED • Überprüfen Sie die Signalquelle. Vergewissern Sie wenn Bedientasten leuchtet weiß auf sich, dass sich der Computer nicht im gedrückt werden Energiesparmodus befindet. Dazu bewegen Sie die Maus oder drücken eine beliebige Taste an der Tastatur. -
Seite 66: Lautsprecherspezifische Probleme
WLAN Maus Reagiert nicht oder • Vergrößern Sie den Abstand zwischen den USB 3.0 funktioniert nicht reagiert langsam Peripheriegeräten und dem WLAN USB Empfänger. oder ist langsam • Stellen Sie Ihren WLAN USB Empfänger so nah wie möglich an der WLAN Maus auf. •... -
Seite 67: Anhang
Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden. Dell bietet mehrere Online und auf Telefon basierende Support- und Service- Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind.
