Theben LUXOR 413 Montageanleitung

Montageanleitung

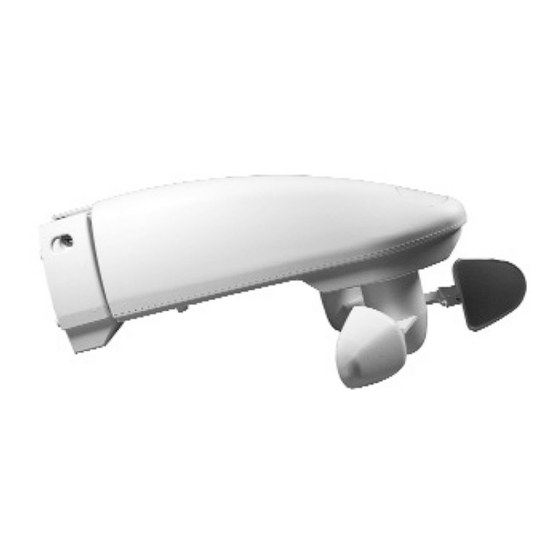

Windsensor LUXOR 413
413 0 000
1.0 Bestimmungsgemäße Verwendung
Der Windsensor LUXOR 413 wird in kleineren Gewerbeobjekten und
Wohnhäusern eingesetzt. Der Windsensor erweitert die schon bestehende
LUXOR-Geräteserie und ist nur geeignet für LUXOR 411.
2.0 Sicherheit
HINWEIS
Montage ausschließlich von Elektrofachkraft durchführen
lassen!
Beachten Sie:
• Eine Markise/Jalousie benötigt zum Einfahren bei Wind einige Zeit.
Legen Sie die Windschwellen deshalb unter den vom Markisen-/
Jalousienhersteller angegebenen Wert.
• Bei Temperaturen deutlich unter dem Gefrierpunkt und bei Wind kann
der Windsensor einfrieren.
• Die Markise/Jalousie ist nicht vor plötzlichen Windböen geschützt.
3.0 Montage
1. Abdeckung abnehmen.
2. Schraube a lösen.
3. Windsensor an Wand mon-
tieren (siehe Befestigungs-
bilder).
4. Windsensor gemäß Anschluss-
bilder anschließen.
5. Abdeckung verschrauben.
6. Position einstellen.
7. Schraube a anziehen.
Windsensor waagrecht nahe dem Sonnenschutz montieren
(siehe Abb.) und nicht im Windschatten.
Hinweis: - Einbaulage waagrecht
- Windrad unten
Theben AG Service
Hohenbergstr. 32 Tel. +49 (0) 90 01 84 32 36
72401 Haigerloch Fax +49 (0) 74 74/6 92-207
Tel. +49 (0) 74 74/6 92-0 hotline@theben.de
Fax +49 (0) 74 74/6 92-150
Adresses, telephone numbers etc. at
www.theben.de
Befestigung
309 158 01
• Sie können den Windsensor mit dem Wandhalter befestigen. Er läßt sich
bis zu 180° schwenken.
• Wenn Sie die Position eingestellt haben, sichern Sie die Einstellung mit
der Schraube a.
Schraube a
Wandhalter um 90° gedreht
4.0 Anschluss
Anschluss an LUXOR 411
+ +
24 V 1.75 A
Netzteil 24 V DC
907 0 330
L N
5.0 Technische Daten
Temperaturbereich:
Schutzart:
Schutzklasse:
Mastbefestigung:
Versorgungsspannungsbereich:
Kabeltyp:
Kabellänge:
Wandhalter um 180° gedreht
Mast- und Eckbefestigung
(Sonderzubehör 907 0 380, muss extra bei
Theben bestellt werden)
Wandhalter
– –
C1
COM
+ –
LUXOR 413
+ –
NC
–25 °C bis +60 °C
IP 43 nach EN 60529
III (SELV) nach EN 60730-1
Dm 60–80 mm (Sonderzubehör)
12 V–24 V DC (SELV)
Typ YCYM oder Y(ST)Y
bis 100 m
Wandhalter
N L
C2 C3
LUXOR 411
411 0 000
N
L1
L2
