revolt ZX-2824-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser Reise-Powerbank. Laden Sie
die Powerbank im Auto über den Zigarettenanzünder-Anschluss
und im Zimmer über eine 230-V-Steckdose auf. Oder
verwenden Sie die Powerbank als USB-Netzteil.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neue
Powerbank optimal einsetzen können.
Lieferumfang
 Reise-Powerbank

Bedienungsanleitung
Technische Daten
Li-Po-Akku 5.000 mAh
100-240 V AC
Eingang
12-24 V DC
5 V DC / 1 A (USB1)
Ausgang
5 V DC / 2,1 A (USB2)
1 x Kfz-Stecker
Anschlüsse 1 x Euro-Stecker
2 x USB-Buchse
Überspannungsschutz Ja
Entladungsschutz Ja
Kurzschlussschutz Ja
Überstromschutz Ja
Maße 120 x 67 x 25 mm
Gewicht 185 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Reise-Powerbank
mit 5.000 mAh, 12-/24- und 230--V-Stecker, 2 x USB, 3,1 A, 15,5 W

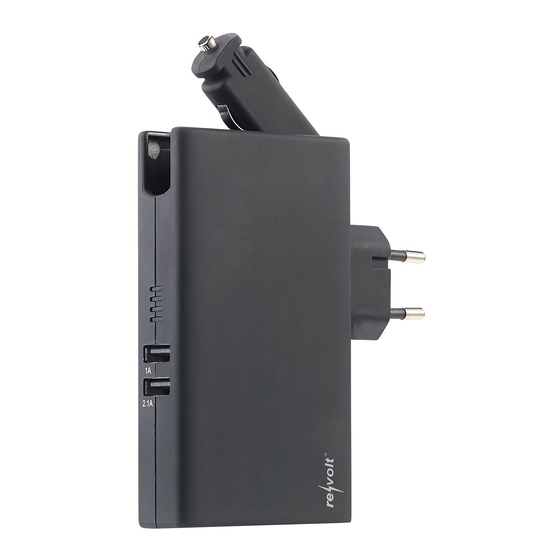

Produktdetails
Kfz-Stecker
Euro-Stecker
Euro-Stecke-Taste
Akku laden
HINWEIS:
Laden Sie Ihre Powerbank vor dem ersten
Gebrauch mindestens acht Stunden lang auf.
Der Akku Ihrer Powerbank kann entweder über 12-/24-V (Auto)
oder 230-V (Zimmer) geladen werden.
Kfz-Stecker (12-/24-V)
1. Klappen Sie den Kfz-Stecker aus.
2. Verbinden Sie den Kfz-Stecker Ihrer Powerbank mit dem
Zigarettenanzünder-Anschluss des Fahrzeugs.
3. Schalten Sie den Motor ein. Der Akku wird geladen. Während
des Ladevorgangs leuchten die Balken der Akku-Anzeige
nacheinander auf und erlöschen dann wieder.
4. Sobald der Akku vollständig geladen ist, leuchten alle Balken
der Akku-Anzeige dauerhaft. Trennen Sie Ihre Powerbank
von der Stromversorgung.
Euro-Stecker (230-V)
1. Drücken Sie auf die Euro-Stecker-Taste. Der Euro-Stecker
springt raus.
2. Verbinden Sie den Euro-Stecker Ihrer Powerbank mit einer
geeigneten Steckdose. Der Akku wird geladen. Während des
Ladevorgangs leuchten die Balken der Akku-Anzeige
nacheinander auf und erlöschen dann wieder.
Bedienungsanleitung – Seite 1
3. Sobald der Akku vollständig geladen ist, leuchten alle Balken
der Akku-Anzeige dauerhaft. Trennen Sie Ihre Powerbank
von der Stromversorgung.
4. Halten Sie die Euro-Stecker-Taste gedrückt und klappen Sie
den Euro-Stecker wieder in Ihre Powerbank zurück, bis er
einrastet.
HINWEIS:
Beim Aufladen mit 230 V wird das Gerät heißer als
sonst, da es sich hier um eine Schnellladung handelt.
Verwendung
Akku-Anzeige
Powerbank
1. Schließen Sie bis zu zwei Mobilgeräte an die
USB-1-Buchse
USB-Anschlüsse Ihrer Powerbank an.
USB-2-Buchse
2. Das Mobilgerät wird sofort geladen. Die Akku-Anzeige
leuchtet und zeigt die verbleibende Akku-Kapazität an.
USB-Netzteil
1. Fahren Sie den Kfz- oder Euro-Stecker aus.
2. Verbinden Sie ein USB-Gerät mit einem USB-Anschluss Ihrer
Powerbank.
3. Verbinden Sie Ihre Powerbank mit einer geeigneten
Stromquelle (Zigarettenanzünder-Anschluss / Steckdose).
HINWEIS:
Der Akku Ihrer Powerbank wird dabei erst geladen,
nachdem das angeschlossene Gerät aufgeladen oder
ausgesteckt ist.
Akku-Anzeige
Balken
© REV1 – 07.07.2017 – BS//SL
ZX-2824-675
Akku-Kapazität
1 1-25 %
2 26-50 %
3 51-75 %
4 76-100 %
