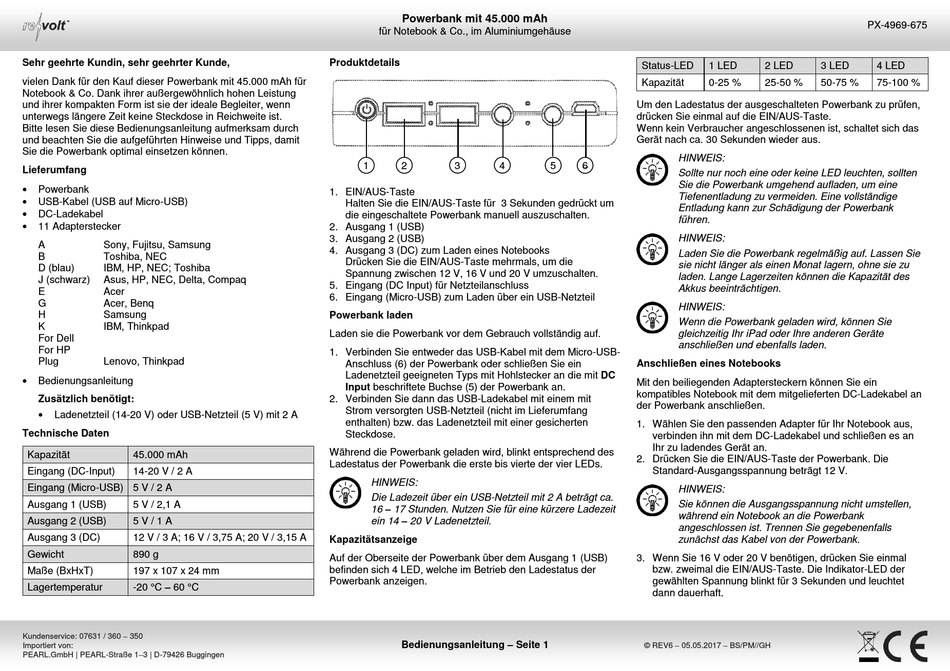

revolt mit 45.000 mAh Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser Powerbank mit 45.000 mAh für
Notebook & Co. Dank ihrer außergewöhnlich hohen Leistung
und ihrer kompakten Form ist sie der ideale Begleiter, wenn
unterwegs längere Zeit keine Steckdose in Reichweite ist.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie die Powerbank optimal einsetzen können.
Lieferumfang
 Powerbank

USB-Kabel (USB auf Micro-USB)

DC-Ladekabel
 11 Adapterstecker
A Sony, Fujitsu, Samsung
B Toshiba, NEC
D (blau) IBM, HP, NEC; Toshiba
J (schwarz) Asus, HP, NEC, Delta, Compaq
E Acer
G Acer, Benq
H Samsung
K IBM, Thinkpad
For Dell
For HP
Plug Lenovo, Thinkpad

Bedienungsanleitung
Zusätzlich benötigt:

Ladenetzteil (14-20 V) oder USB-Netzteil (5 V) mit 2 A
Technische Daten
Kapazität 45.000 mAh
Eingang (DC-Input) 14-20 V / 2 A
Eingang (Micro-USB) 5 V / 2 A
Ausgang 1 (USB) 5 V / 2,1 A
Ausgang 2 (USB) 5 V / 1 A
Ausgang 3 (DC) 12 V / 3 A; 16 V / 3,75 A; 20 V / 3,15 A
Gewicht 890 g
Maße (BxHxT) 197 x 107 x 24 mm
-20 °C – 60 °C
Lagertemperatur
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Powerbank mit 45.000 mAh
für Notebook & Co., im Aluminiumgehäuse
Produktdetails
1 2 3 4
1. EIN/AUS-Taste
Halten Sie die EIN/AUS-Taste für 3 Sekunden gedrückt um
die eingeschaltete Powerbank manuell auszuschalten.
2. Ausgang 1 (USB)
3. Ausgang 2 (USB)
4. Ausgang 3 (DC) zum Laden eines Notebooks
Drücken Sie die EIN/AUS-Taste mehrmals, um die
Spannung zwischen 12 V, 16 V und 20 V umzuschalten.
5. Eingang (DC Input) für Netzteilanschluss
6. Eingang (Micro-USB) zum Laden über ein USB-Netzteil
Powerbank laden
Laden sie die Powerbank vor dem Gebrauch vollständig auf.
1. Verbinden Sie entweder das USB-Kabel mit dem Micro-USB-
Anschluss (6) der Powerbank oder schließen Sie ein
Ladenetzteil geeigneten Typs mit Hohlstecker an die mit DC
Input beschriftete Buchse (5) der Powerbank an.
2. Verbinden Sie dann das USB-Ladekabel mit einem mit
Strom versorgten USB-Netzteil (nicht im Lieferumfang
enthalten) bzw. das Ladenetzteil mit einer gesicherten
Steckdose.
Während die Powerbank geladen wird, blinkt entsprechend des
Ladestatus der Powerbank die erste bis vierte der vier LEDs.
HINWEIS:
Die Ladezeit über ein USB-Netzteil mit 2 A beträgt ca.
16 – 17 Stunden. Nutzen Sie für eine kürzere Ladezeit
ein 14 – 20 V Ladenetzteil.
Kapazitätsanzeige
Auf der Oberseite der Powerbank über dem Ausgang 1 (USB)
befinden sich 4 LED, welche im Betrieb den Ladestatus der
Powerbank anzeigen.
Bedienungsanleitung – Seite 1
Status-LED 1 LED
Kapazität 0-25 %
Um den Ladestatus der ausgeschalteten Powerbank zu prüfen,
drücken Sie einmal auf die EIN/AUS-Taste.
Wenn kein Verbraucher angeschlossenen ist, schaltet sich das
Gerät nach ca. 30 Sekunden wieder aus.
HINWEIS:
5 6
Sollte nur noch eine oder keine LED leuchten, sollten
Sie die Powerbank umgehend aufladen, um eine
Tiefenentladung zu vermeiden. Eine vollständige
Entladung kann zur Schädigung der Powerbank
führen.
HINWEIS:
Laden Sie die Powerbank regelmäßig auf. Lassen Sie
sie nicht länger als einen Monat lagern, ohne sie zu
laden. Lange Lagerzeiten können die Kapazität des
Akkus beeinträchtigen.
HINWEIS:
Wenn die Powerbank geladen wird, können Sie
gleichzeitig Ihr iPad oder Ihre anderen Geräte
anschließen und ebenfalls laden.
Anschließen eines Notebooks
Mit den beiliegenden Adaptersteckern können Sie ein
kompatibles Notebook mit dem mitgelieferten DC-Ladekabel an
der Powerbank anschließen.
1. Wählen Sie den passenden Adapter für Ihr Notebook aus,
verbinden ihn mit dem DC-Ladekabel und schließen es an
Ihr zu ladendes Gerät an.
2. Drücken Sie die EIN/AUS-Taste der Powerbank. Die
Standard-Ausgangsspannung beträgt 12 V.
HINWEIS:
Sie können die Ausgangsspannung nicht umstellen,
während ein Notebook an die Powerbank
angeschlossen ist. Trennen Sie gegebenenfalls
zunächst das Kabel von der Powerbank.
3. Wenn Sie 16 V oder 20 V benötigen, drücken Sie einmal
bzw. zweimal die EIN/AUS-Taste. Die Indikator-LED der
gewählten Spannung blinkt für 3 Sekunden und leuchtet
dann dauerhaft.
© REV6 – 05.05.2017 – BS/PM//GH
PX-4969-675
2 LED 3 LED 4 LED
25-50 % 50-75 % 75-100 %
