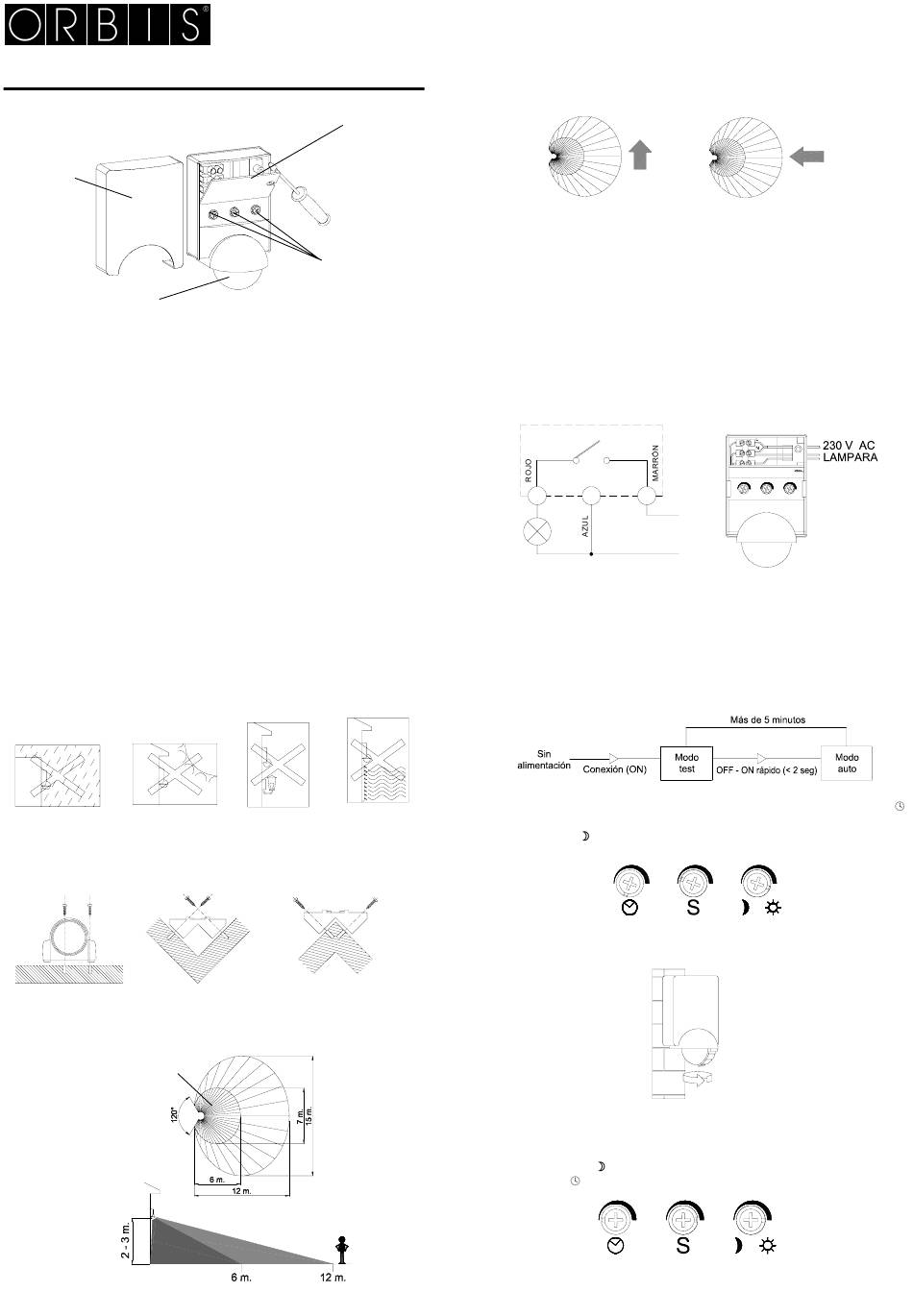

INTERRUPTOR DE PROXIMIDAD
INSTRUCCIONES DE EMPLEO
TAPA DE
PROTECCION
LENTE
DESCRIPCIÓN
El interruptor de proximidad PROXIMAT capta las emisiones invisibles
infrarrojas procedentes de personas y otras fuentes de calor sin emitir
ningún tipo de radiación.
Cuando una fuente de calor se mueve delante del PROXIMAT su
circuito de salida se activa; una vez que deja de captar el movimiento se
desactiva tras un tiempo de retardo regulable.
El PROXIMAT reacciona únicamente cuando las condiciones de luz
están por debajo del nivel seleccionado.
INSTALACIÓN
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe
ser realizada por un instalador autorizado.
ANTES DE PROCEDER A LA INSTALACIÓN DESCONECTE LA
ALIMENTACIÓN.
El aparato está internamente protegido contra las interferencias por un
circuito de seguridad. No obstante, algunos campos magnéticos
especialmente fuertes pueden llegar a alterar su funcionamiento, por
tanto, no debe instalarse próximo a cargas inductivas (motores,
transformadores, antenas de telefonía, centros de transformación,
maquinaria industrial, etc.).
MONTAJE
En pared evitando que en su área de detección se encuentren
superficies altamente reflectantes (líquidos, mármol, etc.), elementos
sujetos a cambios bruscos
acondicionado, posibles corrientes de aire) o fuentes luminosas.
NO EXPONER
PROTEGER
AL SOL
DE LA
LLUVIA
Incluye accesorio de fijación en rincón y en esquina.
La altura ideal de montaje es entre 2 y 3 metros y la dirección del
movimiento de la fuente de calor se debe procurar que sea transversal a
la lente del PROXIMAT.
AREA DE MAYOR
SENSIBILIDAD
PROXIMAT
TAPA DE
CONEXIONES
BOTONES DE AJUSTE
de temperatura (calefacción,
NO COLOCAR
NO COLOCAR
CERCA DE
SOBRE FUENTES
LAMPARAS
DE CALOR
En la instalación del PROXIMAT se debe tener en cuenta que la
detección se produce al cruzar sus haces de detección, y por lo tanto si
la fuente de calor a detectar va en paralelo a los haces, la detección se
produce a una menor distancia, ya que no atraviesa los haces, hasta
que llega muy cerca del aparato
MAYOR SENSIBILIDAD
En las figuras superiores la flecha indica la dirección del movimiento de
la persona u objeto a detectar.
La temperatura ambiente del recinto donde se instala el PROXIMAT
influye bastante en la sensibilidad de la detección y por tanto en la
distancia de detección. A mayor temperatura peor sensibilidad, ya que el
aparato funciona por detección del movimiento de una fuente de calor
(en la mayor parte de los casos 36 ºC temperatura del cuerpo humano),
cuando mas cercana a 36 ºC sea la temperatura ambiente peor es la
detección.
CONEXIÓN
Conectar de acuerdo al siguiente esquema
PUESTA EN SERVICIO. AJUSTES
Al conectar por 1ª vez, o después de una desconexión prolongada el
aparato entra en modo TEST.
independientemente del nivel luminoso ajustado y siempre con 10
segundos de temporización, lo que nos facilita el ajuste del campo de
detección. Después de 5 minutos el aparato pasa automáticamente a
modo AUTO, permitiendo ajustar el tiempo y la luminosidad. Se puede
pasar a modo AUTO, antes de transcurridos los 5 minutos, realizando
aire
un apagado y encendido rápido (Menos de 2 segundos).
En la parte frontal del PROXIMAT se encuentran los selectores: " "
para la regulación del tiempo de retardo, "S" para regular la sensibilidad
de detección y "
AJUSTE DEL CAMPO DE DETECCIÓN
La cabeza puede girar 180º desplazando la zona de detección como
indica la figura
Para ajustar el campo de detección seguir los siguientes pasos:
- Gire el selector "S" a la posición máxima.
- Girar el selector "
- El selector " " a la posición mínima.
Comprobar la cobertura moviéndose en los límites del campo de
detección.
MENOR SENSIBILIDAD
N L
L
N
En este modo el aparato detecta
☼" para regular la luminosidad.
☼" hasta la posición "☼".
