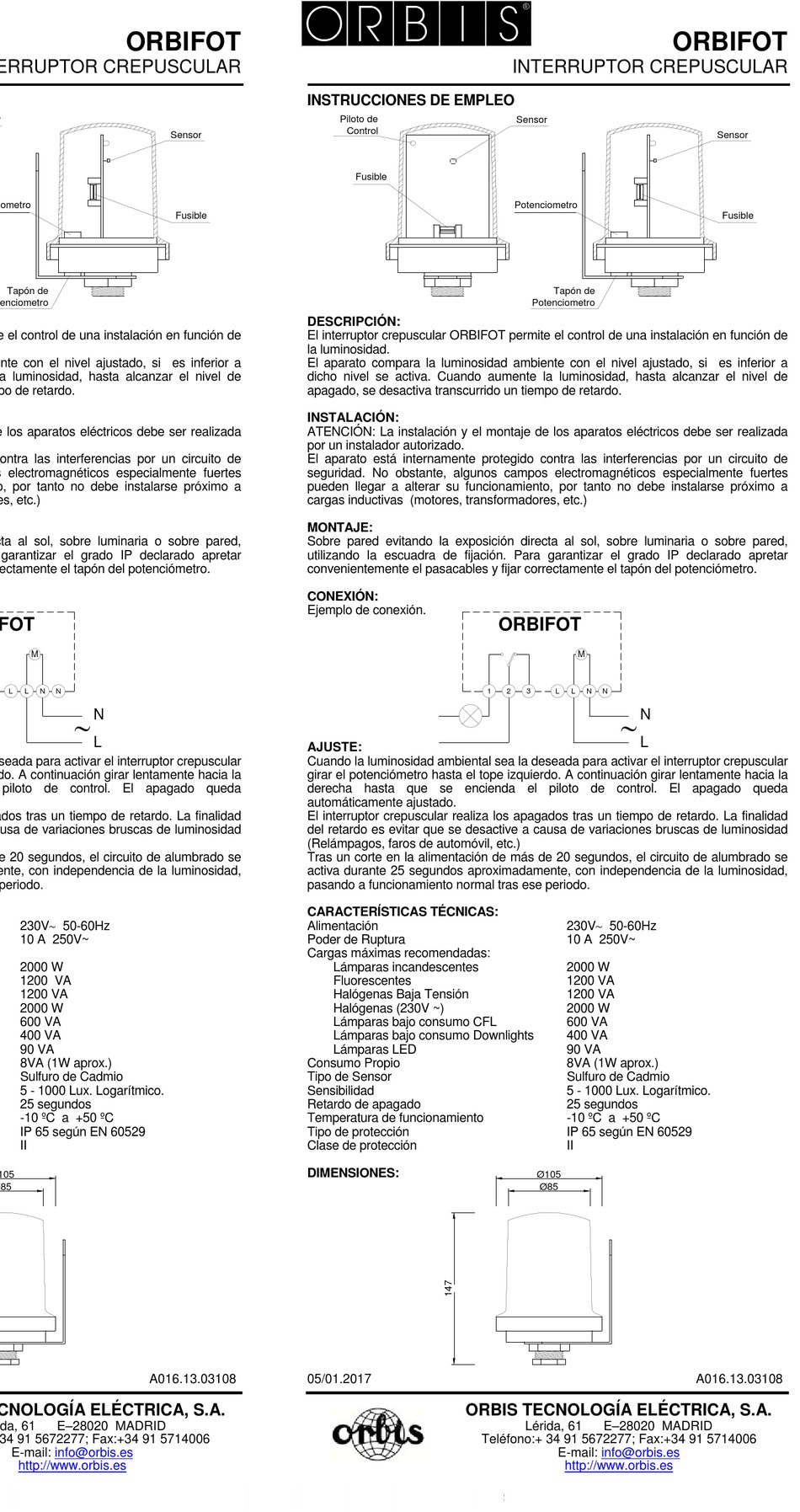

INSTRUCCIONES DE EMPLEO
Piloto de
Control
Fusible
DESCRIPCIÓN:
El interruptor crepuscular ORBIFOT permite el control de una instalación en función de
la luminosidad.
El aparato compara la luminosidad ambiente con el nivel ajustado, si es inferior a
dicho nivel se activa. Cuando aumente la luminosidad, hasta alcanzar el nivel de
apagado, se desactiva transcurrido un tiempo de retardo.
INSTALACIÓN:
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe ser realizada
por un instalador autorizado.
El aparato está internamente protegido contra las interferencias por un circuito de
seguridad. No obstante, algunos campos electromagnéticos especialmente fuertes
pueden llegar a alterar su funcionamiento, por tanto no debe instalarse próximo a
cargas inductivas (motores, transformadores, etc.)
MONTAJE:
Sobre pared evitando la exposición directa al sol, sobre luminaria o sobre pared,
utilizando la escuadra de fijación. Para garantizar el grado IP declarado apretar
convenientemente el pasacables y fijar correctamente el tapón del potenciómetro.
CONEXIÓN:
Ejemplo de conexión.
AJUSTE:
Cuando la luminosidad ambiental sea la deseada para activar el interruptor crepuscular
girar el potenciómetro hasta el tope izquierdo. A continuación girar lentamente hacia la
derecha hasta que se encienda el piloto de control. El apagado queda
automáticamente ajustado.
El interruptor crepuscular realiza los apagados tras un tiempo de retardo. La finalidad
del retardo es evitar que se desactive a causa de variaciones bruscas de luminosidad
(Relámpagos, faros de automóvil, etc.)
Tras un corte en la alimentación de más de 20 segundos, el circuito de alumbrado se
activa durante 25 segundos aproximadamente, con independencia de la luminosidad,
pasando a funcionamiento normal tras ese periodo.
CARACTERÍSTICAS TÉCNICAS:
Alimentación
Poder de Ruptura
Cargas máximas recomendadas:
Lámparas incandescentes
Fluorescentes
Halógenas Baja Tensión
Halógenas (230V ~)
Lámparas bajo consumo CFL
Lámparas bajo consumo Downlights
Lámparas LED
Consumo Propio
Tipo de Sensor
Sensibilidad
Retardo de apagado
Temperatura de funcionamiento
Tipo de protección
Clase de protección
DIMENSIONES:
05/01.2017
INTERRUPTOR CREPUSCULAR
Sensor
Potenciometro
Tapón de
Potenciometro
ORBIFOT
1 2 3 L
Ø105
Ø85
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61
Teléfono:+ 34 91 5672277; Fax:+34 91 5714006
E-mail:
M
L N N

N
L
230V 50-60Hz
10 A 250V~
2000 W
1200 VA
1200 VA
2000 W
600 VA
400 VA
90 VA
8VA (1W aprox.)
Sulfuro de Cadmio
5 - 1000 Lux. Logarítmico.
25 segundos
-10 ºC a +50 ºC
IP 65 según EN 60529
II
E–28020 MADRID
info@orbis.es
http://www.orbis.es
ORBIFOT
Sensor
Fusible
A016.13.03108
