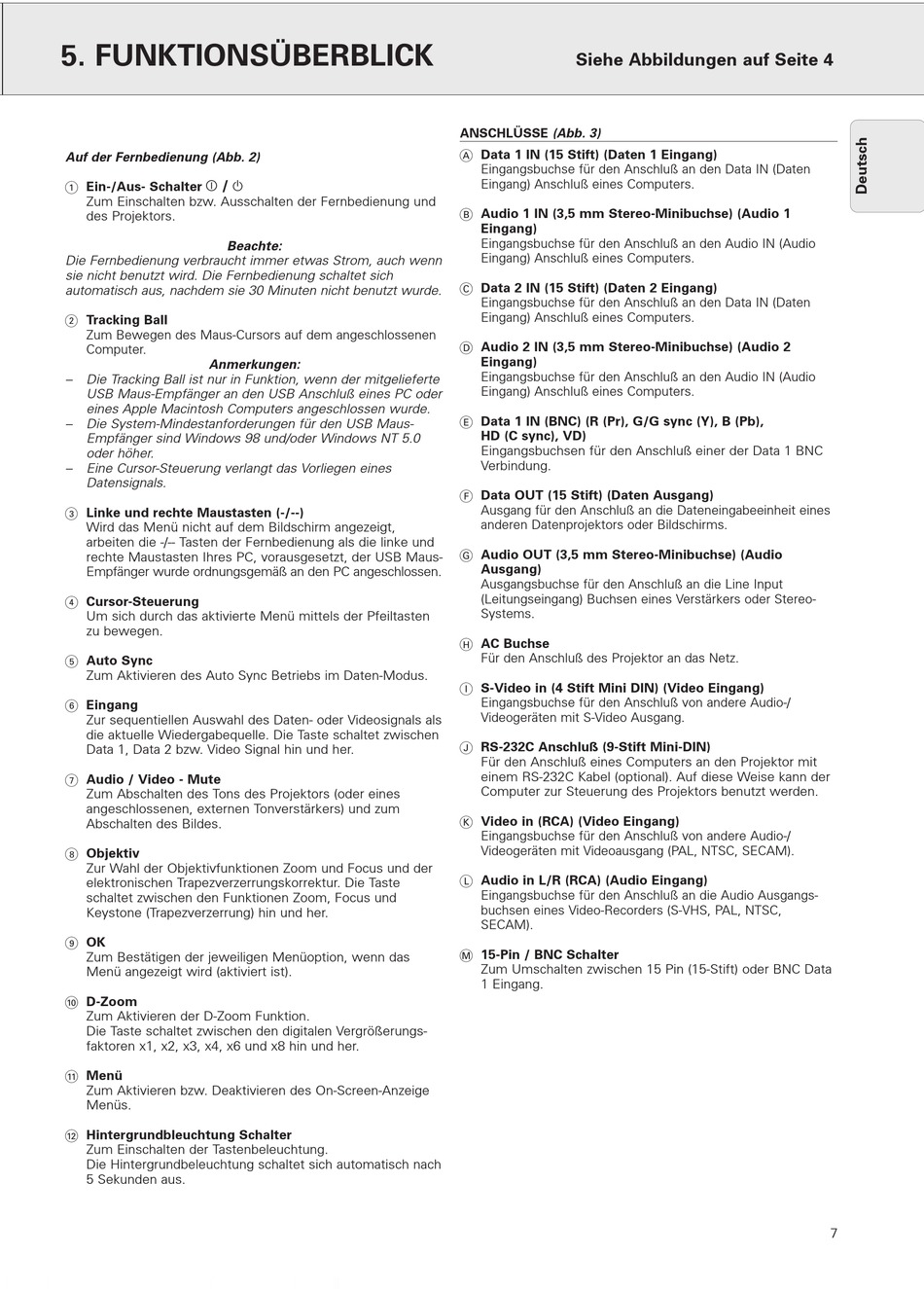

5. FUNKTIONSÜBERBLICK
Auf der Fernbedienung (Abb. 2)
z / y
1 Ein-/Aus- Schalter
Zum Einschalten bzw. Ausschalten der Fernbedienung und
des Projektors.
Beachte:
Die Fernbedienung verbraucht immer etwas Strom, auch wenn
sie nicht benutzt wird. Die Fernbedienung schaltet sich
automatisch aus, nachdem sie 30 Minuten nicht benutzt wurde.
2 Tracking Ball
Zum Bewegen des Maus-Cursors auf dem angeschlossenen
Computer.
Anmerkungen:
–
Die Tracking Ball ist nur in Funktion, wenn der mitgelieferte
USB Maus-Empfänger an den USB Anschluß eines PC oder
eines Apple Macintosh Computers angeschlossen wurde.
–
Die System-Mindestanforderungen für den USB Maus-
Empfänger sind Windows 98 und/oder Windows NT 5.0
oder höher.
–
Eine Cursor-Steuerung verlangt das Vorliegen eines
Datensignals.
3 Linke und rechte Maustasten (-/--)
Wird das Menü nicht auf dem Bildschirm angezeigt,
arbeiten die -/-- Tasten der Fernbedienung als die linke und
rechte Maustasten Ihres PC, vorausgesetzt, der USB Maus-
Empfänger wurde ordnungsgemäß an den PC angeschlossen.
4 Cursor-Steuerung
Um sich durch das aktivierte Menü mittels der Pfeiltasten
zu bewegen.
5 Auto Sync
Zum Aktivieren des Auto Sync Betriebs im Daten-Modus.
6 Eingang
Zur sequentiellen Auswahl des Daten- oder Videosignals als
die aktuelle Wiedergabequelle. Die Taste schaltet zwischen
Data 1, Data 2 bzw. Video Signal hin und her.
7 Audio / Video - Mute
Zum Abschalten des Tons des Projektors (oder eines
angeschlossenen, externen Tonverstärkers) und zum
Abschalten des Bildes.
8 Objektiv
Zur Wahl der Objektivfunktionen Zoom und Focus und der
elektronischen Trapezverzerrungskorrektur. Die Taste
schaltet zwischen den Funktionen Zoom, Focus und
Keystone (Trapezverzerrung) hin und her.
9 OK
Zum Bestätigen der jeweiligen Menüoption, wenn das
Menü angezeigt wird (aktiviert ist).
0 D-Zoom
Zum Aktivieren der D-Zoom Funktion.
Die Taste schaltet zwischen den digitalen Vergrößerungs-
faktoren x1, x2, x3, x4, x6 und x8 hin und her.
! Menü
Zum Aktivieren bzw. Deaktivieren des On-Screen-Anzeige
Menüs.
@ Hintergrundbleuchtung Schalter
Zum Einschalten der Tastenbeleuchtung.
Die Hintergrundbeleuchtung schaltet sich automatisch nach
5 Sekunden aus.
Siehe Abbildungen auf Seite 4
ANSCHLÜSSE (Abb. 3)
A Data 1 IN (15 Stift) (Daten 1 Eingang)
Eingangsbuchse für den Anschluß an den Data IN (Daten
Eingang) Anschluß eines Computers.
B Audio 1 IN (3,5 mm Stereo-Minibuchse) (Audio 1
Eingang)
Eingangsbuchse für den Anschluß an den Audio IN (Audio
Eingang) Anschluß eines Computers.
C Data 2 IN (15 Stift) (Daten 2 Eingang)
Eingangsbuchse für den Anschluß an den Data IN (Daten
Eingang) Anschluß eines Computers.
D Audio 2 IN (3,5 mm Stereo-Minibuchse) (Audio 2
Eingang)
Eingangsbuchse für den Anschluß an den Audio IN (Audio
Eingang) Anschluß eines Computers.
E Data 1 IN (BNC) (R (Pr), G/G sync (Y), B (Pb),
HD (C sync), VD)
Eingangsbuchsen für den Anschluß einer der Data 1 BNC
Verbindung.
F Data OUT (15 Stift) (Daten Ausgang)
Ausgang für den Anschluß an die Dateneingabeeinheit eines
anderen Datenprojektors oder Bildschirms.
G Audio OUT (3,5 mm Stereo-Minibuchse) (Audio
Ausgang)
Ausgangsbuchse für den Anschluß an die Line Input
(Leitungseingang) Buchsen eines Verstärkers oder Stereo-
Systems.
H AC Buchse
Für den Anschluß des Projektor an das Netz.
I S-Video in (4 Stift Mini DIN) (Video Eingang)
Eingangsbuchse für den Anschluß von andere Audio-/
Videogeräten mit S-Video Ausgang.
J RS-232C Anschluß (9-Stift Mini-DIN)
Für den Anschluß eines Computers an den Projektor mit
einem RS-232C Kabel (optional). Auf diese Weise kann der
Computer zur Steuerung des Projektors benutzt werden.
K Video in (RCA) (Video Eingang)
Eingangsbuchse für den Anschluß von andere Audio-/
Videogeräten mit Videoausgang (PAL, NTSC, SECAM).
L Audio in L/R (RCA) (Audio Eingang)
Eingangsbuchse für den Anschluß an die Audio Ausgangs-
buchsen eines Video-Recorders (S-VHS, PAL, NTSC,
SECAM).
M 15-Pin / BNC Schalter
Zum Umschalten zwischen 15 Pin (15-Stift) oder BNC Data
1 Eingang.
7
