Inhaltszusammenfassung für Renfert SILENT powerCAM EC

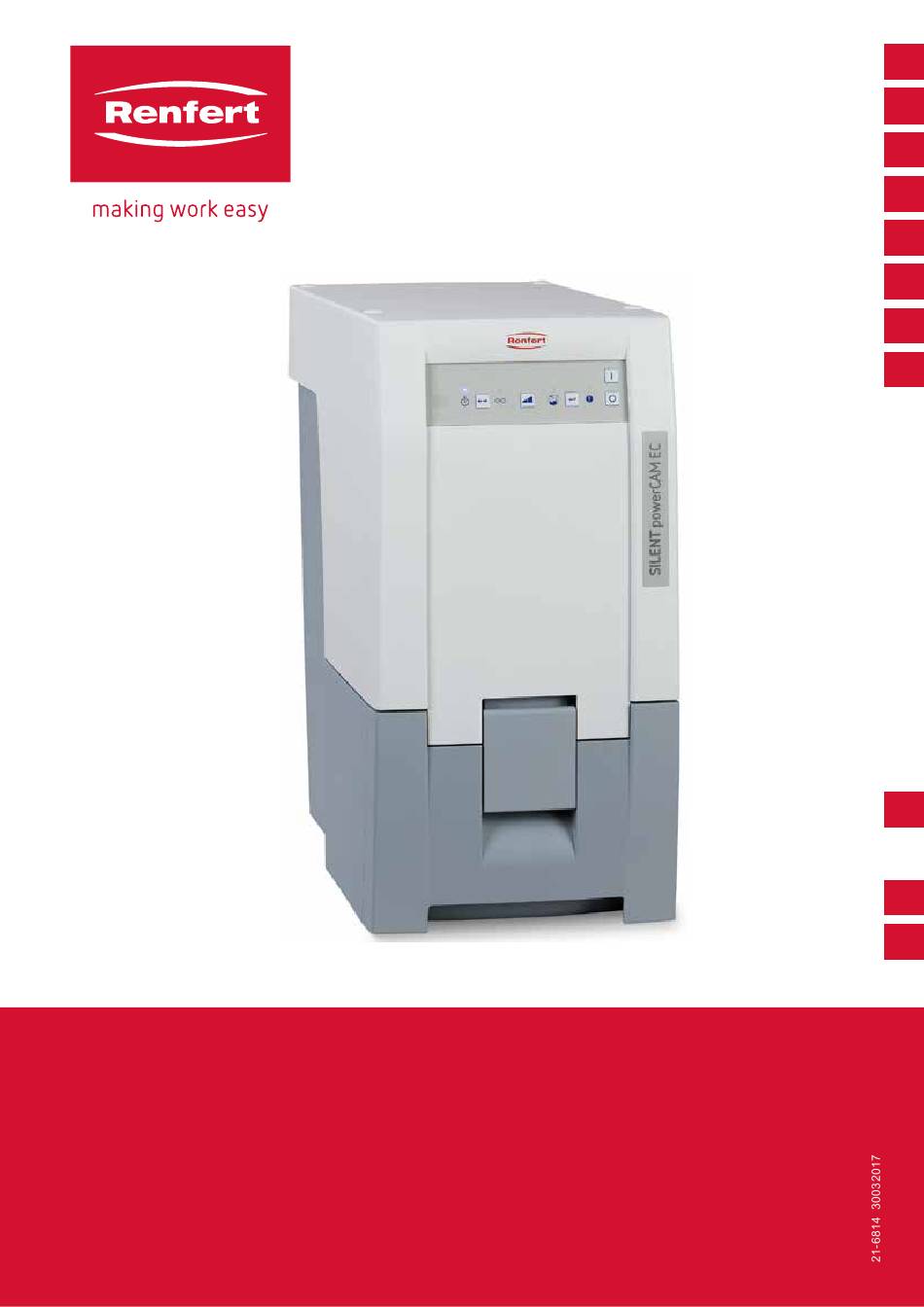

  • Seite 1 SILENT powerCAM EC Made in Germany...
  • Seite 2 Die Abluft muss mit dem optionalen Abluftschlauch (A) direkt aus einem Unterschranksystem heraus geführt werden, wenn bestehende Abluftöffnungen nicht den folgenden Abbildungen (B, C) entsprechen. The exhaust air must be allowed to escape directly from the cupboard by means of the optional- ly available exhaust air duct (A) if the existing opening vents do not correspond to the following pictures (B, C).
  • Seite 3 ...
  • Seite 4  min. 250 x 120 mm min. 10 x 5 inch...
  • Seite 5 ...
  • Seite 6 SILENT powerCAM EC Originalbedienungsanleitung Made in Germany...
  • Seite 7: Inhaltsverzeichnis

    Inhalt Einleitung ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 1�1 Verwendete Symbole �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� Sicherheit ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�1 Bestimmungsgemäße Verwendung ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�2 Bestimmungswidrige Verwendung ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�3 Umgebungsbedingungen für den sicheren Betrieb ���������������������������������������������������������������������������������������������������������������������������������������������� 2�4 Umgebungsbedingungen für Lagerung und Transport ������������������������������������������������������������������������������������������������������������������������������������� 2�5 Gefahren- und Warnhinweise ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2�5�1 Allgemeine Hinweise ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 2.5.2 Spezifische Hinweise �����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������...
  • Seite 8: Einleitung

    Jede über die in dieser Anleitung hinausgehende Verwendung gilt als nicht bestimmungsgemäß� Für hieraus resultierende Schäden haftet der Hersteller nicht� An diesem Produkt dürfen nur die von der Firma Renfert GmbH gelieferten oder freigegebenen Zubehör- und Ersatzteile verwendet werden� Die Verwendung von anderen Zubehör- oder Ersatzteilen kann die Sicherheit des Gerätes beeinträchtigen, birgt das Risiko schwerer Verletzungen, kann zu Schäden an der...
  • Seite 9: 2�4 Umgebungsbedingungen Für Lagerung Und Transport

    • bei Verschmutzungsgrad 2, • bei Überspannungskategorie II� *) Von 5 - 30 ºC [41 - 86 ºF] ist das Gerät bei einer Luftfeuchtigkeit von bis zu 80 % einsatzfähig� Bei Temperaturen von 31 - 40 ºC [87,8 - 104 ºF] muss die Luftfeuchtigkeit proportional abnehmen, um die Einsatzbereitschaft zu ge- währleisten (z�B�...
  • Seite 10: 2�6 Zugelassene Personen

    ► das Produkt in irgendeiner Art und Weise verändert wird - außer den in der Bedienungsanleitung beschriebenen Veränderungen. ► das Produkt nicht vom Fachhandel repariert oder nicht mit Original Renfert Ersatzteilen eingesetzt wird. ► das Produkt trotz erkennbarer Sicherheitsmängel oder Beschädigungen weiter verwendet wird.
  • Seite 11: 3�3 Lieferumfang

    2934 0009 Schnittstellenkabel Typ D, 5 m 2934 0010 Schnittstellenkabel Typ E, 5 m 2934 0011 Schnittstellenkabel Typ F, 5 m 2934 0012 Schnittstellenkabel Typ F, 5 m, mit C14 Adapter Für weitere Details oder weiteres Zubehör siehe auch www.renfert.com. - 6 -...
  • Seite 12: Inbetriebnahme

    Inbetriebnahme Auspacken ⇒ Entnehmen Sie das Gerät und die Zubehörteile dem Versandkarton� ⇒ Prüfen Sie die Lieferung auf Vollständigkeit (vergleiche Lieferumfang)� Aufstellen Die Absaugung ist ein Standgerät und darf nicht liegend betrieben werden� Platzieren Sie die Absaugung so, dass: • der Abluftaustritt (11, Abb� 1) nicht behindert wird� •...
  • Seite 13: 4�5 Anschluss An Cam-Schnittstelle

    Anschluss an CAM-Schnittstelle Zur Fernsteuerung der Absaugung ausschließlich die dafür vorhandene CAM-Schnittstelle verwenden. Bei CAM-Anlagen, die nur eine geschaltete Netzspannung zur Verfügung stellen, unbedingt „Schnittstellenkabel Typ F“ verwenden. Wird die Absaugung über eine Stromversorgung der CAM-Anlage sehr häufig ein- und ausgeschaltet, kann dies sowohl bei der CAM-Anlage wie auch bei der Absaugung zu Schäden an der Elektronik führen.
  • Seite 14: 5�3 Saugleistung

    Saugleistung Die Saugleistung der Absaugung kann in 2 Stufen eingestellt werden� Ändern der Saugleistung: ⇒ Saugleistung -Taste (23) drücken� ♦ Umschalten in andere Stufe (nur bei Dauerbetrieb)� Die Absaugung startet immer mit der zuletzt verwendeten Saugleistung� Abb. 7 Filterabreinigung Um eine maximale Saugleistung zu gewährleisten, verfügt die Absaugung über eine Vorrichtung zur Ab- reinigung der Feinfiltereinheit. Die Abreinigung dauert ca. 8 Sek.
  • Seite 15: 5�5�1 Signalton (Buzzer)

    5.5.1 Signalton (Buzzer) Wenn eingeschaltet, werden verschiedene Eingaben mit einem Signalton bestätigt� Zum Ändern: ⇒ Betriebsart -Taste (21) 3 Sek� drücken� LED1 LED2 LED3 LED4 ♦ Starten des Programmiermodus� ⇒ Betriebsart -Taste (21) erneut 1 x drücken� Abb. 9 ♦ blinkt�...
  • Seite 16: 5�5�3 Nachlaufzeit Der Saugturbine

    5.5.3 Nachlaufzeit der Saugturbine Nachlaufzeit = Zeit zwischen dem AUS-Kommando der CAM-Anlage und dem Ausschalten der Saugtur- LED1 LED2 LED3 LED4 bine� Dafür kann zwischen 6 Zeiten gewählt werden� Nachlaufzeit / Sek. Blinksignale der Anzeige T1a/T1b Werkseinstellung Zum Ändern: ⇒ Betriebsart -Taste (21) 3 Sek� drücken� LED2 LED3 LED4...
  • Seite 17: Feinfilter Wechseln

    Bei schwerem Sauggut (z.B. Zirkonstaub) wird für eine sichere Entnahme und einen sicheren Transport die Verwendung von 2 Entsorgungssäcken empfohlen (Sack-in-Sack Lösung). Nur Original Renfert Entsorgungssäcke verwenden (siehe Zubehör). Feinfilter wechseln Durch die Überwachung der Strömungsgeschwindigkeit (interner Drucksensor) wird die Wirksamkeit der Filterabreinigung festgestellt�...
  • Seite 18: 6�5 Sicherungen

    - Kap� 4�2 Aufstellen beachten� - Externe Abluftführung verwenden (siehe Kap� 4�6)� Alle 4 Anzeigen blin- • Fehler in der Elektronik� • Kontakt mit Renfert / Service aufnehmen� ken. • Saugturbine läuft nicht� • Nach einem Wechsel der Saugturbine den Steckkon- takt der Saugturbine prüfen�...
  • Seite 19 Störung Ursache Abhilfe Die Saugleistung ist • Eingestellte Saugleistung zu gering� • Größere Saugstufe wählen� nicht ausreichend. • Verstopfung oder Leckage im Saug- • Saugschlauch prüfen� schlauch� • Beachten Sie bitte auch die Hinweise in Kap� 4�4� • Staubschublade nicht dicht� •...
  • Seite 20: Technische Daten

    Technische Daten SILENT powerCAM EC 2939 0000 Nennspannung: 230 V zulässige Netzspannung: 220 - 240 V Netzfrequenz: 50 / 60 Hz Leistungsaufnahme *): 1610 VA Netzeingangssicherung: 2 x 15 A (T) LpA **) (bei max� Volumenstrom): 54 dB(A) Ø Saugstutzen: - innen 42 mm [1�65 inch]...
  • Seite 21: Cam-Schnittstelle

    CAM-Schnittstelle Zur Kommunikation mit einer CAM-Anlage steht eine galvanisch getrennte, bi-direktionale Schnittstelle zur Verfügung� Über zwei Eingangssingale und zwei Ausgangssignale können jeweils 4 Kommandos von der Absaugung empfangen werden bzw� 4 Statusinformationen an die CAM-Anlage gesendet werden� Pin-Belegung CAM-Schnittstelle (8, Abb. 1) Typ: RJ45 Bezeichnung Out2 - GND...
  • Seite 22: 9�3 Steckerbelegung Schnittstellenkabel

    Steckerbelegung Schnittstellenkabel Schnittstellenkabel Typ A: Absaugung CAM-Anlage RJ 45 Stecker Lumberg SV40 Rückseite (mit Schraubverschluss) Pin 8 Pin 1 (+) Pin 7 Pin 4 (-) Schnittstellenkabel Typ B: Absaugung CAM-Anlage RJ 45 Stecker Stereo Klinke 3,5 mm Pin 8 Pin 1 (+) Pin 7 Pin 2 (-) Schnittstellenkabel Typ C:...
  • Seite 23: 10 Garantie

    10 Garantie Bei sachgemäßer Anwendung gewährt Renfert Ihnen auf alle Teile des Geräts eine Garantie von 3 Jahren� SILENT powerCAM EC: Auf den Saugmotor wird eine Garantie von 3 Jahren, maximal jedoch für die Dauer von 5000 Be- triebsstunden (Motorlaufzeit) gewährt.
  • Seite 24 Montageanleitung • Assembly Instruction • Instruction d’installation Istruzioni l’istallazione • Instrucciones de montaje • Руководство по монтажу 90002 1584 Feinfilter SILENT TC / EC • Fine filter SILENT TC / EC • Filtre fin SILENT TC / EC Filtro fine SILENT TC / EC • Filtro fine SILENT TC / EC • Фильтр тонкой очистки SILENT TC / EC 2 seconds - 1 / 4 -...
  • Seite 25 - 2 / 4 - 90002 1584...
  • Seite 26  “press” “press” “click” “click” - 3 / 4 - 90002 1584...
  • Seite 27 - 4 / 4 - 90002 1584...
  • Seite 28 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
