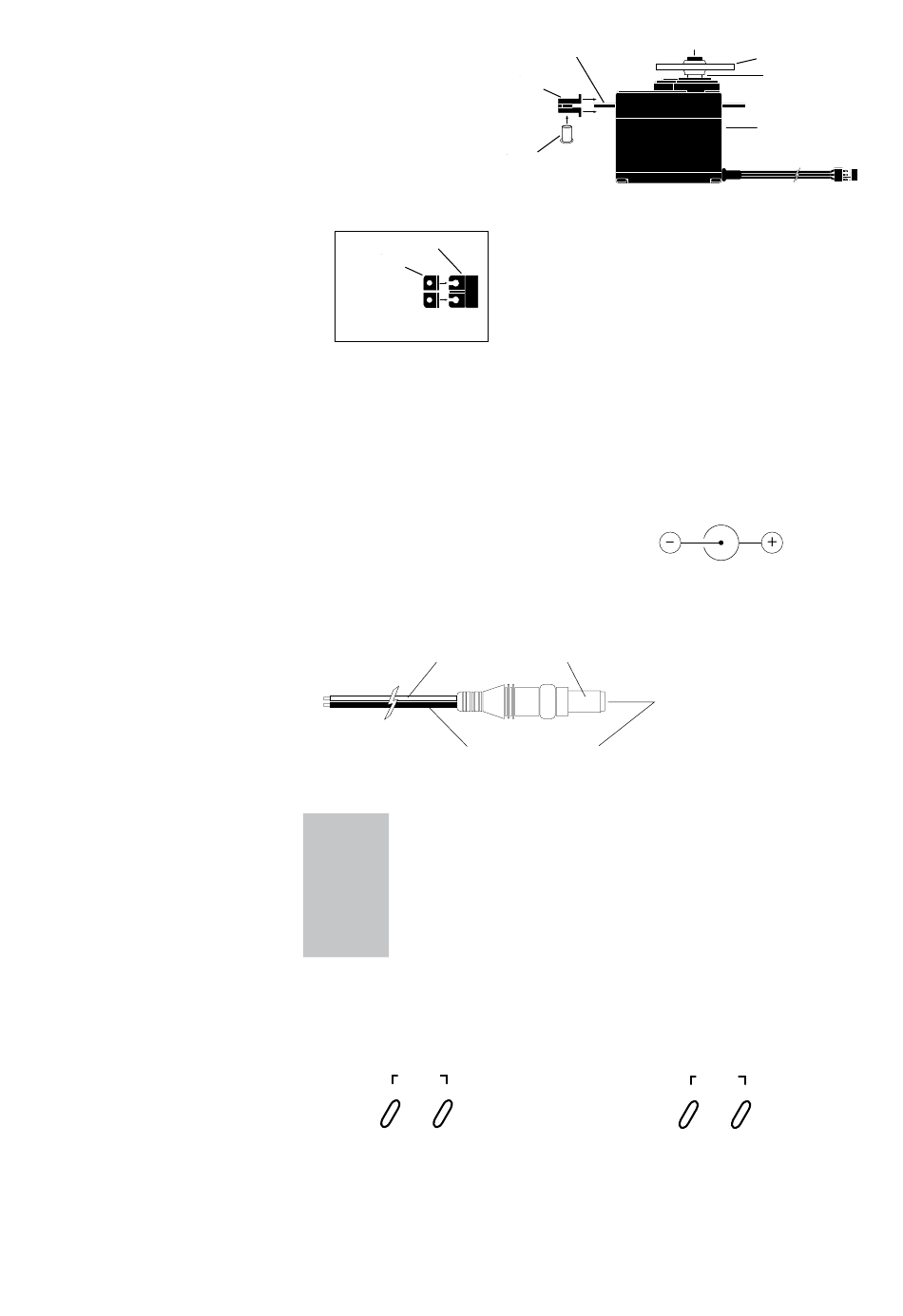

Aufbau der
Servos

Ladebuchse

Eingabetasten
und Anzeige
12
Hinweis: in
Fahrzeugen, die von
Verbrennungsmotoren
angetrieben werden,
verwendet man
Gummitüllen (evtl. auch
Ösen).
Befestigungsflansch
Gummitüllen
Auf der rechten Seite des Senders finden Sie die Ladebuchse, in die nur Stecker von
Wandladegeräten mir JR®-Steckern passen. Versuchen Sie nicht, ein Ladegerät einer
anderen Marke zu verwenden, da eine eventuell vertauschte Polarität Ihr System beschädigen
kann. Benützen Sie den JR-Wandlader nur dann, wenn Ihre DX2.0 mit NiMh-Akkus (separat
erhältlich) ausgerüstet ist!
Polarität der Ladebuchse am Spektrum-Sender:
SKIZZE FÜR EIN OPTIONALES SENDERLADEKABEL
CHARGER PIGTAIL FOR RECEIVER
Taste
SCROLL
CHANNEL
RED–POSITIVE / BROWN–NEGATIVE / ORANGE–SIGNAL
INCREASE
DECREASE
ENTER
SCROLL
Drücken Sie bei eingeschaltetem Sender auf
SCROLL, um in den Funktionsmodus zu
gelangen.
Befestigungsflansch
Gummitüllen
Buchse
ROT ZUM PLUSPOL
SCHWARZ ZUM MINUSPOL
Verwendung:
zur Navigation durch die vorhandenen Funktionen
zum Anwählen des gewünschten Kanals
zum Erhöhen des Werts der angewählten Funktion
zum Verringern des Werts der angewählten Funktion
Um in den Systemmodus zu kommen, müssen
Sie die Tasten SCROLL und CHANNEL
gleichzeitig drücken und halten, während Sie den
CHANNEL
Drücken Sie gleichzeitig auf INCREASE
und DECREASE, um die Anzeige zu
löschen oder um die Werksvorgaben
wiederherzustellen.
Befestigungsschraube für Servoarm
Servoarm (Ruderhorn)
Servo-Antriebswelle
Servogehäuse
Servo-Anschlusskabel
CLEAR
INCREASE DECREASE
