Montageanweisung

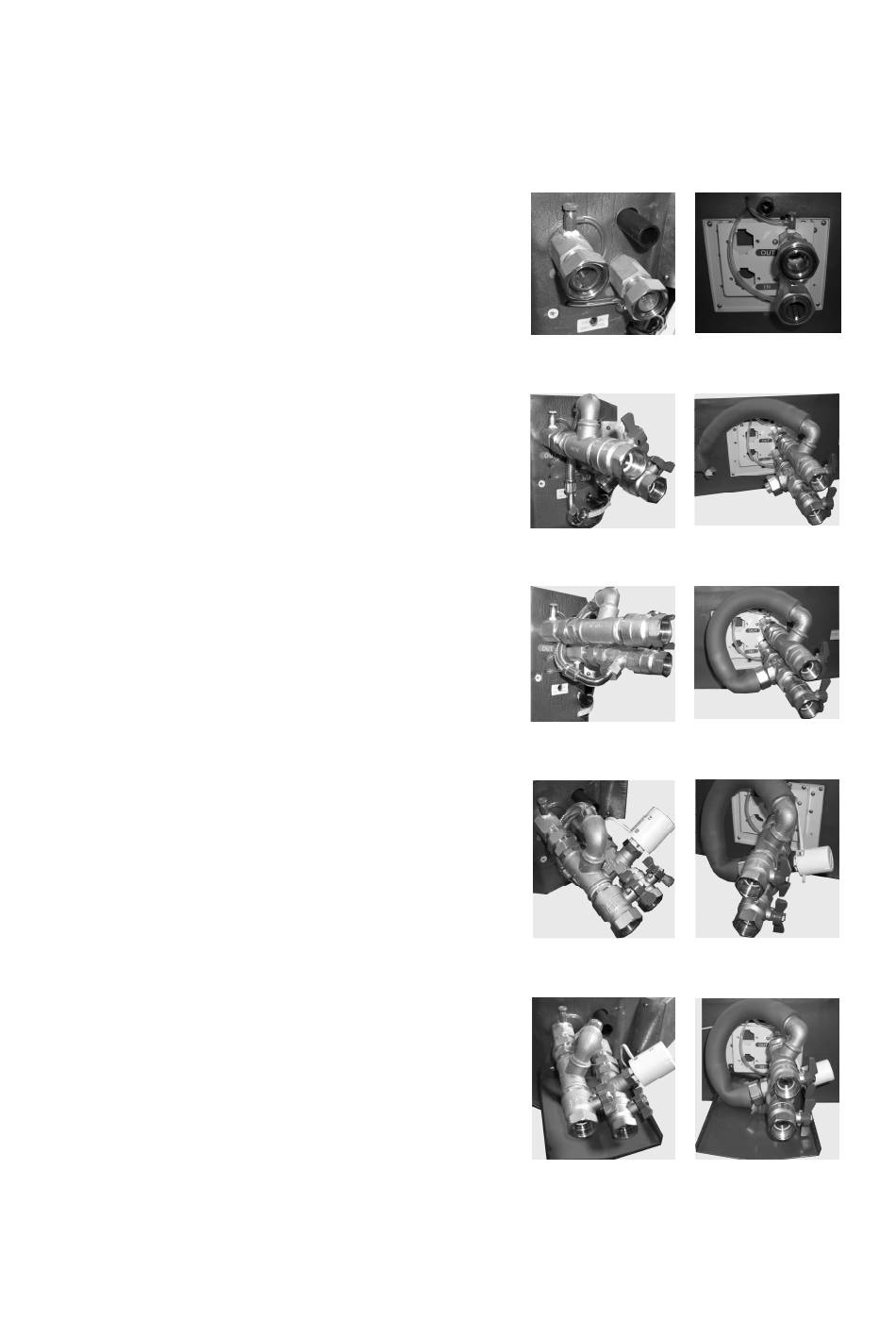

1. Versehen Sie die beiden Verschraubungen
4 und 5 mit entsprechenden Dichtungsmit-
tel, und montieren Sie diese an den Gerä-
teanschlüssen für Vor– und Rücklauf.
Bei der Ventilbaugruppe der KWD 65-105
ist die flach dichtende Verschraubung am
Vorlauf und die konisch dichtende Ver-
schraubung am Rücklauf zu montieren.
2. Montieren Sie das Dreiwege-Ventil und
den Bypass an den entsprechenden Ver-
schraubungen.
Bei der KWD 20-50 ist der richtige Sitz der
Dichtringe zu beachten.
Bei der KWD 65-105 ist die Flachdichtung
7 zwischen der Verschraubung und dem
Dreiwege-Ventil zu montieren.
3. Verbinden Sie den Flex-Schlauch des By-
passes mit dem Dreiwege-Ventil und mon-
tieren Sie die Flachdichtung 6 dazwischen.
4. Ziehen Sie jetzt alle Verschraubungen fest
an.
5. Montieren Sie den thermisch betätigten
Ventilkopf auf dem Dreiwege Ventil, und
schrauben Sie diesen fest.
6. Verdrahten Sie die Leitung im Anschluß-
kasten wie in der Bedienungsanleitung der
Deckenkassette beschrieben.
7. Montieren Sie die Kondensatwanne der
Ventilbaugruppe.
Im Lieferumfang der Deckenkassette ent-
halten.
8. Kontrollieren Sie, ob sich die Ventilbau-
gruppe im Abtropfbereich der Kondensat-
wanne befinden.
Alle Teile der Ventilbaugruppe, die sich
nicht innerhalb des Abtropfbereiches der
Kondensatwanne befinden, sind bauseitig
dampfdiffusionsdicht zu isolieren.
2
KWD 20-50
KWD 65-105
