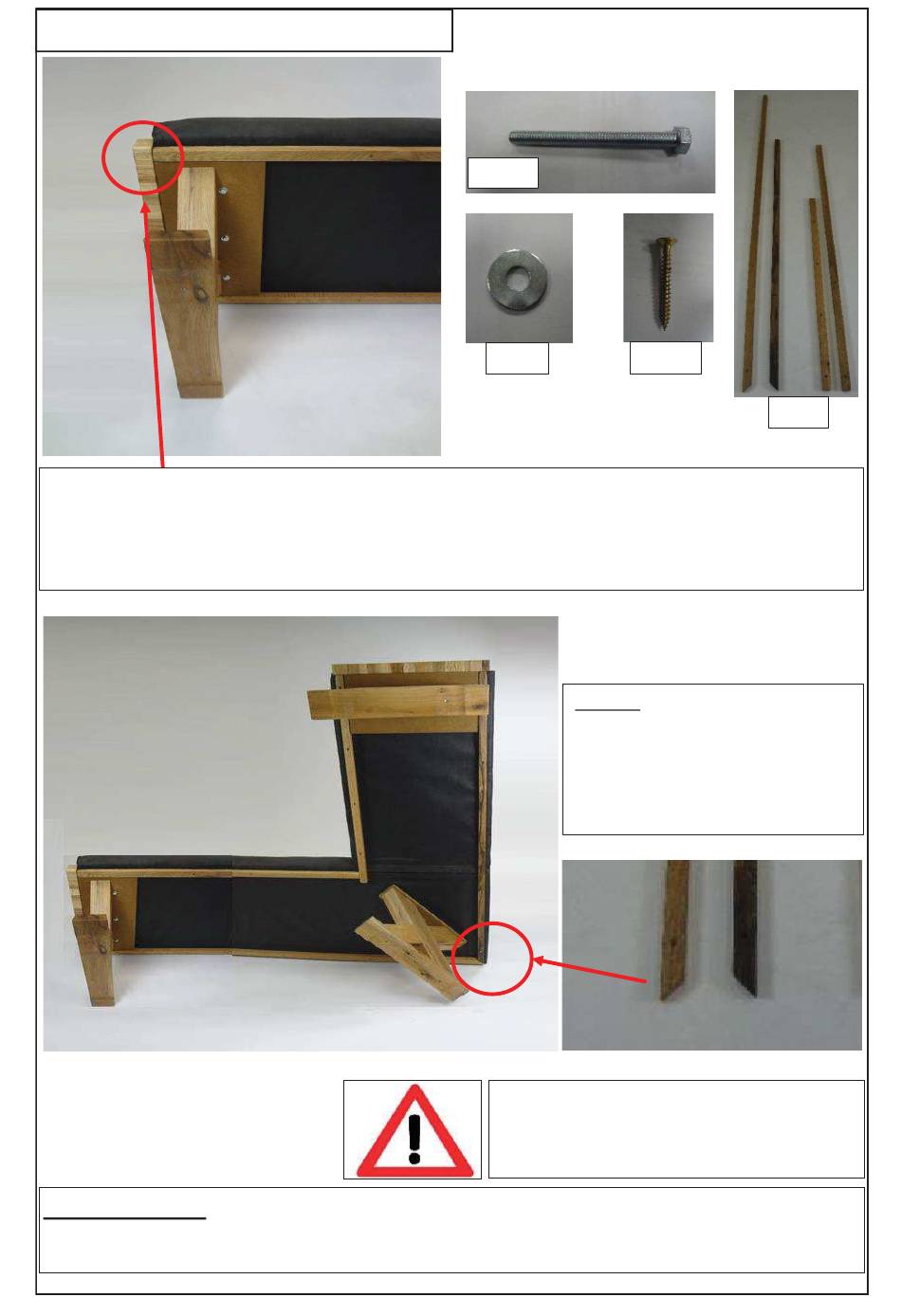

3. Montage des Untergestell
Detail A
Verschrauben Sie nun die Außenwangen sowie die Innenwange mit dem Sitzpolster an den vorgegebenen
Positionen. Verwenden Sie hierfür die Schraube (Nr.11) und die Unterlegscheibe (Nr. 8.)
Positionieren Sie danach die Zierleisten (Nr.5) bündig mit den Außenwangen (Siehe Detail A und das Bild
unten). Befestigen Sie jetzt die Zierleisten an der Unterseite des Sitzpolster mittels der Senkkopfschrauben
(Nr.10).
Wichtiger Hinweis:
Bei nicht vorschriftsmäßiger und / oder nicht fachgerechter Montage sowie unsachgemäßer Nutzung
wird bei Personen- und / oder Sachschäden keinerlei Haftung übernommen!
Nr.11
Nr.8
Nr.10
Hinweis:
Die hinteren 2 Zierleisten stoßen auf
Gehrung zusammen.
Die kurze Leiste ist für das kurze
Sitzpolster und die lange Leiste für
das längere Sitzpolster
- Eckbank mit 2-3 Personen umdrehen!
- Das Untergestell in Schräglage
nicht belasten!
Nr.5
5
