Inhaltszusammenfassung für NIEHOFF Sitzmoebel MELINA

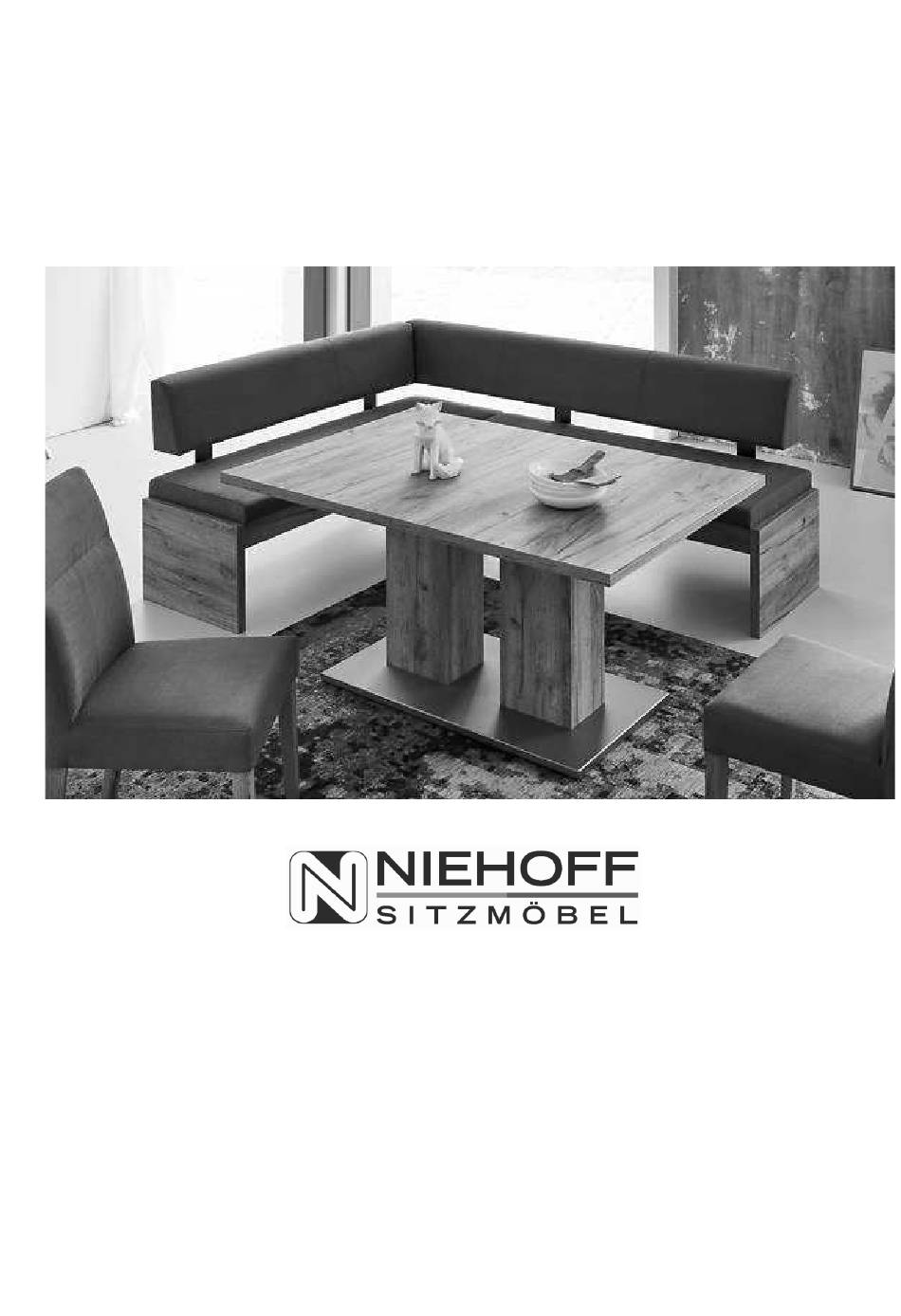

- Seite 1 Montageanleitung (Bitte aufbewahren) Eckbank MELINA...
- Seite 2 Ausführung rechts Ausführung links 185x145 cm 145x185 cm 155x205 cm 205x155 cm...
- Seite 3 Servicecard Eckbank Bezeichnung Menge Bitte tragen Sie bei benötigten Teilen Sitzpolster Schenkel LI/RE 2 Stück die entsprechende Menge in die Rückenpolster lang 1 Stück nebenstehende Tabelle ein und Rückenpolster kurz 1 Stück kontaktieren Ihren Möbelhändler. Holzdübel 10x50 16 Stück Gewindeschraube M6x35 8 Stück Linsenkopfschraube 4x40 15 Stück...
- Seite 4 1. Montage Bankschenkel Nr. 4 Nr. 5 Verwenden Sie hierzu eine Innenwange (Nr.11) und eine Außenwange (Nr.9). Stecken Sie acht Dübel (Nr.4) in die äußeren Bohrungen. Verbinden Sie jetzt zwei Querstreben (Nr.10) mit den Wangen. Dabei ist darauf zu achten, dass die Querstrebe mit den Ausschnitten an die hintere Seite montiert wird.
- Seite 5 2. Vormontage Rückenpolster Schritt 2.1 Nr.12 Verbinden Sie zwei Winkel (Nr.12) mit acht Senkkopfschrauben 5x25 (Nr.8) an das lange Rückenpolster (Nr.2) Schritt 2.2 Nr.12 Verbinden Sie zwei Winkel (Nr.12) mit acht Senkkopfschrauben 5x25 (Nr.8) an das kurze Rückenpolster (Nr.3) Schritt 2.3 Nr.2 Nr.3 Verbinden Sie nun das kurze (Nr.3) mit dem langen (Nr.2)
- Seite 6 3. Endmontage Schritt 3.1 Schieben Sie das vormontierte Rückenpolster von hinten in die Ausschnitte der Querstreben und schrauben diese anschließend mit den Senkkopfschrauben 5x25 (Nr.8) fest. Wichtiger Hinweis: Bei nicht vorschriftsmäßiger und / oder nicht fachgerechter Montage sowie unsachgemäßer Nutzung wird bei Personen- und / oder Sachschäden keinerlei Haftung übernommen. 05 / 2018 Rev: 1...
