Inhaltszusammenfassung für NIEHOFF Sitzmoebel 6943

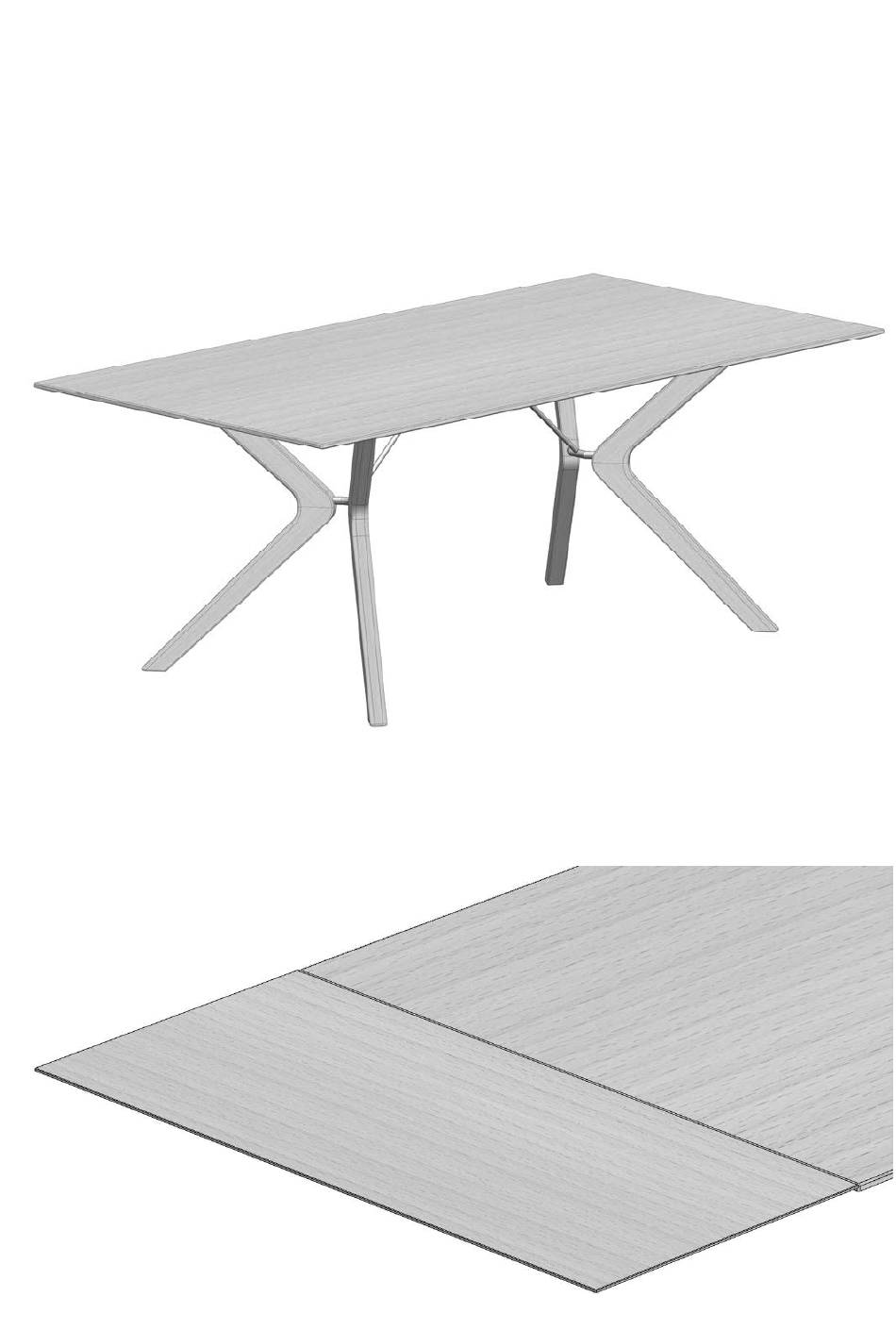

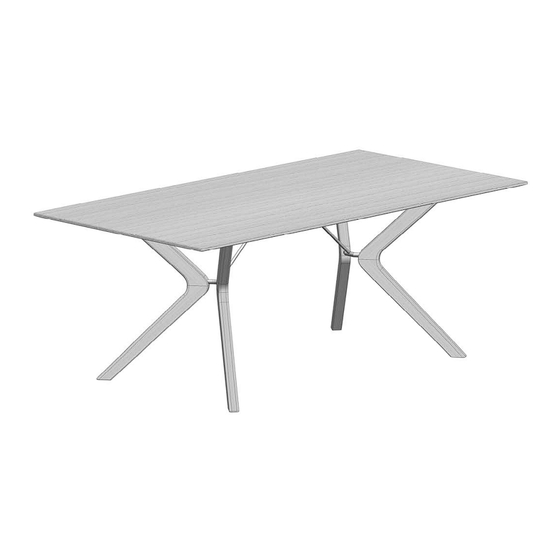

- Seite 1 Aufbauanweisung (assembly instructions) Modell 6943 optional: 1 bis 2 Ansteckplatten 6903 - Bitte Montagereihenfolge beachten...
- Seite 2 Modell 6943 Aufbauanweisung (assembly instructions) Déballage / Unpacking / Uitpakken / Auspacken Tischoberteil: Öffnen der Verpackung Positionieren Sie den Karton so, dass der Packstückaufkleber richtig herum lesbar ist. Oberen Karton abheben. Das Oberteil während der Montage im schützenden Karton liegen lassen, oder auf eine andere, vor Beschädigungen...
- Seite 3 Modell 6943 Aufbauanweisung (assembly instructions) Servicecard: Tischoberteil Nr. 1 Nr. 1 20 Stck. Flachkopfschraube M8 x 45 Nr. 2 20 Stck. U-Scheibe 8,4x16x1,6 Nr. 3 1 Stck. Sechskantschlüssel SW5 Nr. 3 Nr. 2 Servicecard: Gestell Nr. 19 Nr. 4 3 Stck. Senkkopfschraube 4,5 x 40 Nr.
- Seite 4 Modell 6943 Aufbauanweisung (assembly instructions) 1.) Vorbereitung der Gestelle Nr. 6 Die Gestelle nach oben aus dem Karton heben. Distanzleiste Nr. 20, Gestellarme Nr. 6 und Beschlagbeutel entnehmen, indem Sie den Nr. 20 Pappstreifen lösen. 2.) Lösen der Gestelle von der Transportplatte 3.) Eindrehen der Gestellarme...
- Seite 5 Modell 6943 Aufbauanweisung (assembly instructions) 4.) Montage der Distanzleiste für die Gestellarmbefestigung Die Distanzleiste Nr. 20 mit den Senkkopfschrauben Nr. 4 an die Tischplatte anschrauben. Nr. 4 Nr. 20 5.) GESTELLMONTAGE ! ACHTUNG ! Unterschiedliche Reihenfolge mit oder ohne Ansteckplattenauszug (Entscheidung gilt für jede Tischseite separat)
- Seite 6 Modell 6943 Aufbauanweisung (assembly instructions) 5.2.) Montage des Gestells mit Ansteckplattenauszug Die im Anlieferungszustand an der Tischplatte vorhandenen Distanzplatten abschrauben. Die Rohre Nr. 13 des Ansteckplattenauszugs auflegen Die Distanzplatteneinheit aus dem Ansteckplattenpackstück über die Auszugrohre legen. Das Mittelteil der Distanzplatteneinheit mit den Schrauben Nr. 9 und dem Innensechskantschlüssel Nr.
- Seite 7 Modell 6943 Aufbauanweisung (assembly instructions) 6.) Montage der Ansteckplatte Tischplatte und Ansteckplatte mit der Oberseite auf eine saubere und weiche Unterlage legen. Beide Platten müssen plan aufliegen. 6.1.) Vorbereitung der Ansteckplatte Anschrauben des 2-tlg. Plattenverbinders und der Nr. 18 2-tlg. Aushebesicherung.
- Seite 8 Modell 6943 Aufbauanweisung (assembly instructions) 5.2.) Montieren der Auszugblende Nr. 14 Nr. 16 großer Abstand kleiner Abstand Nr. 10 Nr. 13 Nr. 10 Nr. 13 Die Auszugblende ist vorgebohrt. Hinweis: die Blende sitzt mittig von der Tischplatte, aber asymmetrisch vor dem Auszug.
- Seite 9 Modell 6943 Aufbauanweisung (assembly instructions) Bedienungshinweis Ansteckplattenfunktion: 1.) Feststellschrauben Nr. 7 der Auszugrohre Nr. 13 beidseitig lösen und Auszug ganz herausziehen. 2.) Kupplungen Nr. 12 des zweiteiligen Plattenverbinders unter der Tischplatte beidseitig öffnen. 3.) Plattenverbinder Nr. 11 an der Ansteckplatte in gerade Position drehen.
