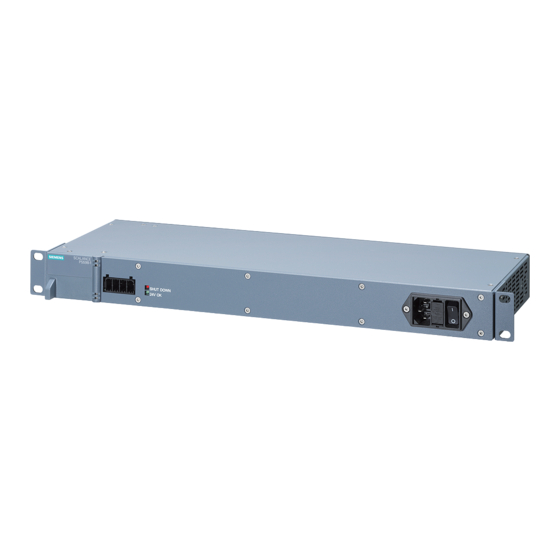

- Seite 1 A5E03275848A-01 SIMATIC NET 09/2011 Kompaktbetriebsanleitung Netzteil PS598-1 für SCALANCE XR-500M Deutsch A5E03275848A-01 © SIEMENS AG 2011 Änderungen vorbehalten...
-
Seite 3: Inhaltsverzeichnis
Produkteigenschaften ....................8 Auspacken und Prüfen ..................9 Montage ......................... 10 19"-Rackmontage des PS598-1................10 Montage des PS598-1 an der Rückwand eines XR-500M........12 Anschließen ......................15 Anschlüsse für die Versorgungsspannung AC 100 ... 240 V .......15 Instandhalten und Warten..................20 Wechsel des Luftfilters..................20 Technische Daten .................... - Seite 4 Bestimmungsgemäßer Gebrauch von Siemens-Produkten Beachten Sie Folgendes: WARNUNG Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und - komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein.
- Seite 5 Beim Auftreten mehrerer Gefährdungsstufen wird immer der Warnhinweis zur jeweils höchsten Stufe verwendet. Wenn in einem Warnhinweis mit dem Warndreieck vor Personenschäden gewarnt wird, dann kann im selben Warnhinweis zusätzlich eine Warnung vor Sachschäden angefügt sein. © Siemens 2011 A5E03275848A-01, 09/2011...
-
Seite 6: Einleitung
Einleitung Einleitung Zweck der Kompaktbetriebsanleitung Die Kompaktbetriebsanleitung soll Sie in die Lage versetzen, das PS598-1 fachgerecht zu montieren und anzuschließen. Gültigkeitsbereich dieser Kompaktbetriebsanleitung Diese Kompaktbetriebsanleitung gilt für das Produkt PS598-1 ab dem Erzeugnisstand 1. Netzteil PS598-1 für SCALANCE XR-500M A5E03275848A-01, 09/2011... -
Seite 7: Sicherheitshinweise
Leitungen für die Spannungsversorgung dürfen nur in spannungslosem Zustand angeschlossen oder abgeklemmt werden. Generelle Hinweise WARNUNG Öffnen des Geräts Öffnen Sie das Gerät nicht bei eingeschalteter Versorgungsspannung. Beachten Sie, dass das Öffnen der Gehäuseklappe nicht davon betroffen ist. Netzteil PS598-1 für SCALANCE XR-500M A5E03275848A-01, 09/2011... -
Seite 8: Beschreibung
Hinweis Zwei Anschlüsse der Ausgangsspannung DC 24 V Am PS598-1 befinden sich zwei Anschlüsse mit der Ausgangsspannung DC 24 V. Beachten Sie, dass Sie nur einen Anschluss auf der Vorderseite oder auf der Rückseite des PS598-1 betreiben dürfen. Sie können das Gerät nicht gleichzeitig mit dem Anschluss auf der Vorder- und Rückseite betreiben. -
Seite 9: Auspacken Und Prüfen
Beschreibung Lieferumfang Folgende Teile gehören zum Lieferumfang des PS598-1: ● 4-poliger Klemmenblock für die Spannungsversorgung DC 24 V. ● 2 Haltewinkel ● 8 Schrauben (M3 x 6 Senkkopf, Antrieb: Torx) zur Montage der Haltewinkel für die 19"-Rackmontage ● Kompaktbetriebsanleitung Bestellnummern... -
Seite 10: Montage
19"-Rackmontage des PS598-1 Netzteil für die 19"-Rackmontage Das PS598-1 wurde speziell für den Einsatz für Geräte der Produktgruppe XR-500M entwickelt. Dieses Netzteil kann direkt über oder unter einem SCALANCE XR-500M montiert werden, da sich die Belüftungsöffnungen sowohl am Grundgerät als auch am Netzteil an den Seiten befinden. - Seite 11 Montage Vorgehensweise Führen Sie folgende Schritte durch, um das PS598-1 in einem 19"-Rack zu montieren: 1. Befestigen Sie die beiden Haltewinkel mit jeweils vier Schrauben (M3 x 6, im Lieferumfang enthalten) an den Seitenflächen des Netzteils. Das maximale Anzugsmoment für diese Schrauben beträgt 0,5 Nm.
-
Seite 12: Montage Des Ps598-1 An Der Rückwand Eines Xr-500M
Montage Montage des PS598-1 an der Rückwand eines XR-500M VORSICHT Beschädigung des Geräts durch unzureichende Kühlung Wenn die Lüftungsgitter ganz oder teilweise verdeckt sind oder der Luftfilter nicht sauber ist, kann die Temperatur im Gehäuse auf unzulässig hohe Werte ansteigen und das Gerät beschädigen. - Seite 13 Montage Vorgehensweise Netzteil PS598-1 für SCALANCE XR-500M A5E03275848A-01, 09/2011...
- Seite 14 Stecker. Führen Sie folgende Schritte durch, um das PS598-1 an der Rückwand eines SCALANCE XR-500M zu montieren: 1. Fügen Sie das PS598-1 und den SCALANCE XR-500M zusammen. Die beiden Geräte sind mit Positionierelementen ausgestattet, die bei der Montage ineinander greifen müssen und den Stecker vor unzulässiger...
-
Seite 15: Anschließen
Anschließen und Abklemmen des Netzteils nur im ausgeschalteten Zustand! Das PS598-1 ist nicht Hot-Plug-fähig. Das Anschließen oder Abklemmen des PS598-1 bei eingeschalteter Spannung AC 100 ... 240 V kann das PS598-1 und den SCALANCE XR-500M beschädigen. Stellen Sie vor dem Anschließen oder Abklemmen des PS598-1 sicher, dass sich der Schalter für die Eingangsspannung in der Position "0"... - Seite 16 Anschließen Belegung der Buchse X2 an der Vorderseite L M M L Kontakt Belegung DC +24 V Masse Masse DC +24 V Netzteil PS598-1 für SCALANCE XR-500M A5E03275848A-01, 09/2011...
- Seite 17 Anschließen Belegung des Steckers X3 an der Rückseite Auf der Rückseite des PS598-1 befindet sich der Stecker X3. Der Stecker X3 ist nur dafür vorgesehen, um das PS598-1 direkt auf einen XR-500M zu stecken. M M M Kontakt Belegung DC +24 V Masse Netzteil PS598-1 für SCALANCE XR-500M...
- Seite 18 Anschließen Ein PS598-1 pro Gerät – keine Redundanz Verbinden Sie den SCALANCE XR-500M und das PS598-1 mit jeweils einer Leitung für DC 24 V und einer Leitung für die Masse. Alternativ dazu können Sie das PS598- 1 auch auf der Rückseite des SCALANCE XR-500M aufstecken und verschrauben.
- Seite 19 Anschluss auf der Vorder- und Rückseite betreiben. LED-Anzeige Ein PS598-1 verfügt über zwei LEDs jeweils mit den Farben grün und rot. Wenn die grüne LED leuchtet (24V OK), liegt die Ausgangspannung korrekt an. Wenn die rote LED leuchtet (SHUT DOWN), ist ein Fehler aufgetreten.
-
Seite 20: Instandhalten Und Warten
Instandhalten und Warten Instandhalten und Warten Wechsel des Luftfilters Das PS598-1 verfügt über eine Servicetür, hinter der sich ein herausnehmbarer Luftfilter befindet. Der Luftfilterwechsel kann im laufenden Betrieb durchgeführt werden. Vorgehensweise 1. Öffnen Sie die Servicetür. 2. Ziehen Sie den Luftfilter aus dem Gerät heraus. -
Seite 21: Technische Daten
446 x 44 x 140 mm Rackmontage (1 Höheneinheiten) (B x H x T) Gewicht 1700 g Gehäuseoberfläche Pulverbeschichtung Schutzart IP20 (bei geschlossener Gehäuseklappe) Montage 483-mm-Rack (19"-Rack) Hutschienen-Montage Nein Montage S7-300 Profilschiene Nein Wandmontage Nein Netzteil PS598-1 für SCALANCE XR-500M A5E03275848A-01, 09/2011... - Seite 22 Maximale relative Feuchte < 95 % nicht kondensierend im Betrieb bei 25 °C ● 2000 m bei max. 56 °C Betriebshöhe über NN in Abhängigkeit von der ● 3000 m bei max. 50 °C Umgebungstemperatur Netzteil PS598-1 für SCALANCE XR-500M A5E03275848A-01, 09/2011...
-
Seite 23: Maßbilder
Technische Daten Maßbilder Vorderansicht und Draufsicht Die Maße sind in mm angegeben. Netzteil PS598-1 für SCALANCE XR-500M A5E03275848A-01, 09/2011... -
Seite 24: Zulassungen
Durch die Installation von Erweiterungen, die nicht für SIMATIC NET-Produkte bzw. deren Zielsysteme zugelassen sind, können die Anforderungen und Vorschriften für Sicherheit und elektromagnetische Verträglichkeit verletzt werden. Verwenden Sie nur Erweiterungen, die für das System zugelassen sind. Netzteil PS598-1 für SCALANCE XR-500M A5E03275848A-01, 09/2011... - Seite 25 Spannungsgrenzen" (Niederspannungsrichtlinie). Konformitätsnachweis durch Einhaltung der Norm EN 60950-1:2010. cULus-Zulassung Information Technology Equipment cULus Listed I. T. E. Underwriters Laboratories Inc. nach ● UL 60950-1 (Information Technology Equipment) ● CSA C22.2 No. 60950-1-03 Netzteil PS598-1 für SCALANCE XR-500M A5E03275848A-01, 09/2011...
-
Seite 26: Mechanische Stabilität (Im Betrieb)
*) Hinweis: Bei Rackmontage mit vier Befestigungspunkten Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und...
