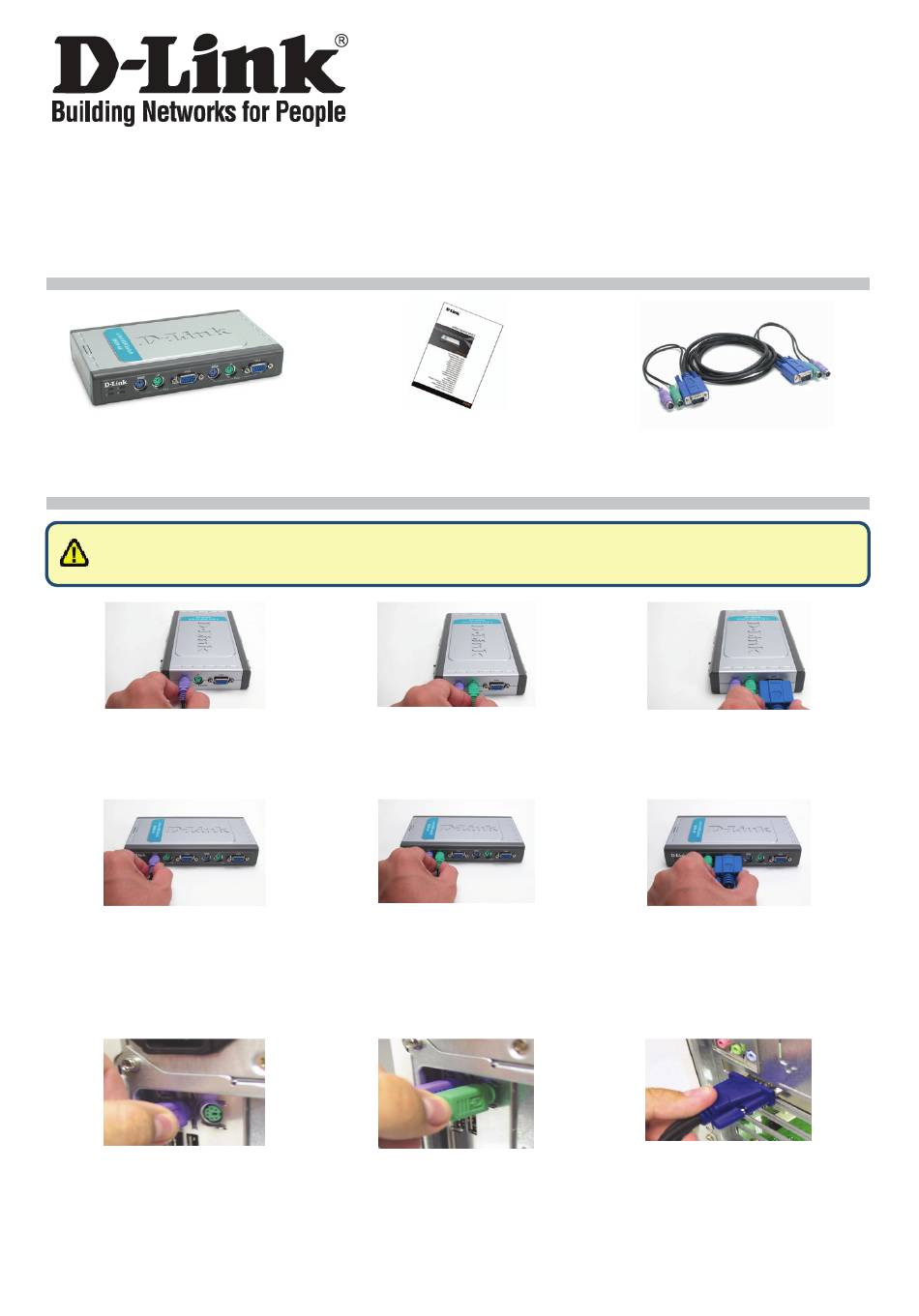

Kontroller innholdet i pakken
DKVM-4K PS/2 KVM-svitsj
Installere DKVM-4K
DKVM-4K er en såkalt "hot-swap"-KVM-svitsj. Du trenger ikke slå av datamaskinene
før du installerer ustyret.
A.
Koble den 6-pinners PS/2-
tastaturkontakten til konsoll-
tastaturporten på DKVM-4K.
D.
Koble KVM-kabelen
(tastaturkontakt) til PS/2-
tastaturporten på DKVM-4K.
Trinnene nedenfor gjelder for hver datamaskin du bruker med DKVM-4K.
G.
Koble KVM-kabelen
(tastaturkontakt) til PS/2-
tastaturporten på baksiden av
chassiset til datamaskinen
Installeringen av DKVM-4K er nå fullført.
Hurtiginstallasjonsveiledning
DKVM-4K
4-PORTERS PS/2 KVM-SVITSJ
Hurtiginstallasjonsveiledning
B.
Koble den 6-pinners PS/2-
muskontakten til konsoll-
musporten på DKVM-4K.
E.
Koble KVM-kabelen
(muskontakt) til PS/2-
musporten på DKVM-4K.
H.
Koble KVM-kabelen
(muskontakt) til PS/2-
musporten på baksiden av
.
chassiset til datamaskinen.
2 sett 1,8 m 3-i-1 KVM-kabel
C.
F.
19
Koble monitorens HDDB 15
VGA-kontakt til konsollporten til
DKVM-4K.
Koble KVM-kabelen (VGA-
kontakt) til VGA-porten på
DKVM-4K.
I.
Koble KVM-kabelen (VGA-
kontakt) til VGA-porten på
baksiden av chassiset til
datamaskinen.
