Eine schnelle Übersicht des BP-8 Valve

Die Vorderseite

1

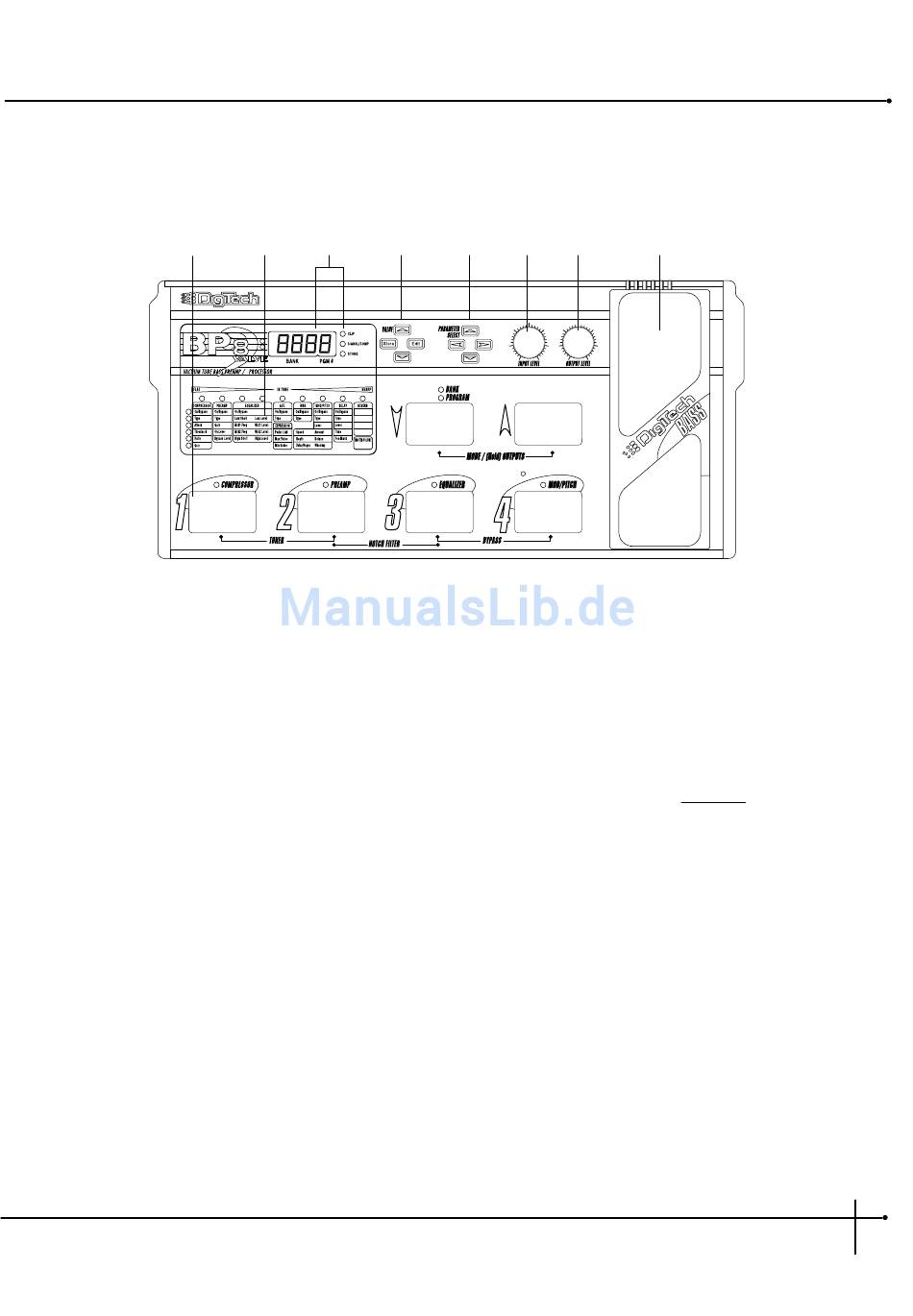

1) Pedalbrett - Das Pedalbrett BP-8 Valve besteht aus sechs Fußschalter. Die zwei Modus-Fußschalter (rechts auf der Parametermatrize)
ermöglichen Ihnen vom Program-Modus zum Bank-Modus zu wechseln, indem Sie gleichzeitig auf die Schalter <AUF> & <AB> drücken.
Wenn Sie den Modus wechseln, leuchten die zugehörigen LED's auf, und zeigen Ihnen an, ob Sie sich im Program- oder Bank-Modus
befinden. Im Program-Modus erlauben Ihnen die Fußschalter <AUF> und <AB> die Programme durchlaufen zu lassen. Die vier
Hauptfußschalter, mit <1 - 4> bezeichnet, funktionieren wie On/Off Schalter für den Kompressor, den Vorvestärker, den EQ, und die
Mod/Pitch Effekte. Im Bank-Modus ermöglichen Ihnen die Schalter <AUF> und <AB> den Bank-Modus zu durchlaufen, während Sie mit
den Fußschaltern <1-4> die Programme einstellen. Wenn Sie die Fußschalter <1> und <2> gleichzeitig betätigen, wird der
Abstimmungsmodus Tuner aktiviert. Wenn Sie die Fußschalter <2> und <3> gleichzeitig betätigen, wird der Notch-Filter für den Edit-
Modus eingestellt. Wenn Sie die Fußschalter <3> und <4> gleichzeitig betätigen, aktivieren Sie den Bypass-Modus.
2) Parametermatrize - Die Parametermatrize besteht aus einer horizontal angelegten Gruppe von Effekt-LEDs und einer vertikal angelegten
Gruppe von Parameter-LEDs. Die Effekt-LEDs entsprechen den folgenden Effekten: Kompressor, Preamp, Equalizer, Noise Gate, Wah,
Mod/Pitch, Delay und Reverb. Die Matrize zeigt Ihnen genau an, welche Effekte und Parameter in Benutzung sind.
3) Bildschirmanzeige - Die Bildschirmanzeige gibt alle Informationen zuzüglich der gängigen Benutzung und Programmierung an. Sie
besteht aus zwei Partien: die aus LEDs bestehenden digitalen Anzeigen, sowie den LEDs zur Anzeige des vorkommenden Signals, der
Spitzenbegrenzung (Clip) und der Speicherung (Store). Die erste Zahlen-LED auf dem Bildschirm, zeigt Ihnen an, ob Sie sich in einer
Benutzer-Bank (User: U) oder Hersteller-Bank (Factory: F) befinden. Die zweite und dritte Zahlen-LED zeigt die Bank-Nummer an, die in
Benutzung ist. Diese Nummern verändern sich, wenn Sie die verschiedenen zur Verfügung stehenden Programme durchlaufen. Die
Funktionen der LED des Signalsvorkommen, der Spitzenbegrenzung (Clip) und der Speicherung (Store), sind folgende:
Benutzerhandbuch
2
4
3
6
7
5
Teil -1 Einleitung
