digi-tech JamMan Express XT Bedienungshandbuch

Stereo looper w/jamsync

Werbung

JamMan Express XT
Stereo Looper w/JamSync
Bedienungshandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für digi-tech JamMan Express XT

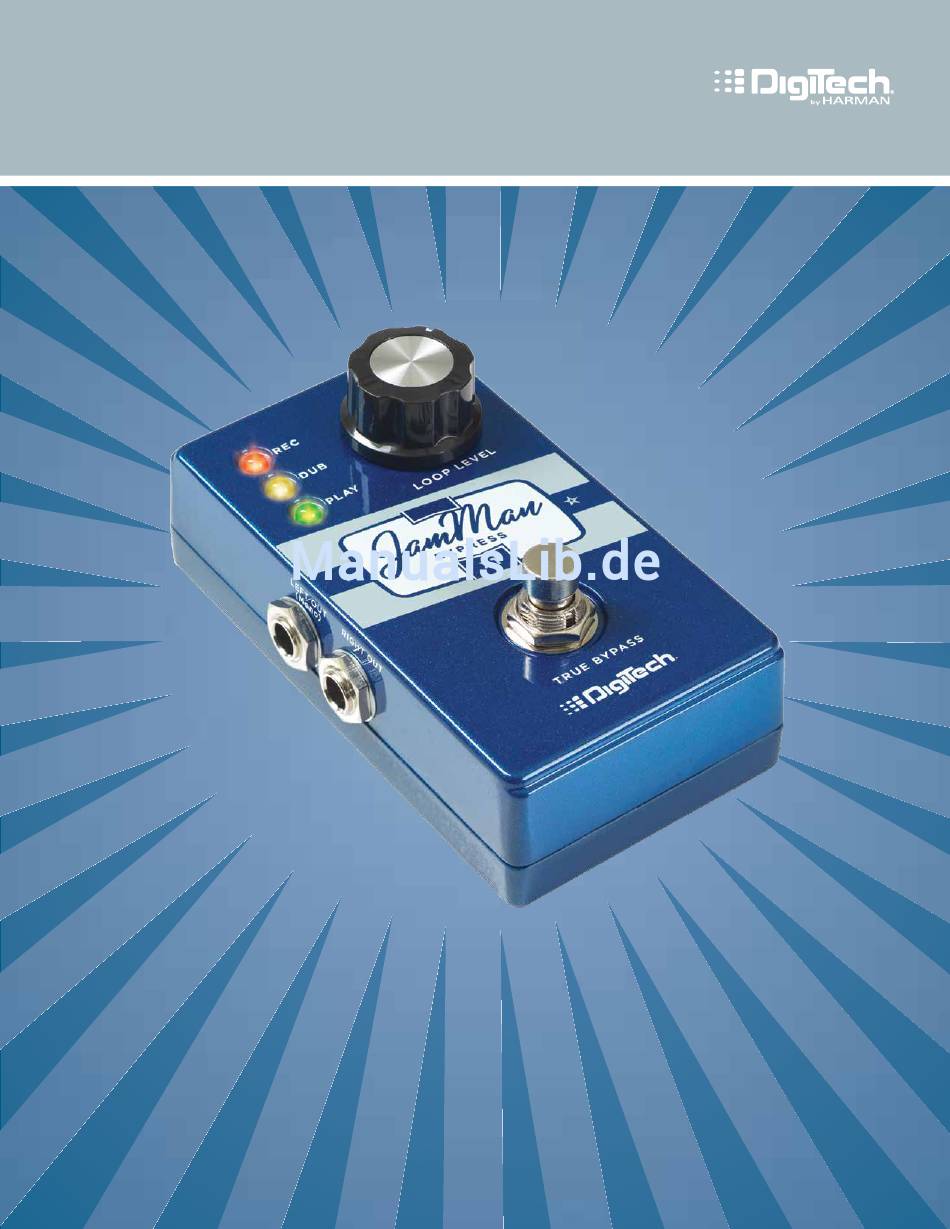

  • Seite 1 JamMan Express XT Stereo Looper w/JamSync Bedienungshandbuch...
  • Seite 2: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE WARNUNG ZU IHREM SCHUTZ LESEN SIE DEN FOLGENDEN ABSCHNITT: BEWAHREN SIE DIESE HINWEISE GUT AUF BEACHTEN SIE ALLE WARNHINWEISE BEFOLGEN SIE ALLE ANWEISUNGEN Die obigen, international anerkannten Symbole sollen Sie vor möglichen Gefahren durch Elektrogeräte warnen. Der Blitz in einem Warndreieck bedeutet, Das Gerät sollte keinen tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden.
  • Seite 3 Erklärt, dass das Produkt: • muss jegliche empfangene Interferenz akzeptieren, einschließlich der Interferenzen, die aus ungewolltem Betrieb entstehen können. Produktname: JamMan Express XT Produktoption: Alle (erfordert einen Klasse-II-Netzadapter, Der Betrieb dieses Geräts im Bereich von starken elektromagnetischen Feldern der den Anforderungen von EN60065, sollte vermieden werden.
  • Seite 4: Kontaktinformationen Für Den Technischen Kundendienst

    Garantie DigiTech® ist sehr stolz auf seine Produkte und gewährt auf jedes Produkt die folgende Garantie: Bitte registrieren Sie sich online auf www.digitech.com innerhalb von zehn Tagen ab dem Kauf Ihres Produkts, um diese Garantie zu validieren. Diese Garantie ist nur in den Vereinigten Staaten von Amerika gültig. Digitech garantiert, dass dieses Produkt –...
  • Seite 5: Inhaltsverzeichnis

    Inhalt Überblick ���������������������������������������������������������������������� 1 Einführung ������������������������������������������������������������������������������������1 Funktionen �����������������������������������������������������������������������������������1 Lieferumfang ��������������������������������������������������������������������������������1 Benutzeroberfläche und Anschlussbuchsen ������������� 2 Die Benutzeroberfläche �����������������������������������������������������������2 Anschlussbuchsen ����������������������������������������������������������������������3 Anschlussdiagramme �������������������������������������������������� 4 Standard-Loopen ������������������������������������������������������������������������4 Multi-Track-Loopen mit JamSync �������������������������������������������4 Loopen mit mehreren Spielern/Multi-Track-Loopen mit JamSync ���������������������������������������������������������������������������������5 Bedienung �������������������������������������������������������������������� 6 Aufnehmen einer Phrase ����������������������������������������������������������6 Löschen einer Phrase ����������������������������������������������������������������6 Overdubs aufnehmen ����������������������������������������������������������������7 Rückgängig machen/Wiederherstellen von Overdubs ������7...
  • Seite 7: Überblick

    JamSync-kompatiblen JamMan-Geräten Ihrer Bandmitglieder synchronisieren� Mit seiner kleinen Standfläche, der intuitiven Bedienung, der großartigen Klangqualität, der Stereo- Loop-Aufnahmezeit von 10 Minuten und der JamSync-Funktion ist der JamMan Express XT der perfekte Looper für Ihre Ausrüstung� Danke, dass Sie sich für Digitech ®...
  • Seite 8: Benutzeroberfläche Und Anschlussbuchsen

    Synchronisation des Slave-Geräts wurde via JamSync hergestellt. PLAY Niedriger Batteriestand. PLAY 3. Fußschalter Der Fußschalter wird zum Ausführen verschiedener Funktionen des JamMan Express XT eingesetzt und regelt alle Loop-Funktionen (Aufnahme, Wiedergabe, Overdub, Rückgängig machen/ wiederherstellen, Stoppen und Löschen eines Loops)�...
  • Seite 9: Anschlussbuchsen

    Anschlussbuchsen 4. Ladebuchse Für den optionalen Anschluss eines PS0913DC-Ladegeräts� 5. JAMSYNC OUT (JAMSYNC-Ausgang) Verbinden Sie diese Buchse mit der JAMSYNC IN-Buchse an einem zweiten, JAMSYNC-kompatiblen Gerät, um das Erstere als Master-Gerät einzurichten und so die Wiedergabe von Loops und die Stoppfunktionen zu steuern�...
  • Seite 10: Anschlussdiagramme

    Anschlussdiagramme Standard-Loopen HARMAN PS0913DC VERSTÄRKER 1 NETZTEIL GITARRE Out 1 (Mono) In 1 (Mono) Out 2 In 2 VERSTÄRKER 2 Optional Multi-Track-Loopen mit JamSync VERSTÄRKER 1 JAMSYNC HARMAN PS0913DC NETZTEIL GITARRE Out 1 (Mono) In 1 (Mono) Out 2 In 2 MASTER-GERÄT SLAVE-GERÄT VERSTÄRKER 2...
  • Seite 11: Loopen Mit Mehreren Spielern/Multi-Track-Loopen Mit Jamsync

    Loopen mit mehreren Spielern/Multi-Track-Loopen mit JamSync HARMAN PS0913DC VERSTÄRKER 1 NETZTEIL GITARRE Out 1 (Mono) In 1 (Mono) Out 2 In 2 MASTER-GERÄT VERSTÄRKER 2 HARMAN PS0913DC VERSTÄRKER 1 NETZTEIL BASS Out 1 (Mono) In 1 (Mono) SLAVE-GERÄT 1 DI 1 HARMAN PS0913DC NETZTEIL OUTPUT...
  • Seite 12: Bedienung

    Inbetriebnahme verwendet werden kann� In diesem Abschnitt finden Sie alle Informationen zu den grundlegenden Loop-Funktionen� Aufnehmen einer Phrase Der JamMan Express XT nimmt eine einzelne Phrase auf und gibt sie anschließend als kontinuierlichen Loop wieder� Gehen Sie wie folgt vor, um eine Phrase aufzunehmen: 1�...
  • Seite 13: Overdubs Aufnehmen

    Overdubs aufnehmen Sobald Sie eine Phrase aufgenommen haben, können Sie einen Overdub hinzufügen� Gehen Sie wie folgt vor, um einen Overdub aufzunehmen: 1� Drücken Sie den FUßSCHALTER , um den Loop wiederzugeben� Die PLAY-LED leuchtet grün auf, um den Beginn der Wiedergabe anzuzeigen� 2�...
  • Seite 14: Jamsync Verwenden

    Stoppfunktionen der angeschlossenen JamSync Slave-Geräte steuern und erhalten so die Fähigkeit zum Multi-Track-Loopen� Sie können entweder als alleiniger Spieler mehrere JamMan Express XT-Geräte zum Multi-Track-Loopen synchronisieren oder sich mit anderen Musikern zusammenschließen, die alle ihre eigenen Loops aufnehmen und aufrufen können, damit Sie gemeinsam ausdrucksstarke Multi-Tracks loopen können�...
  • Seite 15: Aufeinanderfolgende Aufnahmemethode

    Es gibt zwei Möglichkeiten, um an einem über JamSync angeschlossenen JamMan Slave-Gerät Loops aufzunehmen: • Manuelle Aufnahmemethode Mit dieser Methode können Sie zuerst mit dem Master- Gerät aufnehmen und dann pausieren, bis Sie für die Aufnahme mit dem Slave-Gerät bereit sind�...
  • Seite 16 3� Drücken Sie den FUßSCHALTER des Master-Geräts einmal, um die Master-Aufnahme zu beenden und so den Endpunkt des Loops zu bestimmen� Die aufgenommene Phrase des Master-Geräts wird wiedergegeben und das aufnahmebereite Slave-Gerät beginnt unmittelbar mit der Aufnahme; die REC-LED des Slave-Geräts leuchtet rot� 4�...
  • Seite 17: Technische Spezifikationen

    Technische Spezifikationen DIGITAL A/D/A-Wandler: 24 Bit Max� Dauer eines einzelnen Loops: 10 Minuten (Stereo) LINKER (MONO)-/RECHTER EINGANG Steckertyp: 1/4 Zoll unsymmetrischer Mono-Klinkenstecker Eingangsimpedanz: 550 kΩ Mono/1,1 MΩ Stereo Verstärkungsfaktor Eins (Eingang/Ausgang): Loop-Lautstärkeregler auf der 12-Uhr-Position Max� Eingangslautstärke bei Verstärkungsfaktor Eins: +4 dBu DFS Linke und rechte Audiopfade: Jeder Kanal behält das analoge, trockene Signal bei...
  • Seite 18 DigiTech 8760 South Sandy Parkway Sandy, Utah 84070 Webseite: www�digitech�com Technischer Support: www�digitech�com/en-US/support JamMan Express XT Bedienungsanleitung 5038282-A DigiTech ist ein eingetragenes Warenzeichen von Harman� ©2013 HARMAN, alle Rechte vorbehalten�...
