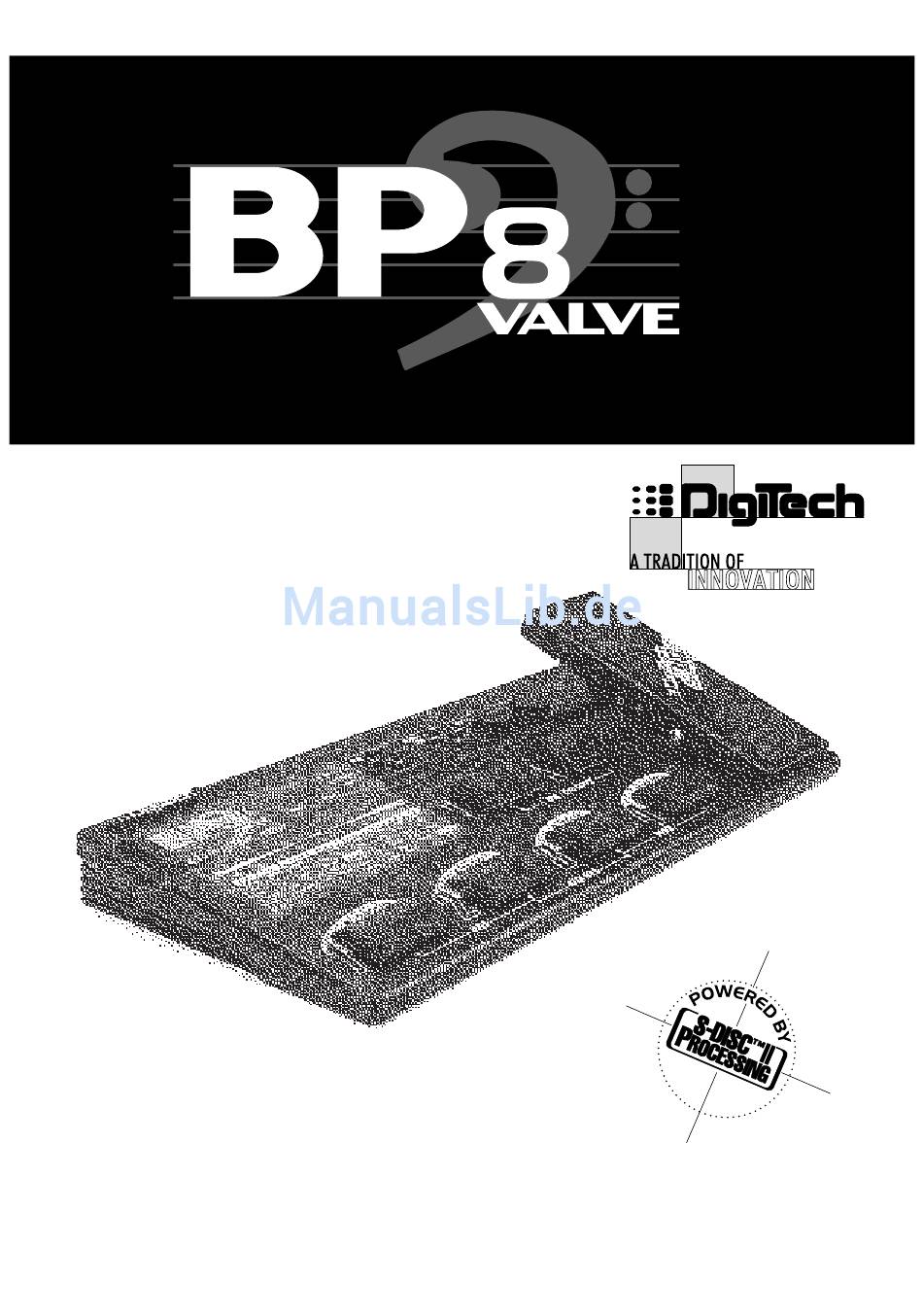

- Seite 1 Multi-Effekt Röhrenvorverstärker / Prozessor Benutzerhandbuch Besuchen Sie Digitech Electronics auf dem World Wide Web unter http://www.digitech.com...
-
Seite 2: Elektromagnetische Kompatibilität
WARNUNG A C H T U N G FÜR IHRE SICHERHEIT, BITTE LESEN SIE FOLGENDES: S T R O M S C H L A G G E F A H R - WASSER UND FEUCHTIGKEIT: Das Gerät sollte nicht in der Nähe von Wasser N I C H T Ö... -
Seite 3: Übereinstimmungserklärung
BP-8 Valve ÜBEREINSTIMMUNGSERKLÄRUNG Name des Herstellers: Digitech Electronics Adresse des Herstellers: 8760 S. Sandy Parkway Sandy, Utah 84070, USA erklärt, daß das Produkt: Name des Produkts: BP-8 Valve Ausstattungen des Produkts: Alle sich den folgenden Produktangaben angleicht: Sicherheit: EN 60065 (1993) IEC 65 (1985) mit den Abänderungsanträgen 1, 2 &... -
Seite 4: Inhaltsverzeichnis
Equalizer ..................13 Teil1 - Einleitung Noise Gate ..................13 Glückwünsche ..................1 Expression-Pedal ................14 Mitgeliefertes Zubehör ..............1 Wah ....................14 BP8 Valve Merkmale ................1 Mod/Pitch 1 ..................15 Garantie ....................2 Chorus ....................15 Flanger....................16 Eine schnelle Übersicht des BP-8 Valve ........3 Phaser ....................16 Die Vorderseite ................3 Tremolo ....................16... -
Seite 5: Schneller Start
BP-8 Valve Schneller Start Für diejenigen unter Euch, die gleich anfangen möchten, haben wir diese Seite für einen schnellen Start beigelegt: Kabelanschlüsse: Verbinden Sie Ihren Bass mit dem Eingang INPUT, der sich auf der Rückseite des BP-8 Valve befindet. Schließen Sie nun den oder die Ausgänge OUTPUT(S) des BP-8 Valve (Ausgang Left/Low oder Left und Right/High) an den Eingang des Bass-Verstärkers, des Leistungsverstärkers oder des Mischpults. - Seite 6 BP-8 Valve Benutzerhandbuch...
-
Seite 7: Teil-1 Einleitung
BP-8 Valve Teil -1 Einleitung Teil-1 Einleitung Glückwünsche..Sie sind nun der stolze Besitzer eines Digitech BP-8 Valve Vorverstärker/Prozessor. Dieses Handbuch ist für das Verstehen des leistungsfähigen BP-8 Valve unerläßlich. Lesen Sie es aufmerksam. Sobald Sie sich mit dem Gerät vertraut gemacht haben, versuchen Sie neue Effektkombinationen. Sie werden einige Töne vernehmen, die Sie sich nie haben vorstellen können. -
Seite 8: Garantie
Teil -1 Einleitung BP-8 Valve Garantie Digitech Garantie: Wir bei sind stolz auf unsere Produkte und begleiten jedes unter Ihnen mit der folgenden Die Bedingungen der Garantieleistung unterstehen den eigenen Abkommen jedes Verteilerlandes. Für weitere Informationen hinsichtlich den in Ihrem Land bestehenden Garantiebedingungen steht Ihnen Ihr Fachhändler zur Verfügung. DigiTech Studio™... -
Seite 9: Eine Schnelle Übersicht Des Bp-8 Valve
BP-8 Valve Teil -1 Einleitung Eine schnelle Übersicht des BP-8 Valve Die Vorderseite 1) Pedalbrett - Das Pedalbrett BP-8 Valve besteht aus sechs Fußschalter. Die zwei Modus-Fußschalter (rechts auf der Parametermatrize) ermöglichen Ihnen vom Program-Modus zum Bank-Modus zu wechseln, indem Sie gleichzeitig auf die Schalter <AUF> & <AB> drücken. Wenn Sie den Modus wechseln, leuchten die zugehörigen LED’s auf, und zeigen Ihnen an, ob Sie sich im Program- oder Bank-Modus befinden. - Seite 10 Teil 1 - Einleitung BP-8 Valve • Signal/Comp - Eine grüne LED zeigt das Vorkommen eines Signals im BP-8 Valve an. Eine gelbe LED zeigt die Verarbeitung des Signals durch den Kompressor an, und die mögliche Veränderung durch den Kompressors Threshold-Parameter. •...
-
Seite 11: Die Rückseite
BP-8 Valve Teil -1 Einleitung Die Rückseite 1) Jam-Along Buchse- Verbinden Sie den Kopfhörerausgang eines CD-Spielers oder Kassettenrecorders mit dieser Buchse mit Hilfe eines Mini Stereo-Kabels. Benutzen Sie den Volumen-Regler des Kopfhörers des CD-Spielers oder Kassettenrecorders, um den Pegel mit dem des BP-8 Valve in Einklang zu bringen. -
Seite 12: Teil-2 Einstellungen
Teil - 2 Einstellungen BP-8 Valve Teil-2 Einstellungen Anschlußmöglichkeiten Ihr BP-8 Valve kann in verschiedenen Weisen verbunden werden, je nach Verwendungswunsch. Die folgenden Schemata zeigen die verschiedenen Anschlußmöglichkeiten des BP-8 Valve. Für die mutigen unter Euch wird diese Aufstellung zufriedenreichend sein. Schließen Sie zunächst Ihren Bass an den Eingang des BP-8 Valve. -
Seite 13: Valve An Einen Biamp
BP-8 Valve Teil - 2 Einstellungen Wenn Sie den BP-8 Valve an ein Bi-Amp System anschließen möchten, können Sie die Ausgangskonfiguration Hi-Lo benutzen. Sie erlaubt Ihnen die Cross-Over Frequenz, an welcher der BP-8 Valve die Ausgangsfrequenzen entweder dem Ausgang High oder dem Ausgang Low zuteilt, zu regeln. -
Seite 14: Teil 3 - Grundlegende Arbeitsvorgänge
Teil - 3 Grundlegene Arbeitsvorgänge BP-8 Valve Teil 3 - Grundlegende Arbeitsvorgänge Betriebsarten des BP-8 Valve Der BP-8 Valve verwendet verschiedene Betriebsarten und ermöglicht eine einfache Bedienung der Effekte und Parameter. Die Betriebsarten sind folgende: PROGRAM MODUS Program-Modus erlaubt Ihnen die Benutzer- und Hersteller-Programme zu durchlaufen, indem Sie die Value-Tasten <AUF> und <AB>, sowie die Fußschalter <AUF>... -
Seite 15: Store/Copy Modus
BP-8 Valve Teil - 3 Grundlegende Arbeitsvorgänge Nachdem ein Parameter eingestellt wurde, können Sie dessen verschiedene Werte durch Betätigen der Value-Tasten <AUF> und <AB> verändern. Ein Dezimalpunkt wird blinken, sobald der Parameterwert verändert worden ist und der Wert nicht mehr dem des Programms entspricht. Die LED Store leuchtet dann auf. -
Seite 16: Notch Filter
Teil - 3 Grundlegende Arbeitsvorgänge BP-8 Valve NOTCH FILTER Der BP-8 besitzt ebenfalls einen regelbaren Notch-Filter, der Ihnen ermöglicht die unangenehmen Resonanzen der Tieffrequenz von einem Raum zum anderen zu reduziern. Das Editier-Verfahren des Notch-Filters ist das folgende: 1. Im Program-Modus, halten Sie die Fußschalter <2> und <3> gedrückt. 2. -
Seite 17: Teil 4 - Effekte Und Parameter
BP-8 Valve Teil - 4 Effekte und Parameter TEIL 4 - EFFEKTE UND PARAMETER Über die Parametermatrize Die Parametermatrize zeigt alle Effekte und Parameter des BP-8 Valve an. Die Parameter sind in Reihen und Spalten angeordnet. Benutzen Sie die Einstellungstasten der Parameter, um den eingestellten Parameter zu editieren. Die Effekte und deren Parameter sind folgende: Kompressor Parameter Dargestellte Werte... -
Seite 18: Vorverstärkung
Teil - 4 Effekte und Parameter BP-8 Valve Gain Dieser Parameter bestimmt den Ausgangs-Gain des Kompressors. Wertbereiche: 0 bis 62. Verwenden Sie diesen Parameter, um die Pegel zwischen dem Ein- und Ausgang auszugleichen. Vorverstärkung Parameter Dargestellte Werte On-byp On/Bypass CLn1-CLn0, HSus, Sat, Odr Type 0-100 Gain... -
Seite 19: Equalizer
BP-8 Valve Teil - 4 Effekte und Parameter Equalizer Parameter Dargestellte Werte On-Byp On/Bypass 31...500 Low Shelf -15...0...15 Low Pegel Mid 1 Freq 80...2000 -15...0...15 Mid 1 Pegel 250...4000 Mid 2 Freq -15...0...15 Mid 2 Pegel 1000...1º00 High Shelf High Pegel -15...0...15 Der BP-8 Valve besitzt einen vier-bändigen Equalizer. -
Seite 20: Expression-Pedal
Teil - 4 Effekte und Parameter BP-8 Valve Expression-Pedal Parameter Dargestellte Werte dept (Wah Wah) (Geschwindigkeit) (Tiefe) (Mod/Pch Pegel) SENS detn bend Pedal Link (Sensibilität) (Verstimmung ) (Whammy) (Delay Pegel) (Delay Feedback) (Reverb Pegel) post (Ausgangspegel der Voreffekte) (Ausgangspegel der Nacheffekte) Max. -
Seite 21: Mod/Pitch 1
BP-8 Valve Teil - 4 Effekte und Parameter Type Stellt die Art des Wah Wah-Effekts ein. 1=Klassischer Wah Wah, 2=Envelope Wah Wah, and 3=Bass Wah Wah. * Der Wah Wah-Effekt kann dem Expression-Pedal zugeordnet werden. Siehe nächstes Kapitel. Mod/Pitch Effekte Der Mod/Pitch Effekt des BP-8 Valve ermöglicht Ihnen folgende Effekte einzustellen: Chorus, Flanger, Phaser, Tremolo, Panner, Pitch Shift, Whammy™... -
Seite 22: Phaser
Teil - 4 Effekte und Parameter BP-8 Valve Depth (Tiefe) Bestimmt die Tiefe und die Verzögerungszeit des Flanger-Effekts. Werte: 1 bis 16. Regeneration Dieser Parameter bestimmt die Reinjection, die wie die Abtasttiefe (Intensität) des Flangers wirkt. Variable: von -99 bis 99. Phaser PHAs Werte Dargestellte Werte... -
Seite 23: Pitch Shifter
Speed (Geschwindigkeit) Bestimmt die Geschwindigkeit des Panner-Effekts (Modulation-Geschwindigkeit). Werte: 0 bis 100. Depth (Tiefe) Erlaubt die Intensität des Panner-Effekts zu regeln. Werte: 0 bis 100. Der Pitch Shifter-Effekt des BP-8 Valve ermöglicht die Umsetzung des Signals von 0 bis 24 Halbtöne unter oder über der Höhe des Eingangssignal.
