Montieren des Standfußes für das LED-Fernsehgerät
Montage des Standfußes und der Komponenten (43 bis 65 Zoll)

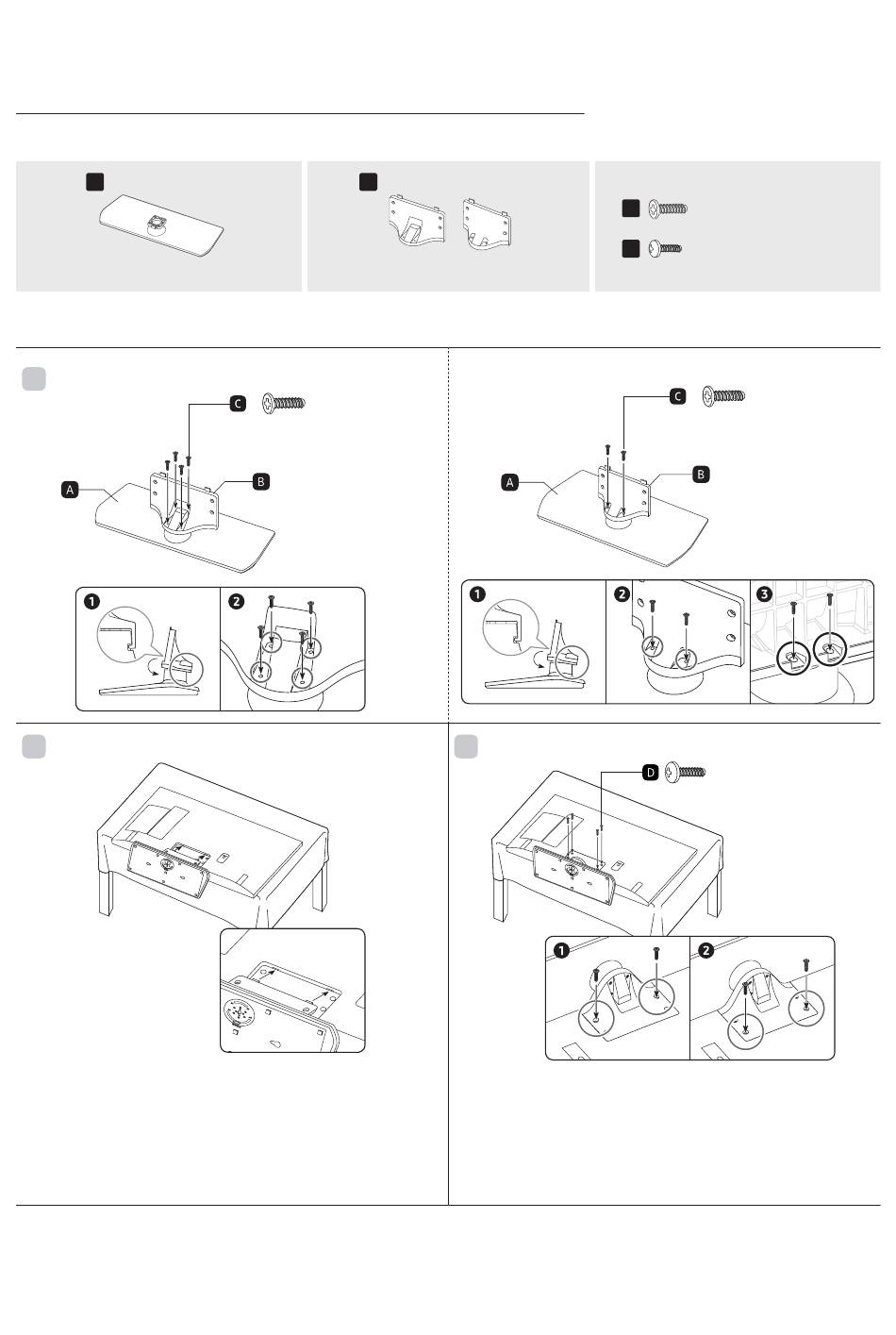

Verwenden Sie zum Montieren des Standfußes nur die mitgelieferten Komponenten und Teile.
A
Standfuß
43"-55"
1.
2.
• Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch
und dann das Gerät mit der Vorderseite nach unten darauf.
• Setzen Sie die Schienenhalterung in den Steckplatz unten am
Fernsehgerät ein.
• Schieben Sie sie in Pfeilrichtung bis zur Endmarkierung hinein
und befestigen Sie.
B
(43"-55") (65")
Schienenhalterung
x 4
(M4 x L14)
3.
Ziehen Sie die untere Schraube zuerst und die obere Schraube
zuletzt fest.
• Ziehen Sie die Schrauben in der Reihenfolge fest, die in der
Bedienungsanleitung angegeben ist.
Deutsch - 10
C
D
65"
BN96-32380B x 4 (M4 x L14)
BN96-36261A x 4 (M4 x L14)
Schrauben
x 4
(M4 x L14)
x 4 (M4 x L14)
