- Seite 1 Version 1.0 | 14/07/2014 Benutzerhandbuch Pan & Tilt Day/Night Network Camera DCS-5009L...
-
Seite 2: Übersicht Über Das Benutzerhandbuch
Übersicht über das Benutzerhandbuch D-Link behält sich das Recht vor, diese Veröffentlichung jederzeit nach Bedarf zu überarbeiten und inhaltliche Änderungen daran vorzunehmen, ohne jegliche Verpflichtung, Personen oder Organisationen von solchen Überarbeitungen oder Änderungen in Kenntnis zu setzen. Informationen in diesem Dokument sind möglicherweise im Zuge der Entwicklung und Anpassung unserer Dienste und Websites überholt und damit nicht mehr relevant. -
Seite 3: Inhaltsverzeichnis
Firmware-Upgrade .............41 Manuelle Hardware-Installation ...........15 Status ....................42 Anmerkungen zur drahtlosen Installation ......16 Geräteinfo ................42 WPS - Einrichtung per Knopfdruck ........17 Aktiver Benutzer ..............43 Montageanleitung ..............18 mydlink ...................19 Fehlerbehebung ..............44 Konfiguration ..............20 Technische Daten .............47 Verwendung der Web-Konfigurationsoberfläche ..20 D-Link DCS-5009L Benutzerhandbuch... -
Seite 4: Produktübersicht
Abschnitt 1 - Produktübersicht Produktübersicht Produktübersicht Packungsinhalt • DCS-5009L Pan & Tilt Day/Night Network Camera • Kat.5 Ethernet-Kabel • Netzteil (Stromadapter) • Benutzerhandbuch und Software (auf CD) • Installationsanleitung • Befestigungsklammern und Schrauben Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren Fachhändler. -
Seite 5: Einführung
IR LEDs Überwachungsmöglichkeiten rund-um-die-Uhr und unabhängig von den vorherrschenden Lichtverhältnissen bieten. Die DCS-5009L kann mittels Fernzugriff über Ihr lokales Netz von jedem PC/Notebook aus oder über das Internet mithilfe eines Webbrowsers gesteuert werden. Der einfache Installationsvorgang und die anschauliche webbasierte Oberfläche ermöglichen eine einfache Integration in Ihr Ethernet/Fast Ethernet-Netzwerk oder 802.11.11 b/g/n Drahtlosnetzwerk und dank... -
Seite 6: Funktionen Und Leistungsmerkmale
Die DCS-5009L bietet sowohl IEEE 802.11b/g/n und Ethernet/Fast-Ethernet-Konnektivität, wodurch sie einfach in Ihre vorhandene Netzwerkumgebung integriert werden kann. Die DCS-5009L ist mit einem 10 Mbit/s Ethernet oder 100 Mbit/s Fast Ethernet basierten Netzwerk für herkömmlich verkabelte Umgebungen verwendbar und kann für zusätzliche Flexibilität mit drahtlosen 802.11b/g/n Routern oder Access Points genutzt werden. -
Seite 7: Hardware-Überblick

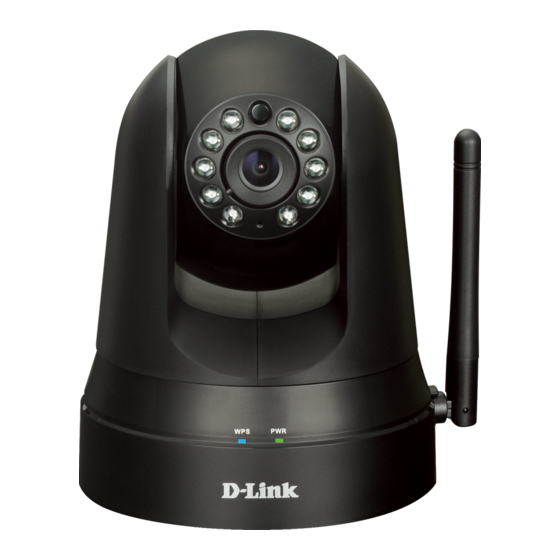

Abschnitt 1 - Produktübersicht Hardware-Überblick Ansicht von vorn Lichtsensor IR-LED Kameraobjektiv Manuell einstellbarer Blendenring Mikrofon WPS-LED LED für Stromversorgung und Netzwerkanschluss D-Link DCS-5009L Benutzerhandbuch... -
Seite 8: Rückansicht
Abschnitt 1 - Produktübersicht Rückansicht Stromanschluss Ethernet-Port Die WPS-Taste Rücksetzknopf (Reset) D-Link DCS-5009L Benutzerhandbuch... -
Seite 9: Installation
Installation Es stehen Ihnen drei Möglichkeiten zur Verfügung, die Kamera einzurichten: Konfigurationsfreie drahtlose Verbindungen: Wenn Sie einen mydlink-fähigen Router (Cloud-Router von D-Link) haben, ist dies die einfachste Möglichkeit zum Einrichten Ihrer Kamera. Siehe “Zero Configuration Setup” on page 10 Assistent zur Installation der Kamera: Wenn Sie keinen mydlink-fähigen Router haben, verwenden Sie den Assistenten zur Installation der Kamera, der Sie durch die Einrichtung und erste Konfiguration der Kamera führt. -
Seite 10: Konfigurationsfreie Drahtlose Verbindungen
Verbinden Sie Ihre Kamera mit Ihrem mydlink-aktivierten Cloud-Router und die konfigurationsfreie Verbindungsfunktion konfiguriert Ihre DCS-5009L automatisch und fügt die Kamera Ihrem mydlink-Konto hinzu. Nach der kurzen Zeit, die für diesen Vorgang nötig ist, können Sie aus der Ferne (remote) über die Website (http://www.mydlink.com) auf Ihre DCS-5009L zugreifen, um sie zu verwalten und zu überwachen. -
Seite 11: Prüfen Sie Ihr Mydlink-Konto
(Neues Gerät gefunden) im linken unteren Fensterbereich. Klicken Sie auf die Benachrichtigung, um fortzufahren. Es wird eine Zusammenfassung und Bestätigung der automatisch konfigurierten Details angezeigt. Notieren Sie sich die Informationen und klicken Sie auf Yes (Ja), um die Kamera Ihrem Konto hinzuzufügen. DCS-5009L D-Link DCS-5009L Benutzerhandbuch... - Seite 12 Sie können mit “Configuration” on page 20 fortfahren, wenn Sie Informationen zur erweiterten Konfiguration Ihrer Kamera wünschen. Hinweis: Sollte das Live-Bild verschwommen oder unscharf erscheinen, können Sie den Fokus manuell einstellen, indem Sie den Blendenring drehen, der das Kameraobjektiv umschließt. D-Link DCS-5009L Benutzerhandbuch...
-
Seite 13: Assistent Für Die Einrichtung Der Kamera
Sie schrittweise durch den Installationsprozess, vom Anschließen Ihrer Hardware und Konfiguration Ihrer Kamera bis zur Registrierung in Ihrem mydlink-Konto. Falls Sie nicht über ein CD-ROM Laufwerk verfügen oder es fehlt die CD, laden Sie bitte den Einrichtungsassistenten von der folgenden Website herunter: http://www.mydlink.com/support. D-Link DCS-5009L Benutzerhandbuch... -
Seite 14: Mac-Benutzer
Anschließen Ihrer Hardware und Konfiguration Ihrer Kamera bis zur Registrierung in Ihrem mydlink-Konto. Falls Sie nicht über ein CD-ROM Laufwerk verfügen oder es fehlt die CD, laden Sie bitte den Einrichtungsassistenten von der folgenden Website herunter: http://www.mydlink.com/support. D-Link DCS-5009L Benutzerhandbuch... -
Seite 15: Manuelle Hardware-Installation
Sie können WPS verwenden, um die Kamera drahtlos mit Ihrem Netzwerk zu verbinden. Weitere Informationen finden Sie unter “WPS - Push Button Setup” on page 17. Wenn Ihr Router WPS nicht unterstützt, können Sie die Drahtloseinstellungen der Kamera trotzdem in der Web-Benutzeroberfläche der Kamera einstellen. D-Link DCS-5009L Benutzerhandbuch... -
Seite 16: Anmerkungen Zur Drahtlosen Installation
Abschnitt 2 - Installation Anmerkungen zur drahtlosen Installation Ihre drahtlose Netzwerkkamera von D-Link bietet Ihnen Zugriff auf Ihr Netzwerk mithilfe einer drahtlosen Verbindung von überall innerhalb des Betriebsbereichs Ihres drahtlosen Netzwerks. Dabei ist jedoch zu berücksichtigen, dass Anzahl, Stärke und Anordnung von Wänden, Decken oder anderen Objekten, die das Funksignal durchdringen muss, die Reichweite einschränken... -
Seite 17: Wps - Einrichtung Per Knopfdruck
Ihrem Router genau befindet, finden Sie die entsprechenden Informationen im Benutzerhandbuch Ihres Routers. Die WPS-Taste Die DCS-5009L stellt automatisch eine sichere Funkverbindung zu Ihrem Router her. Bei Herstellung der Verbindung blinkt die blaue LED und Ihre Kamera führt einen Neustart durch. -
Seite 18: Montageanleitung
Arm in dieser Position zu fixieren. Rückseite und befestigen Sie sie mithilfe der eingebauten Kabelführungselemen- te. Vergessen Sie nicht, für eine ausrei- chende oben herausragende Kabellänge zu sorgen, damit der Anschluss der Ka- mera gewährleistet ist. D-Link DCS-5009L Benutzerhandbuch... -
Seite 19: Mydlink
Abschnitt 2 - Installation mydlink Nach Registrierung Ihrer DCS-5009L Kamera in einem mydlink-Konto mithilfe des Assistenten zur Installation der Kamera können Sie aus der Ferne (remote) über die Website www.mydlink.com auf Ihre Kamera zugreifen. Sobald Sie sich in Ihrem mydlink-Konto angemeldet haben, wird ein Fenster, das dem folgenden ähnlich ist, angezeigt: Nähere Informationen zur Verwendung der Kamera mit mydlink finden Sie im Bereich Support der mydlink-Website. -
Seite 20: Konfiguration
Nach erfolgreicher Durchführung der Anleitungen des Assistenten (Camera Installation Wizard) ist Ihre Kamera einsatzbereit. Mithilfe der integrierten Web-Konfigurationsoberfläche haben Sie einfachen Zugriff auf Ihre DCS-5009L und können sie leicht konfigurieren. Es stehen Ihnen die folgenden zwei Möglichkeiten für den Zugriff auf die webbasierte Konfigurationsoberfläche zur Verfügung:... -
Seite 21: Live Video
Sofern Sie den Nachtmodus auf 'Manuell' eingerichtet haben, können Sie mithilfe dieser Schaltflächen die Nachtmodusfunktion ein- bzw. ausschalten. Hinweis: Sollte das Live-Bild verschwommen oder unscharf erscheinen, können Sie den Fokus manuell einstellen, indem Sie den Blendenring drehen, der das Kameraobjektiv umschließt. D-Link DCS-5009L Benutzerhandbuch... -
Seite 22: Der Setup
Setup (Manuelle Einrichtung der Internetverbindung) konfigurieren. Hinweis: Um die Kamera bei mydlink zu registrieren und die mit mydlink verbunden Funktionen zu aktivieren, müssen Sie den Assistenten zur Installation der Kamera verwenden. Nähere Informationen finden Sie unter “Camera Setup Wizard” on page 13. D-Link DCS-5009L Benutzerhandbuch... -
Seite 23: Der Setup-Assistent Für Die Internetverbindung
Der Setup-Assistent für die Internetverbindung Dieser Assistent führt Sie Schritt für Schritt durch den Konfigurationsprozess Ihrer neuen D-Link-Kamera und hilft Ihnen, eine Verbindung der Kamera zum Internet herzustellen. Klicken Sie auf Next (Weiter), um fortzufahren. Wählen Sie, welche Art der Internetverbindung die Kamera verwenden sollte: DHCP-Verbindung (Standard): Wenn die Verbindung über einen Router erfolgt... - Seite 24 Klicken Sie auf Next (Weiter), um fortzufahren. Diese Seite zeigt Ihre konfigurierten Einstellungen an. Klicken Sie auf Apply (Übernehmen), um Ihre Änderungen zu speichern und zu aktivieren, oder auf Back (Zurück), um Ihre Einstellungen zu ändern. D-Link DCS-5009L Benutzerhandbuch...
-
Seite 25: Netzwerkeinrichtung
Aktivieren Sie diese Einstellung, um Ihre Kamera als UPnP-Gerät im Netzwerk zu konfigurieren. Sie können auch die UPnP- UPnP Settings Portweiterleitung aktivieren. (UPnP- Einstellungen): Bonjour Aktivieren Sie diese Einstellung, damit Ihre Kamera vom Bonjour Service erkannt werden kann. Sie können auch einen Bonjour- Settings Namen für das Gerät angeben. (Bonjour- Einstellungen): D-Link DCS-5009L Benutzerhandbuch... -
Seite 26: Einrichtung Des Drahtlosen Netzes
Wählen Sie den drahtlosen Sicherheitsmodus, der von Ihrem Security Mode drahtlosen Netzwerk verwendet wird. Wenn Sie WEP oder WPA-PSK/ (Sicherheitsmodus für WPA2-PSK auswählen, geben Sie das Kennwort für Ihr drahtloses drahtlose Netze): Netzwerk in das angezeigte Textfeld ein. D-Link DCS-5009L Benutzerhandbuch... -
Seite 27: Dyndns (Ddns)
Geben Sie Ihren Benutzernamen oder die E-Mail-Adresse ein, die zum (Benutzername): Verbinden mit dem DDNS verwendet wird. Password Geben Sie Ihr Kennwort ein, das zum Verbinden mit dem DDNS-Server (Kennwort): genutzt wird. Timeout Bietet Ihnen die Möglichkeit, die regelmäßige Aktualisierungszeit für (Zeitüberschreitung): die DDNS-Addresse anzugeben. D-Link DCS-5009L Benutzerhandbuch... -
Seite 28: Bildeinrichtung
Einstellung zwischen -5 und +5. Contrast Control Hiermit können Sie die Kontraststufe anpassen. Wählen Sie eine (Kontraststeuerung): Einstellung zwischen -5 und +5. Saturation Control Hiermit können Sie die Sättigungsstufe anpassen. Wählen Sie eine (Sättigungssteuerung): Einstellung zwischen -5 und +5. D-Link DCS-5009L Benutzerhandbuch... -
Seite 29: Video
Default View Mode Wählen Sie auf der Seite Live Video die Standardkodierung, die (Standardanzeigemodus): beim Ansehen des Videos verwendet werden soll. Light Frequency Wählen Sie die Frequenz der Beleuchtung und des Stroms, um (Lichtfrequenz): Bildflimmern zu reduzieren. D-Link DCS-5009L Benutzerhandbuch... -
Seite 30: Audio
Hinweis: Es kann ein paar Sekunden dauern, bis die Kamera den Ton nach Vornahme der Änderungen angepasst hat. Sie können das Einspeisen der Audiodaten Enable (Aktivieren) oder Audioeinstellungen: Disable (Deaktivieren). Volume Settings (Lautstärke): Wählen Sie die gewünschte Lautstärke als Prozentwert aus. D-Link DCS-5009L Benutzerhandbuch... -
Seite 31: Bewegungserkennung
(Always) aktiviert sein soll oder gemäß eines Zeitplans (Schedule), den Sie festlegen. Sensitivity Geben Sie an, welcher Unterschied erforderlich ist, um (Empfindlichkeit): eine Bewegung festzustellen. Detection Areas Klicken Sie mit der Maus in die Bereiche des Videos, die (Bewegungserkennungsbereich): zur Bewegungserkennung überwacht werden sollen. D-Link DCS-5009L Benutzerhandbuch... -
Seite 32: E-Mail
Schritt 8 - Klicken Sie auf Test, um eine Test-E-Mail an das oben angegebene E-Mail-Konto zu senden. Hinweis: Sie können auch STARTTLS verwenden. Die SMTP-Server-Portnummer ist dann 587. Hinweis: Wenn Sie einen Yahoo SMTP-Server verwenden möchten, unterscheidet sich die SMTP-Serveradresse je nach registrierter Region und nur SMTP-Port 465 wird für SSL-TLS unterstützt. D-Link DCS-5009L Benutzerhandbuch... - Seite 33 E-Mail gesendet (wie oben angegeben), jedoch werden Videoclips E-Mail-Konto gemäß den Einstellungen für das Videolimit, das Sie angeben, aktivieren aufgenommen. Test Email Es wird eine Test-E-Mail gemäß den von Ihnen oben angegebenen Account E-Mail-Einstellungen gesendet. (E-Mail-Konto testen): D-Link DCS-5009L Benutzerhandbuch...
-
Seite 34: Ftp
Kamera nur dann Bilder per E-Mail hochladen soll, wenn eine Bewegung erkannt wird. Image Stellen Sie ein, wo häufig Bilder aufgenommen und hochgeladen Frequency werden sollen. Das Hochladen kann nach Bildern pro Sekunde oder (Bildfrequenz): nach Sekunden pro Bild erfolgen. D-Link DCS-5009L Benutzerhandbuch... - Seite 35 Geben Sie maximale Dateigröße und die zeitliche Länge der Videos an, die hochgeladen werden sollen. Wenn Sie auf Test klicken, wird eine JPEG-Test-Momentaufnahme Test FTP Server: (Schnappschuss) an den oben angegebenen FTP-Server gesendet, um sicherzustellen, dass Ihre Einstellungen richtig sind. D-Link DCS-5009L Benutzerhandbuch...
-
Seite 36: Uhrzeit Und Datum
Sie das Datum und die Uhrzeit manuell (Datum und einstellen. Sie können außerdem auf Copy Your Computer’s Time Zeit manuell Settings (Zeiteinstellungen Ihres Computers kopieren) klicken, um das einstellen): Datum und die Uhrzeit auf Basis der Einstellungen Ihres Computers automatisch einzustellen. D-Link DCS-5009L Benutzerhandbuch... -
Seite 37: Tag/Nachtmodus
Modus): Always Night Die Kamera verwendet immer den Nachtmodus. Mode (Immer- Nacht-Modus): Day Mode Die Kamera verwendet den Tagmodus zu den von Ihnen angegebenen Schedule (Tag- Zeiten und schaltet außerhalb dieser Zeiten in den Nachtmodus um. Modus-Zeitplan): D-Link DCS-5009L Benutzerhandbuch... -
Seite 38: Kamerasteuerung
• Geben Sie einen Namen dafür ein. Er hilft Ihnen, die Voreinstellung leicht zu identifizieren. • Klicken Sie auf die Schaltfläche 'Set' (Festlegen), um die Voreinstellung zu speichern. • Alle voreingestellten und gespeicherten Positionen können gelöscht werden, indem Sie die entsprechende Voreinstellung auswählen und auf 'Clear' (Löschen) klicken. D-Link DCS-5009L Benutzerhandbuch... -
Seite 39: Wartung Und Verwaltung
Sie dann auf Add (Hinzufügen). Es können bis zu 8 Benutzerkonten erstellt werden. User List Zeigt die Kontonamen der autorisierten Benutzer an. Sie können jedes Konto durch Klicken auf das Ändern- oder Löschen-Symbol (Benutzerliste): ändern oder löschen. D-Link DCS-5009L Benutzerhandbuch... -
Seite 40: System
Bitte beachten Sie, dass dadurch alle Änderungen zurücksetzen): gelöscht werden, die Sie an den Einstellungen der Kamera vorgenommen haben. Reboot The Device Klicken Sie auf Reboot the Device (Gerät neu starten), um das Gerät (Gerät neu starten): neu zu starten. D-Link DCS-5009L Benutzerhandbuch... -
Seite 41: Firmware-Upgrade
Abschnitt 3 - Konfiguration Firmware-Upgrade Ihre aktuelle Firmware-Version und das Datum werden auf Ihrem Bildschirm angezeigt. Auf der D-Link Support-Seite können Sie überprüfen, welche die aktuellen Firmware-Versionen sind. Um die Firmware Ihrer DCS-5009L zu aktualisieren, laden Sie die aktuelle Firmware von der D-Link Support-Seite auf Ihre lokale Festplatte herunter. -
Seite 42: Status
Abschnitt 3 - Konfiguration Status Geräteinfo Dieser Abschnitt zeigt Ihnen alle Informationen zu Ihrem Gerät und den Netzwerkeinstellungen im Detail. D-Link DCS-5009L Benutzerhandbuch... -
Seite 43: Aktiver Benutzer
Abschnitt 3 - Konfiguration Aktiver Benutzer Auf dieser Seite sind alle Informationen über aktive Benutzer wie beispielsweise der Benutzername, die IP-Adresse und die Zeit aufgeführt, zu der der Kamerazugriff begann. D-Link DCS-5009L Benutzerhandbuch... -
Seite 44: Fehlerbehebung
Standardeinstellungen zurück. Es ist deshalb ratsam, sich das Kennwort zu notieren, um bei Bedarf darauf zurückgreifen zu können. Um die Einstellungen Ihrer Kamera zurückzusetzen, verwenden Sie eine entsprechend auseinandergezogene Büroklammer (oder einen ähnlich spitzen Gegenstand) und drücken und halten Sie die RESET-Taste mindestens 10 Sekunden lang, während Ihre Kamera angeschlossen ist. D-Link DCS-5009L Benutzerhandbuch... - Seite 45 7. Die Kamera produziert verrauschte Bilder. Wie kann ich das Problem lösen? Die Videobilder sind möglicherweise verrauscht, wenn die Kamera in einer sehr schwach ausgeleuchteten Umgebung verwendet wird. Versuchen Sie in den Nachtmodus zu wechseln, wenn Sie fortwährend einen nur sehr schwach beleuchteten Bereich überwachen. D-Link DCS-5009L Benutzerhandbuch...
- Seite 46 Vergewissern Sie sich auch, dass die neueste Java-Version installiert ist. Java kann von http://www.java.com heruntergeladen werden. Wenn Sie den Internet Explorer 6 oder niedriger benutzen, müssen Sie ein Upgrade Ihres Webbrowsers vornehmen, um das von der Internetkamera übertragene Streaming Video zu sehen. D-Link DCS-5009L Benutzerhandbuch...
-
Seite 47: Technische Daten
• 8 MB • DHCP Client • NTP Client (D-Link) RÜCKSETZKNOPF (RESET) • DNS Client • Auf werkseitige Standardeinstellungen zurückzusetzen • DDNS Client (Dyndns und D-Link) VIDEO CODECS • SMTP Client • H.264 • FTP Client • MJPEG • HTTP Server •... - Seite 48 3A-STEUERUNG EMISSION (EMI), SICHERHEIT UND ANDERE ZERTIFIZIERUNGEN • AGC (Auto Gain Control/Automatische Verstärkungsregelung) • FCC Class B • AWB ( Auto White Balance/Automatischer Weißabgleich) • IC • AES (Auto Electronic Shutter/Automatischer elektronischer Shutter) • C-Tick • CE D-Link DCS-5009L Benutzerhandbuch...
