RL 50RAS Betriebsanleitung Seite 12

Für den Anschluss von mehr als 10 Lüftungsanlagen muss die Stromversorgung der Lüftungsanlage Nr. 11 (Klemmen L und N) nicht über die
vorangehende Lüftungsanlage, sondern über ein Stromnetz zugeführt werden.
Die Steuersignale G und D aus der Lüftungsanlage Nr. 10 werden über das Kabel (2 x 0.5 mm
Die Lüftungsanlagen Nr. 12...20 an die Lüftungsanlage Nr. 11 in der gleichen Weise, wie die Lüftungsanlagen Nr. 1...10 anschließen.
Alle hintereinander angeschlossene Lüftungsanlagen werden über die Lüftungsanlage Nr. 1. gesteuert.
11
L
G
D
N
L
G
D
N
12

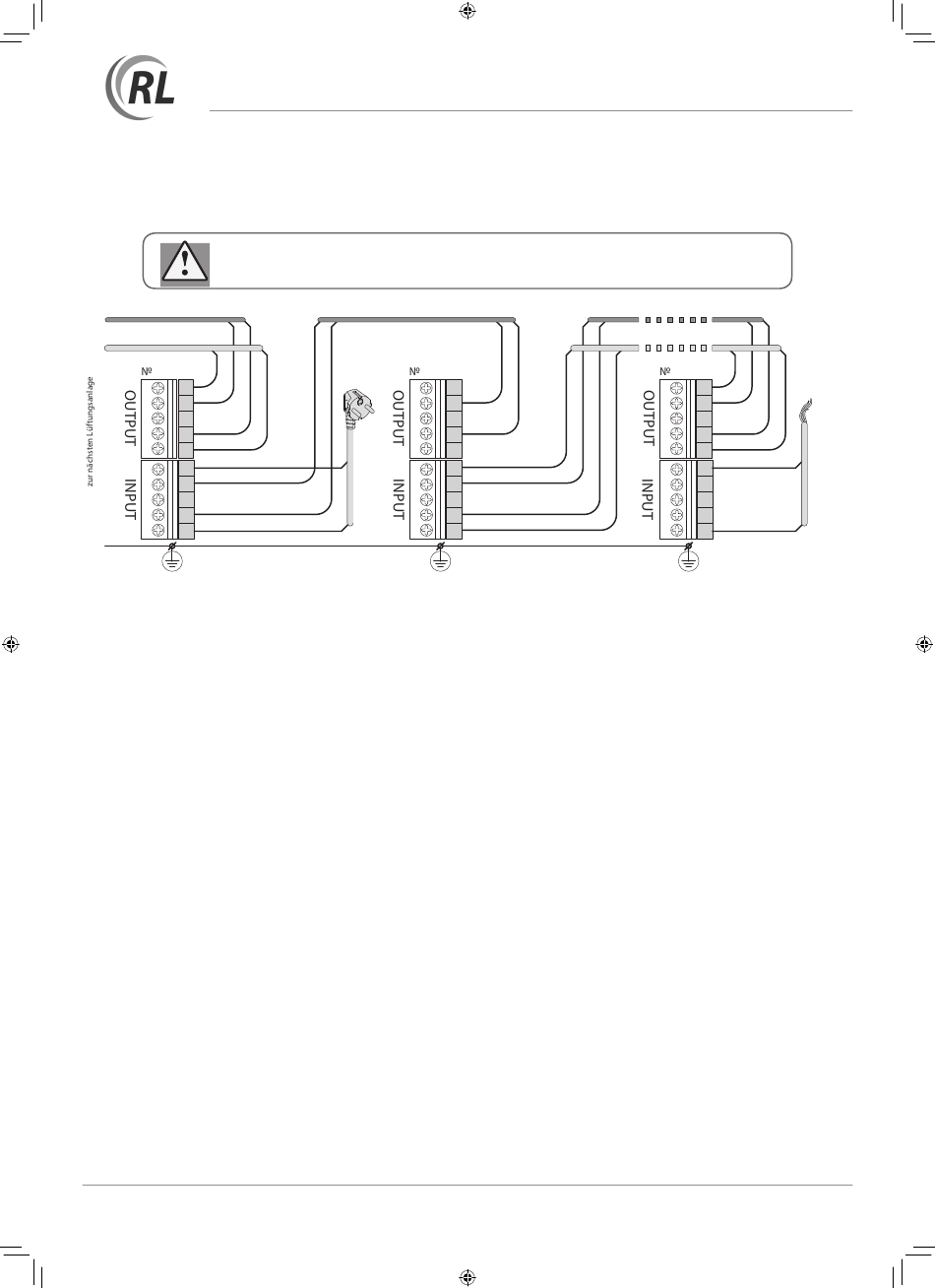

REIHENSCHALTUNG VON ÜBER 10 LÜFTUNGSANLAGEN
SICHERE ERDUNG FÜR ALLE ANGESCHLOSSENEN
LÜFTUNGSANLAGEN IST ZU GEWÄHRLEISTEN!
Steuerkabel
10
1~230 V/ 50 Hz
L
G
D
N
L
G
D
N
2 ) übertragen.
Steuerkabel
Stromkabel
1
L
G
D
N
L
G
D
N
1~230 V/ 50 Hz
