CAT EYE MITY3
CC-MT300
1
6
2
5
3
7
3
(2)
3
6
(1)
3
6
(2)
(1)
2mm

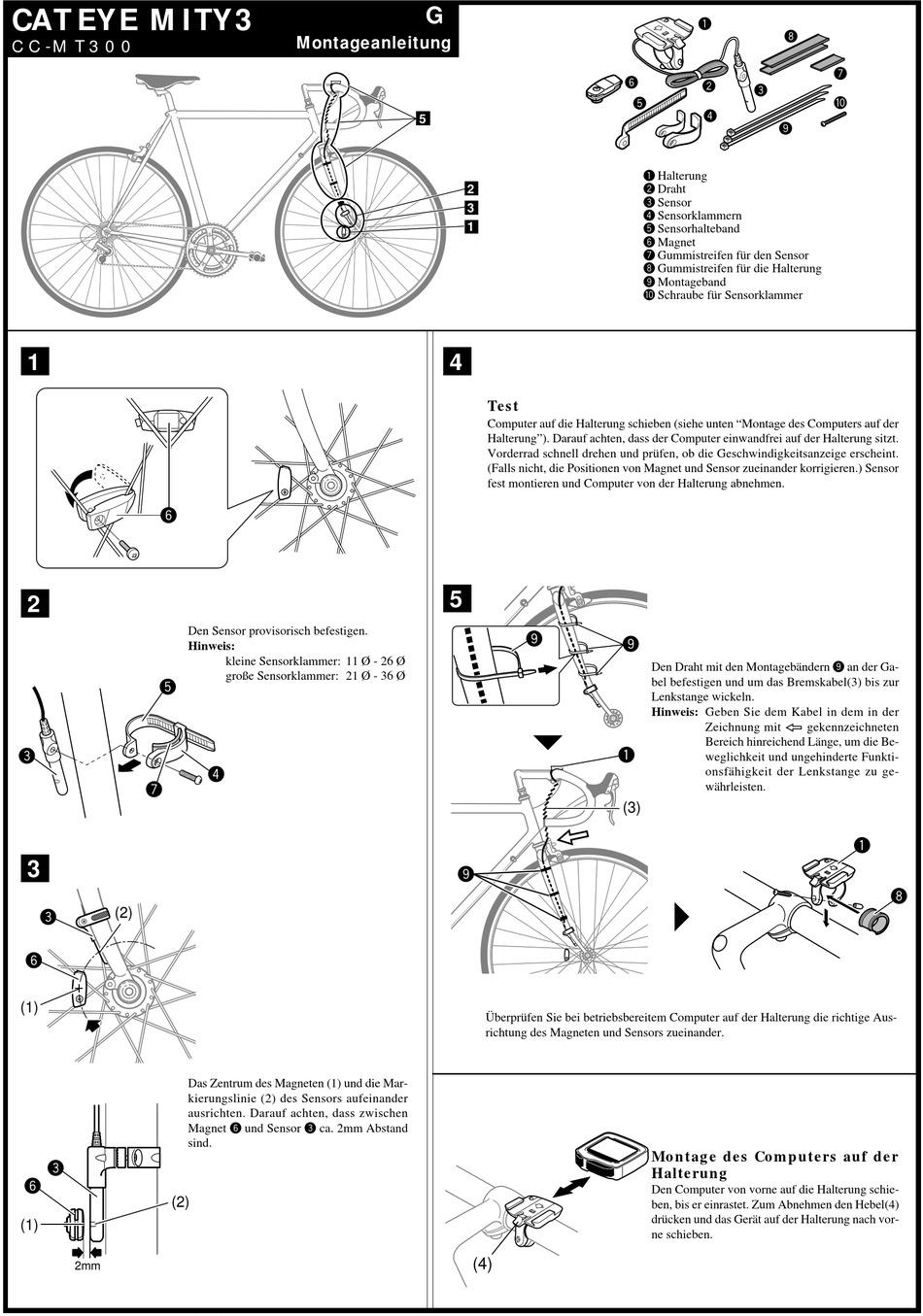

Montageanleitung
Den Sensor provisorisch befestigen.
Hinweis:
kleine Sensorklammer: 11 Ø - 26 Ø
große Sensorklammer: 21 Ø - 36 Ø
4
Das Zentrum des Magneten (1) und die Mar-
kierungslinie (2) des Sensors aufeinander
ausrichten. Darauf achten, dass zwischen
6
3
Magnet
und Sensor
ca. 2mm Abstand
sind.
G
5
2
3
1
4
Test
Computer auf die Halterung schieben (siehe unten "Montage des Computers auf der
Halterung"). Darauf achten, dass der Computer einwandfrei auf der Halterung sitzt.
Vorderrad schnell drehen und prüfen, ob die Geschwindigkeitsanzeige erscheint.
(Falls nicht, die Positionen von Magnet und Sensor zueinander korrigieren.) Sensor
fest montieren und Computer von der Halterung abnehmen.
5
9
9
Überprüfen Sie bei betriebsbereitem Computer auf der Halterung die richtige Aus-
richtung des Magneten und Sensors zueinander.
(4)
1
8
6
2
3
5
4
9
1
Halterung
2
Draht
3
Sensor
4
Sensorklammern
5
Sensorhalteband
6
Magnet
7
Gummistreifen für den Sensor
8
Gummistreifen für die Halterung
9
Montageband
0
Schraube für Sensorklammer
9
Den Draht mit den Montagebändern
bel befestigen und um das Bremskabel(3) bis zur
Lenkstange wickeln.
Hinweis: Geben Sie dem Kabel in dem in der
Zeichnung mit
Bereich hinreichend Länge, um die Be-
1
weglichkeit und ungehinderte Funkti-
onsfähigkeit der Lenkstange zu ge-
währleisten.
(3)
Montage des Computers auf der
Halterung
Den Computer von vorne auf die Halterung schie-
ben, bis er einrastet. Zum Abnehmen den Hebel(4)
drücken und das Gerät auf der Halterung nach vor-
ne schieben.
7
0
9
an der Ga-
gekennzeichneten
1
8
