3.1.2 Mehrfachspanner mit Verstellbacken H=165

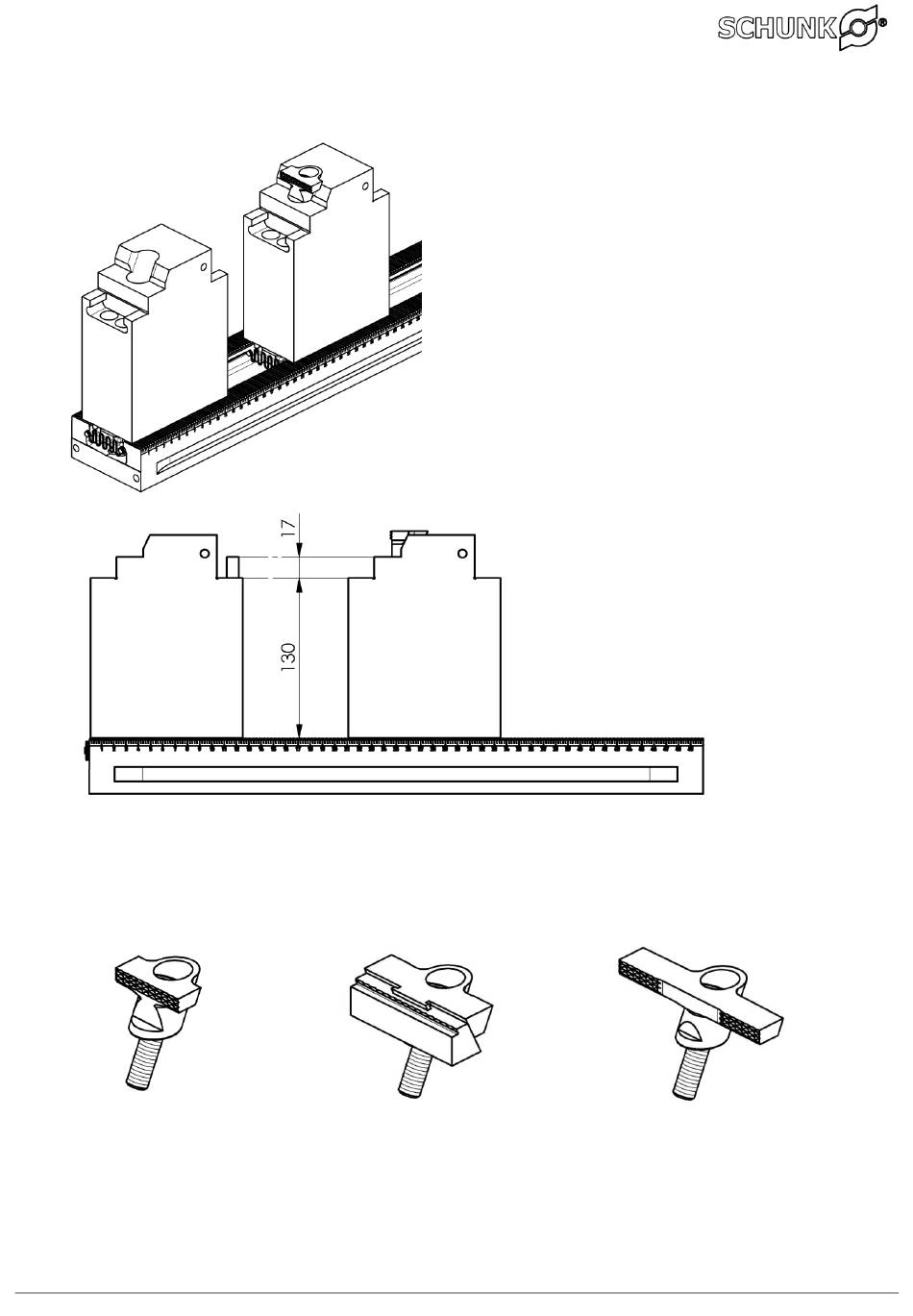

Wie bei den normalen Verstellbacken werden die Verstellbacken H=165 mm, je nach
Anwendungsfall, mit den geeigneten Spannbacken bestückt:
Niederzugbacke „grip"
Die Werkstückspannung erfolgt von oben über die schräg laufende Spannbacke, mittels einer
M10 Spannschraube.
Der horizontale Hub der Spannbacke beträgt je nach Typ zwischen 3.7 bis 4.8 mm.
schunk.com
Für bessere Zugänglichkeit am zu spannenden
Werkstück können an Stelle der normalen
Verstellbacken auch die erhöhten Verstell-
backen H=165 mm auf der Spannschiene
positioniert und fixiert werden. Dabei wird
keine feste Systembacke benötigt, mindestens
aber zwei Verstellbacken H=165 mm, wovon
eine als feste Systembacke eingesetzt wird.
Parallelspannbacke
