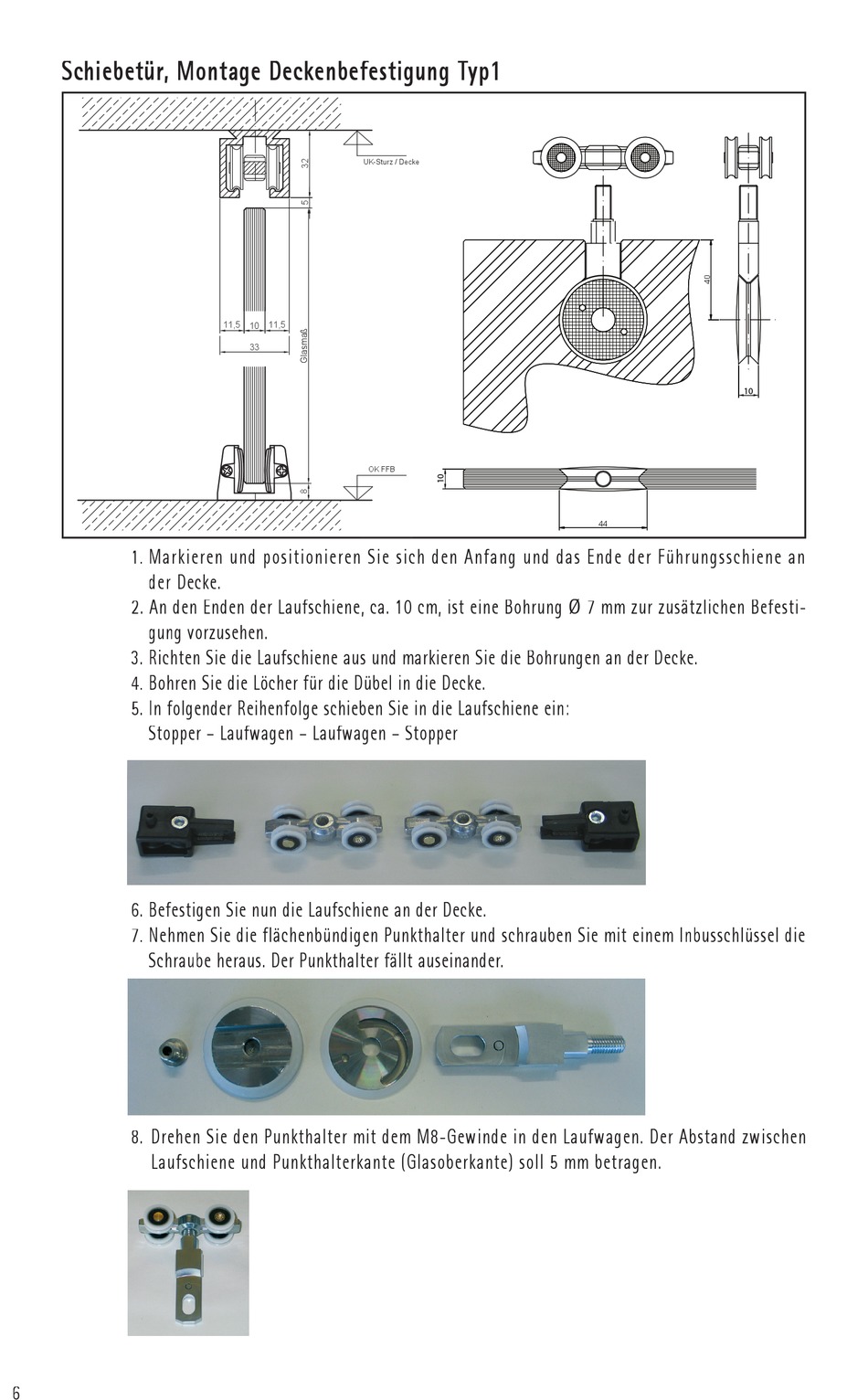

Schiebetür, Montage Deckenbefestigung Typ1
1. Markieren und positionieren Sie sich den Anfang und das Ende der Führungsschiene an
der Decke.
Komm.:
2. An den Enden der Laufschiene, ca. 10 cm, ist eine Bohrung Ø 7 mm zur zusätzlichen Befesti-
Auftrags-Nr.:
gung vorzusehen.
Position :
Stückzahl :
T1
T2
3. Richten Sie die Laufschiene aus und markieren Sie die Bohrungen an der Decke.
4. Bohren Sie die Löcher für die Dübel in die Decke.
5. In folgender Reihenfolge schieben Sie in die Laufschiene ein:
Stopper – Laufwagen – Laufwagen – Stopper
6. Befestigen Sie nun die Laufschiene an der Decke.
7. Nehmen Sie die flächenbündigen Punkthalter und schrauben Sie mit einem Inbusschlüssel die
Schraube heraus. Der Punkthalter fällt auseinander.
8. Drehen Sie den Punkthalter mit dem M8-Gewinde in den Laufwagen. Der Abstand zwischen
Laufschiene und Punkthalterkante (Glasoberkante) soll 5 mm betragen.
6
11,5
11,5
10
33
Datum
Name
Heine
Bearb.
CAD 5
Skizze gepr.:
Glasmaß
T3
T4
UK-Sturz / Decke
OK FFB
��
44
