Griffseite der Schiebetür, den Boden mit einem Klebeband. Nun schließen Sie die Tür, indem
Sie sie bis zum Anschlag in die entgegengesetzte Richtung schieben. Führen Sie eine weitere
Markierung mit Klebeband auf dem Boden am unteren Türende gegenüber der Griffseite aus.
Zwischen den beiden Markierungen wird die Bodenführung befestigt. Bauen Sie das Glas
nochmals aus und befestigen Sie die Bodenführung. Danach kann die Tür, wie zuvor be-
schrieben wieder eingebaut werden.
14. Die Höhe der Glastafel stellen Sie wie folgt genau ein: Inbusschraube leicht lösen. Mit Sonder-
schlüssel durch Drehen die Höhe genau einstellen. Inbusschraube anziehen.
15. Kleben Sie nun das Abdeckungsprofil mit dem vorgeklebten Doppelklebeband auf das Wandbe-
festigungsprofil und kleben Sie die Endkappen mit eigenem Sekundenkleber o.ä. auf den
Beschlag. Das Abdeckungsprofil wird bauseits verschraubt.

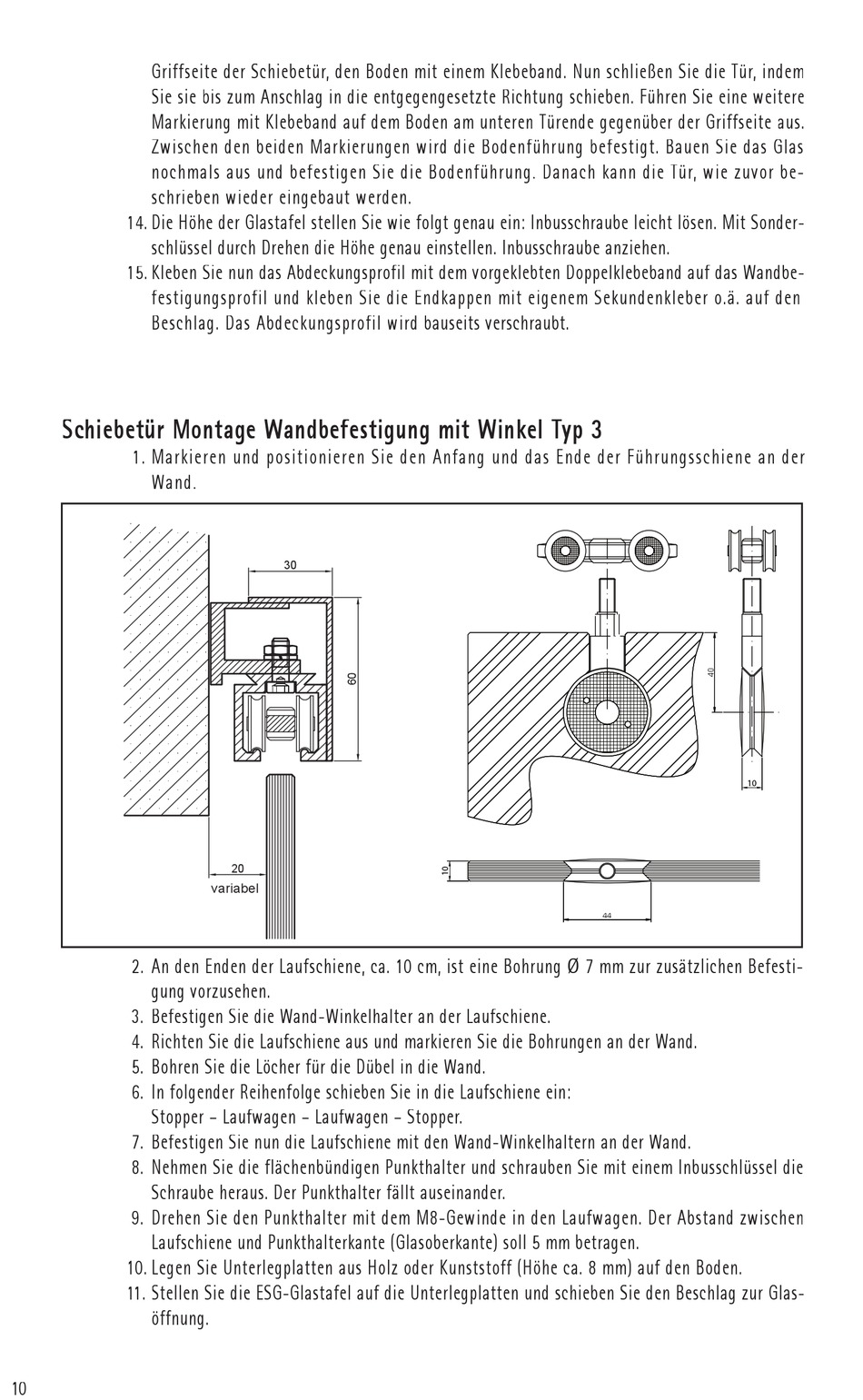

Schiebetür Montage Wandbefestigung mit Winkel Typ 3
1. Markieren und positionieren Sie den Anfang und das Ende der Führungsschiene an der
Wand.
10
2. An den Enden der Laufschiene, ca. 10 cm, ist eine Bohrung Ø 7 mm zur zusätzlichen Befesti-
gung vorzusehen.
3. Befestigen Sie die Wand-Winkelhalter an der Laufschiene.
4. Richten Sie die Laufschiene aus und markieren Sie die Bohrungen an der Wand.
5. Bohren Sie die Löcher für die Dübel in die Wand.
6. In folgender Reihenfolge schieben Sie in die Laufschiene ein:
Stopper – Laufwagen – Laufwagen – Stopper.
7. Befestigen Sie nun die Laufschiene mit den Wand-Winkelhaltern an der Wand.
8. Nehmen Sie die flächenbündigen Punkthalter und schrauben Sie mit einem Inbusschlüssel die
Schraube heraus. Der Punkthalter fällt auseinander.
Datum
Name
Heine
Bearb.
9. Drehen Sie den Punkthalter mit dem M8-Gewinde in den Laufwagen. Der Abstand zwischen
CAD 5
Skizze gepr.:
Laufschiene und Punkthalterkante (Glasoberkante) soll 5 mm betragen.
Glasmaß
10. Legen Sie Unterlegplatten aus Holz oder Kunststoff (Höhe ca. 8 mm) auf den Boden.
T3
T4
11. Stellen Sie die ESG-Glastafel auf die Unterlegplatten und schieben Sie den Beschlag zur Glas-
öffnung.
10
30
20
variabel
��
44
