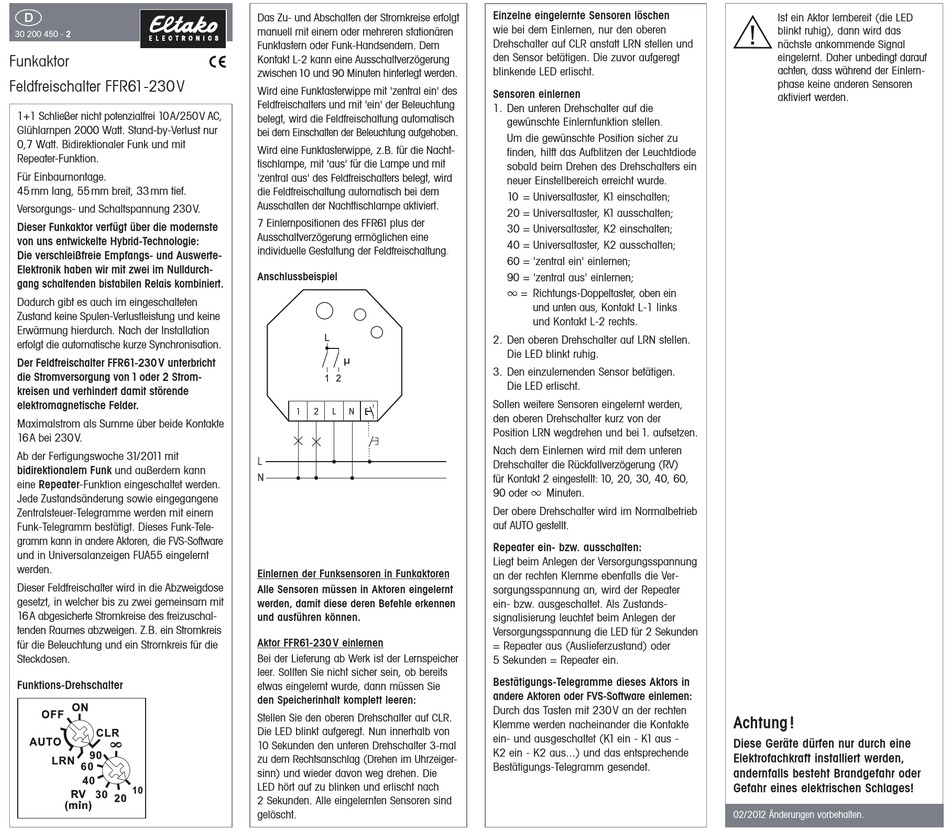

Eltako FFR61 Bedienungsanleitung

D
30 200 450 - 2
Funkaktor
Feldfreischalter FFR61-230 V
1+1 Schließer nicht potenzialfrei 10A/250V AC,
Glühlampen 2000 Watt. Stand-by-Verlust nur
0,7 Watt. Bidirektionaler Funk und mit
Repeater-Funktion.
Für Einbaumontage.
45 mm lang, 55 mm breit, 33 mm tief.
Versorgungs- und Schaltspannung 230 V.
Dieser Funkaktor verfügt über die modernste
von uns entwickelte Hybrid-Technologie:
Die verschleißfreie Empfangs- und Auswerte-
Elektronik haben wir mit zwei im Nulldurch -
gang schaltenden bistabilen Relais kombiniert.
Dadurch gibt es auch im eingeschalteten
Zustand keine Spulen-Verlustleistung und keine
Erwärmung hierdurch. Nach der Installation
erfolgt die automatische kurze Synchronisation.
Der Feldfreischalter FFR61-230 V unterbricht
die Stromversorgung von 1 oder 2 Strom -
kreisen und verhindert damit störende
elektromagnetische Felder.
Maximalstrom als Summe über beide Kontakte
16 A bei 230 V.
Ab der Fertigungswoche 31/2011 mit
bidirektionalem Funk und außerdem kann
eine Repeater-Funktion eingeschaltet werden.
Jede Zustandsänderung sowie eingegangene
Zentralsteuer-Telegramme werden mit einem
Funk-Telegramm bestätigt. Dieses Funk-Tele -
gramm kann in andere Aktoren, die FVS-Software
und in Universalanzeigen FUA55 eingelernt
werden.
Dieser Feldfreischalter wird in die Abzweigdose
gesetzt, in welcher bis zu zwei gemeinsam mit
16A abgesicherte Stromkreise des freizu schal -
tenden Raumes abzweigen. Z.B. ein Strom kreis
für die Beleuchtung und ein Stromkreis für die
Steckdosen.
Funktions-Drehschalter
Das Zu und Abschalten der Stromkreise erfolgt
Das Zu- und Abschalten der Stromkreise erfolgt
manuell mit einem oder mehreren stationären
Funktastern oder Funk-Handsendern. Dem
Kontakt L-2 kann eine Ausschaltverzögerung
zwischen 10 und 90 Minuten hinterlegt werden.
Wird eine Funktasterwippe mit 'zentral ein' des
Feldfreischalters und mit 'ein' der Beleuchtung
belegt, wird die Feldfreischaltung automatisch
bei dem Einschalten der Beleuchtung aufgehoben.
Wird eine Funktasterwippe, z.B. für die Nacht -
tischlampe, mit 'aus' für die Lampe und mit
'zentral aus' des Feldfreischalters belegt, wird
die Feldfreischaltung automatisch bei dem
Ausschalten der Nachttischlampe aktiviert.
7 Einlernpositionen des FFR61 plus der
Ausschaltverzögerung ermöglichen eine
individuelle Gestaltung der Feldfreischaltung.
Anschlussbeispiel
Einlernen der Funksensoren in Funkaktoren
Alle Sensoren müssen in Aktoren eingelernt
werden, damit diese deren Befehle erkennen
und ausführen können.
Aktor FFR61-230 V einlernen
Bei der Lieferung ab Werk ist der Lernspeicher
leer. Sollten Sie nicht sicher sein, ob bereits
etwas eingelernt wurde, dann müssen Sie
den Speicherinhalt komplett leeren:
Stellen Sie den oberen Drehschalter auf CLR.
Die LED blinkt aufgeregt. Nun innerhalb von
10 Sekunden den unteren Drehschalter 3-mal
zu dem Rechtsanschlag (Drehen im Uhrzeiger-
sinn) und wieder davon weg drehen. Die
LED hört auf zu blinken und erlischt nach
2 Sekunden. Alle eingelernten Sensoren sind
gelöscht.
Einzelne eingelernte Sensoren löschen
wie bei dem Einlernen, nur den oberen
Drehschalter auf CLR anstatt LRN stellen und
den Sensor betätigen. Die zuvor aufgeregt
blinkende LED erlischt.
Sensoren einlernen
1. Den unteren Drehschalter auf die
gewünschte Einlernfunktion stellen.
Um die gewünschte Position sicher zu
finden, hilft das Aufblitzen der Leuchtdiode
sobald beim Drehen des Drehschalters ein
neuer Einstellbereich erreicht wurde.
10 = Universaltaster, K1 einschalten;
20 = Universaltaster, K1 ausschalten;
30 = Universaltaster, K2 einschalten;
40 = Universaltaster, K2 ausschalten;
60 = 'zentral ein' einlernen;
90 = 'zentral aus' einlernen;
4
= Richtungs-Doppeltaster, oben ein
und unten aus, Kontakt L-1 links
und Kontakt L-2 rechts.
2. Den oberen Drehschalter auf LRN stellen.
Die LED blinkt ruhig.
3. Den einzulernenden Sensor betätigen.
Die LED erlischt.
Sollen weitere Sensoren eingelernt werden,
den oberen Drehschalter kurz von der
Position LRN wegdrehen und bei 1. aufsetzen.
Nach dem Einlernen wird mit dem unteren
Drehschalter die Rückfallverzögerung (RV)
für Kontakt 2 eingestellt: 10, 20, 30, 40, 60,
4
90 oder Minuten.
Der obere Drehschalter wird im Normalbe trieb
auf AUTO gestellt.
Repeater ein- bzw. ausschalten:
Liegt beim Anlegen der Versorgungs spannung
an der rechten Klemme ebenfalls die Ver -
sorgungs spannung an, wird der Repeater
ein- bzw. ausgeschaltet. Als Zustands -
signalisierung leuchtet beim Anlegen der
Versorgungs spannung die LED für 2 Sekunden
= Repeater aus (Ausliefer zustand) oder
5 Sekunden = Repeater ein.
Bestätigungs-Telegramme dieses Aktors in
andere Aktoren oder FVS-Software einlernen:
Durch das Tasten mit 230 V an der rechten
Klemme werden nacheinander die Kontakte
ein- und ausgeschaltet (K1 ein - K1 aus -
K2 ein - K2 aus...) und das entsprechende
Bestätigungs-Telegramm gesendet.
Ist ein Aktor lernbereit (die LED
blinkt ruhig), dann wird das
nächste ankommende Signal
Ist ein Aktor lernbereit (die LED
blinkt ruhig), dann wird das
nächste ankommende Signal
eingelernt. Daher unbedingt darauf
achten, dass während der Einlern-
phase keine anderen Sensoren
aktiviert werden.
Achtung !
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
02/2012 Änderungen vorbehalten.
