Montageanleitung
WICHTIG:
Bevor Sie mit dem Aufbau beginnen, lesen Sie bitte ausführlich die Bedienungsanleitung. Der
Aufstellungsort sollte möglichst eben sein, damit das Zelt im waagerechten Stand einer
gleichmäßigen Belastung ausgesetzt wird.
Schritt 1

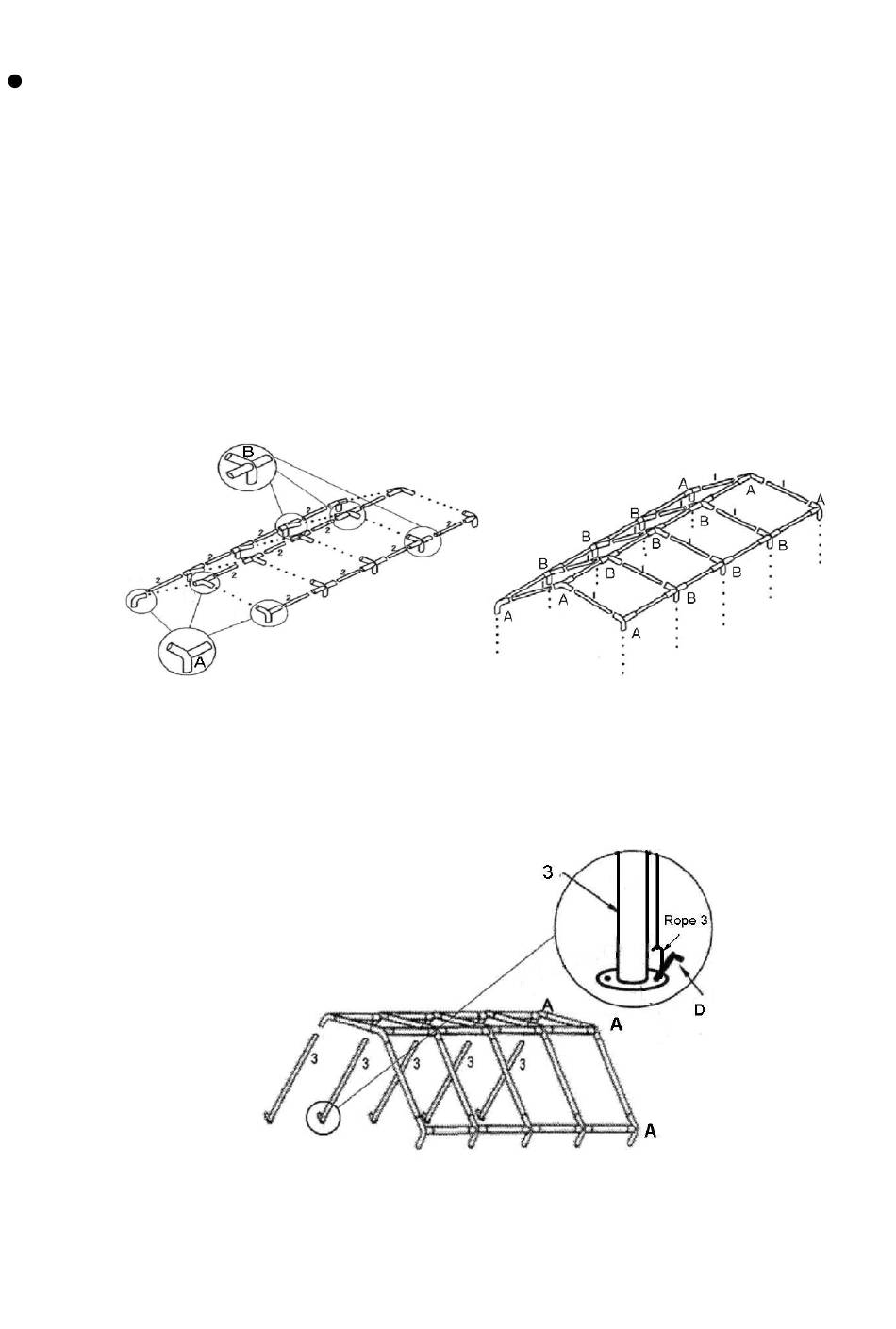

Zunächst wird die Dachkonstruktion erstellt. Verbinden Sie die Rohre #1, #2 mit den
Verbindungsteilen #A, #B analog zu den folgenden Abbildungen. Stellen Sie sicher, dass die
Rohre in den Verbindungsteilen stets fest einschnappen.
Schritt 2
Heben Sie eine Seite der Dachkonstruktion an und verbinden diese mit den Standbeinen #3.
Orientieren Sie sich hierbei an der nachstehenden Abbildung. Die Heringe stecken Sie erst
nach Aufstellen der kompletten Konstruktion ein.
Rope =
Richtschnur
- 4 -
© 2006 PRIME TECH®
