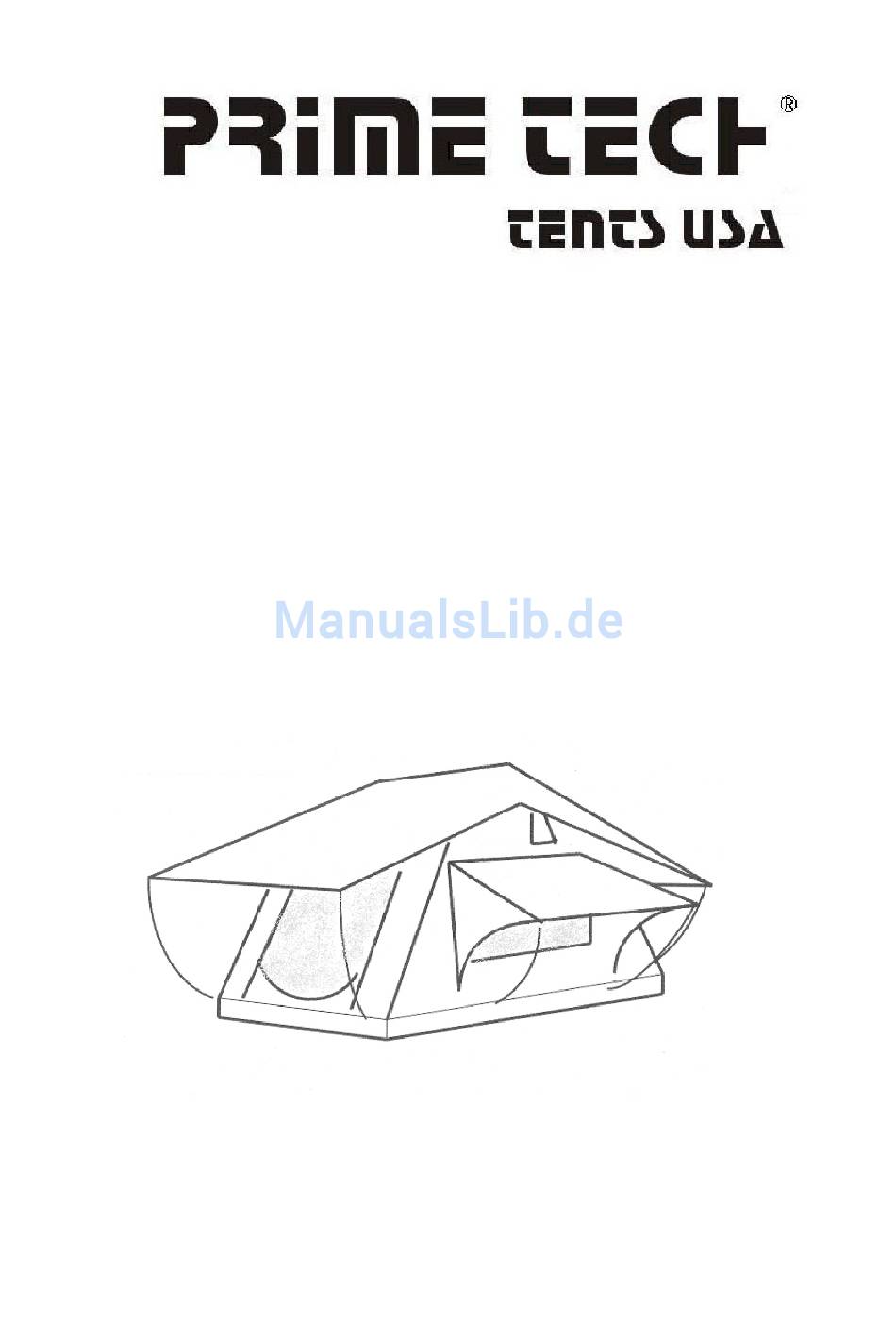

- Seite 1 CAE-101-01 AUTODACHZELT...
-
Seite 2: Inhaltsverzeichnis
© 2006 PRIME TECH® Inhalt Ausrichtung des Zeltes auf Ihrem Fahrzeug......1 Zur Rückseite ..................1 Zur Fahrzeug Längsseite..............1 Montageprofile – Zusammenbauanweisung …......2 Anbringen des Zeltes am Dachträger / Dachreling ....3 Aufbauanweisung ................5 Leiter Verlängerung – Zubehör .............5 Richtlinien zur Aufbewahrung und Behandlung ......6 Warnungen ..................6... -
Seite 3: Ausrichtung Des Zeltes Auf Ihrem Fahrzeug
- 2 - © 2006 PRIME TECH® Ausrichtung des Zeltes auf Ihrem Fahrzeug Bevor Sie Ihr neues Autodachzelt auf Ihrem Fahrzeug anbringen, müssen Sie sich entscheiden ob sich Ihr Dachzelt nach hinten oder zur Fahrzeugseite öffnen lassen soll. Die Zusätzliche Anbringung von Dusch/Sitzgelegenheiten, hinter oder neben dem Truck ist im Zusammenhang mit der Ausrichtung des geöffneten Zeltes abhängig. -
Seite 4: Zur Fahrzeug Längsseite
- das geschlossene Zelt ist besser auf dem Autodach platziert und hat einen geringeren Windwiederstand. - 3 - © 2006 PRIME TECH® Montageprofile – Zusammenbauanweisung 1. Entnehmen Sie aus dem Karton die Montageprofile und kürzen sie wie im Diagramm 1 beschrieben, wenn Sie beabsichtigen die Zeltöffnung an der Rückseite Ihres Fahrzeuges zu... -
Seite 5: Anbringen Des Zeltes Am Dachträger / Dachreling
Löcher. Siehe Abbildung 1 Abbildung 1 - 4 - © 2006 PRIME TECH® Anbringen des Zeltes an den Dachträger / Dachreling 1. Heben Sie das Zelt auf Ihr Fahrzeug 2. Plazieren Sie die 8mm Schraube auf dem Gleitblech. Schieben Sie das Gleitblech und die Schraube auf die Montageprofile. - Seite 6 4. Bevor Sie alle Muttern festziehen, überzeugen Sie sich dass Ihr Dachzelt mittig auf dem Dach Ihres Fahrzeuges ist und das die Montagepunkte (soweit es möglich ist) symmetrisch zu den Eckpunkten des Zeltes positioniert sind. - 5 - © 2006 PRIME TECH®...
-
Seite 7: Aufbauanweisung
4. Lassen Sie Leiter stehen und steigen Sie in das Zelt. Lösen Sie die vier Zeltschnüre von einer Seite des Zeltes. Achtung: wenn die Leiter in einem zu aufrechten Winkel steht werden Sie die Leiterverlängerung benötigen. - 6 - © 2006 PRIME TECH®... -
Seite 8: Leiter Verlängerung - Zubehör
5. Holen Sie das Stahlgestänge, um die äußeren Fenster und Fliegengitterfenster zu spannen. Stecken Sie das andere Ende des Stahlgestänges in das Loch des Dachzeltbodens, führen Sie es durch die Öse in die Zeltdachvorrichtung. Hier wird erfordert dass das Stahlgestänge sich biegt so dass der Winkel des Stahlgestänges gleich ist wie der Winkel des Loches in welches es gesteckt werden soll. -
Seite 9: Richtlinien Zur Aufbewahrung Und Behandlung
- 7 - © 2006 PRIME TECH® Richtlinien zur Aufbewahrung und Behandlung Warnungen: - Nicht an den Klettverschlussstreifen ziehen, um das Zelt zu verstauen. Diese Streifen sind zur Fixierung der Zeltseiten und nicht zum Verschließen. Um das Zelt zu verstauen, müssen Sie die Zeltoberseite runterdrücken und anschließend mit den Klettverschlüssen beide Zeltseiten sichern. -
Seite 10: Aufbewahrung Des Zeltes
Prüfen Sie regelmäßig, dass alle Muttern und Schrauben zur Verbindung des Zeltes mit dem Dach fest sitzen und im guten Zustand sind. - 8 - © 2006 PRIME TECH® Aufbewahrung des Zeltes 1. Sollten Sie das Zelt vom Auto abnehmen und verstauen, stellen Sie vorher sicher, dass es absolut trocken ist. - Seite 11 - 9 - © 2006 PRIME TECH®...
