INBETRIEBNAHME

Stromzufuhr: Der Revo Rave™ von American DJ® enthält ein elektronisches Vorschaltgerät, das
automatisch die Stromspannung erkennt, sobald es angeschlossen wird. Mit dem elektronischen
Vorschaltgerät müssen Sie sich keine Sorgen über die Spannung in Ihrer Steckdose machen, diese Einheit
kann überall angeschlossen werden. Vergewissern Sie sich außerdem, dass die nur die dem Gerät
beigefügten I.E.C. Stromkabel benutzen.
DMX-512: DMX steht für Digital Multiplex. Dies ist ein internationales Steuerprotokoll, das zur Kommunikation
zwischen intelligenten Scheinwerfern und der Steuerung benutz wird. Der DMX-Controller sendet DMX
Steuerungsdaten von dem Controller zu dem Scheinwerfer. DMX Daten werden als serielle Daten von
Scheinwerfer zu Scheinwerfer via DATA „IN" und DATA „OUT" Cinch-Anschlüssen verschickt. Diese
Anschlüsse befinden sich auf allen DMX-Scheinwerfern (auf den meisten Controllern befinden sich nur DATA
„OUT" Anschlüsse).
DMX-512 Verlinkung: DMX ist ein Protokoll, das es ermöglicht, alle Typen und Modelle verschiedener
Hersteller zu verbinden und durch einen einzigen Controller zu steuern - sofern alle Scheinwerfer und der
Controller DMX konform sind. Um den korrekten DMX-Datentransfer bei der Nutzung mehrerer DMX
Scheinwerfer sicherzustellen, versuchen Sie den kürzest möglichen Kabelweg zu nutzen. Die Reihenfolge, in
der die Scheinwerfer in der DMX-Verkettung verbunden werden, hat keinen Einfluss auf die DMX-Adressen.
Zum Beispiel: Wenn einem Scheinwerfer die Adresse 1 zugeteilt wird, kann er beliebig in der DMX-Linie
positioniert werden, ob am Anfang, am Ende oder irgendwo in der Mitte. Wenn ein Scheinwerfer die DMX-
Adresse 1 zugeteilt bekommt, weiß die Steuerung, wohin die für die Adresse 1 bestimmten DATEN zu
verschicken sind, unabhängig davon, wo sie in der DMX-Verkettung positioniert ist.

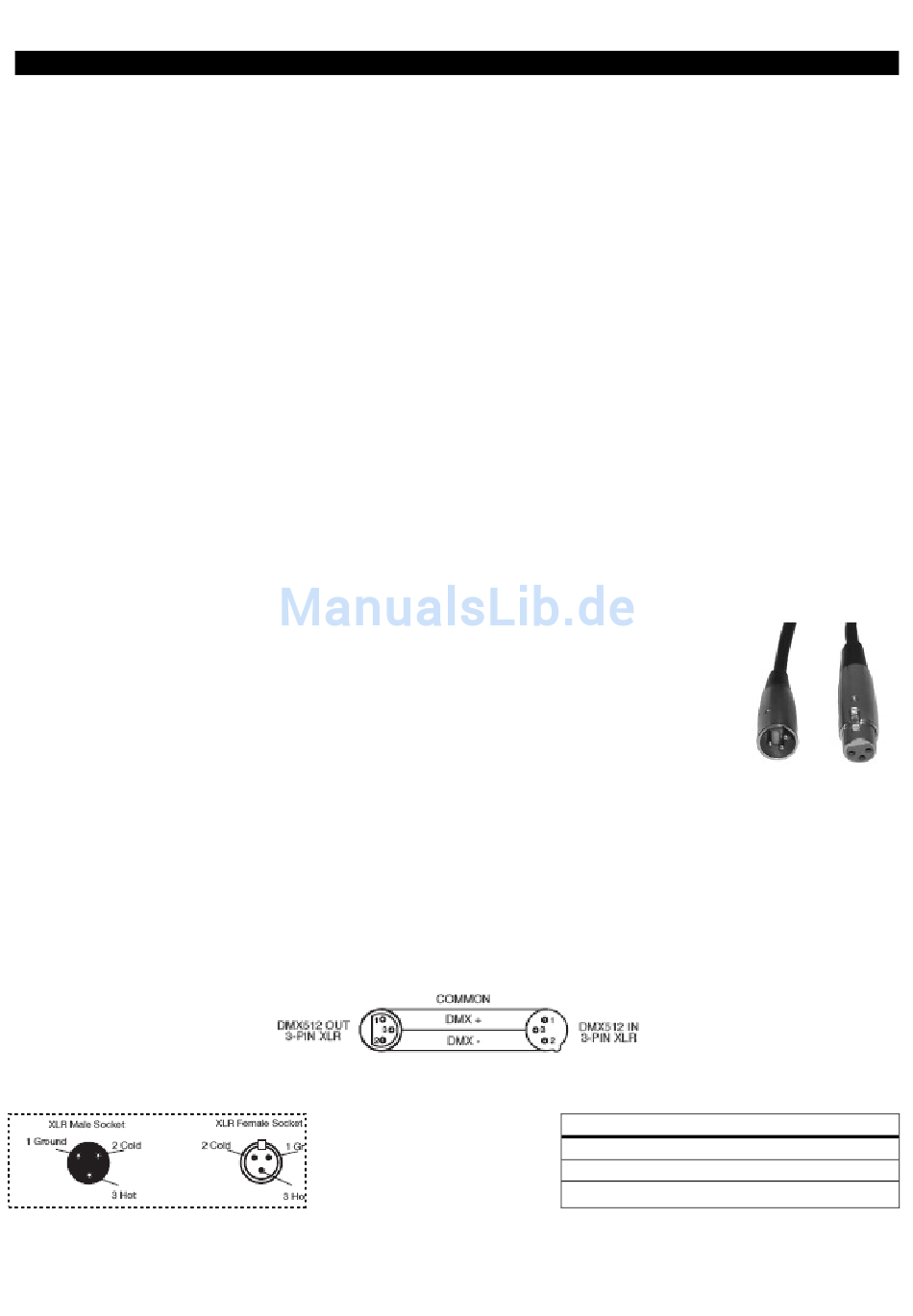

Datenkabel (DMX Kabel) Anforderungen (für den DMX-Betrieb): Der Revo Rave™ kann mithilfe des DMX-
512 Steuerprotokolls gesteuert werden. Der Revo Rave™ ist ein Gerät mit fünf DMX-Kanälen. Die DMX-
Adresse wird auf dem Paneel der Rückseite des Revo Rave™ eingestellt. Ihre Anlage und
Ihr DMX-Controller benötigen Standard 3-Pin-Cinchstecker für den Dateneingang und den
Datenausgang (Abbildung 1). Vergewissern Sie sich, falls Sie ihre eigenen Kabel
herstellen, dass Sie abgeschirmte Kabel mit zwei Leitungen nutzen (diese Kabel können
in bereits fast allen Geschäften für Ton- und Lichttechnik gekauft werden). Ihre Kabel
sollten einen männlichen und einen weiblichen Cinchstecker an jeweils einen der beiden
Enden haben. Achten Sie außerdem darauf, dass DMX Kabel eingeschleift sein müssen
und sich nicht teilen dürfen.
Beachten Sie: Befolgen Sie die Abbildungen zwei und drei, wenn Sie Ihre eigenen Kabel herstellen. Benutzen
Sie nicht die Erdungsöse des Cinchsteckers. Sie dürfen weder die Abschirmleitung des Kabels mit der
Erdungsöse verbinden, noch dürfen Sie es zulassen, dass die Abschirmleitung das Cinch-Gehäuse berührt.
Das Erden des Schildes könnte zu einem Kurzschluss oder zu Fehlfunktionen führen.
A.D.J. Supply Europe B.V. – www.americandj.eu – Revo Rave™ Bedienungsanleitung Seite 5
Abbildung 3
Abbildung 2
CINCH PIN Konfiguration
Pin1 = Erdung
Pin2 = Data Compliment (negativ)
Pin3 = Data True (positiv)
Abbildung 1
