INBETRIEBNAHME (Fortsetzung)
DMX-512 Verlinkung: DMX ist ein Protokoll, das es ermöglicht, alle Typen und Modelle verschiedener
Hersteller zu verbinden und durch einen einzigen Controller zu steuern - sofern alle Scheinwerfer und der
Controller mit DMX konform sind. Um den korrekten DMX-Datentransfer bei der Nutzung mehrerer DMX-
Scheinwerfer sicherzustellen, versuchen Sie den kürzest möglichen Kabelweg zu nutzen. Die Reihenfolge, in
der die Scheinwerfer in der DMX-Verkettung verbunden werden, hat keinen Einfluss auf die DMX-Adressen.
Zum Beispiel: Wenn einem Scheinwerfer die Adresse 1 zugeteilt wird, kann er beliebig in der DMX-Linie
positioniert werden, ob am Anfang, am Ende oder irgendwo in der Mitte. Wenn ein Scheinwerfer die DMX-
Adresse 1 zugeteilt bekommt, weiß die Steuerung, wohin die für die Adresse 1 bestimmten DATEN zu
verschicken sind, unabhängig davon, wo sie in der DMX-Verkettung positioniert ist.

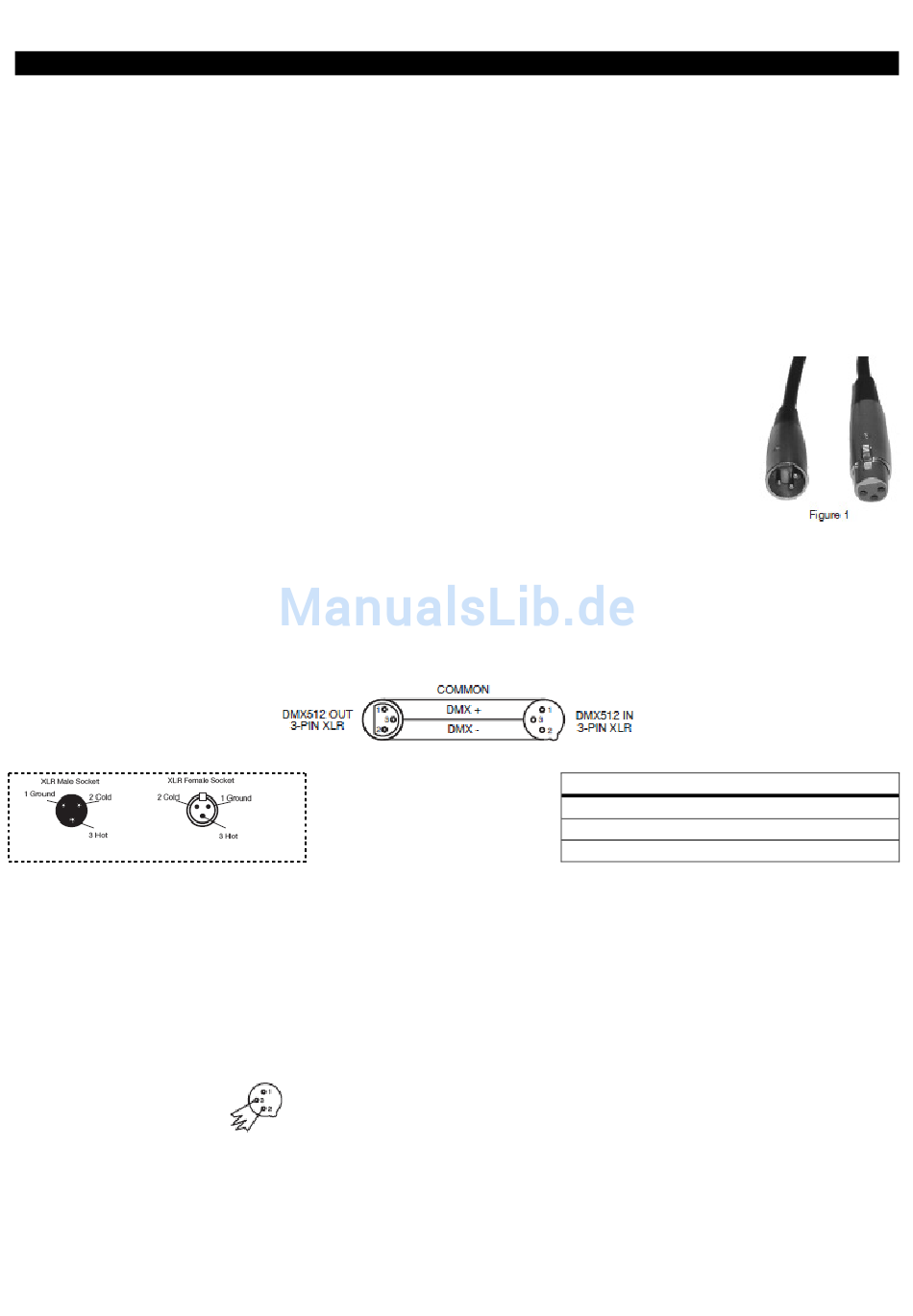

Datenkabel (DMX Kabel) Anforderungen (Für den DMX-Betrieb): Der Flat Par Tri7 kann Mithilfe des DMX-
512-Steuerprotokolls gesteuert werden. Der Flat Par Tri7 verfügt über 7 DMX-Kanal-Modi,
bitte lesen Sie auf Seite 9 alle Informationen über die verschiedenen Modi. Die DMX-
Adresse wird auf dem Paneel auf der Rückseite des Flat Par Tri7 eingestellt. Ihre Anlage
und Ihr DMX-Controller benötigen Standard 3-Pol XLR-Stecker für den Dateneingang und
den Datenausgang (Abbildung 1). Wir empfehlen Accu-Cable DMX-Kabel. Vergewissern
Sie sich, wenn Sie Ihre eigenen Kabel herstellen, dass Sie abgeschirmte 110-120 Ohm
Standardkabel nutzen (Diese Kabel können in fast allen professionellen Geschäften für
Lichttechnik gekauft werden). Ihre Kabel sollten einen männlichen und einen weiblichen
XLR-Stecker an jeweils einen der beiden Enden haben. Achten Sie außerdem darauf, dass
DMX-Kabel eingeschleift sein müssen und sich nicht teilen dürfen.
Beachten Sie: Befolgen Sie die Abbildungen zwei und drei, wenn Sie Ihre eigenen Kabel herstellen.
Benutzen Sie nicht die Erdungsöse des XLR-Steckers. Sie dürfen weder die Abschirmleitung des Kabels mit
der Erdungsöse verbinden, noch dürfen Sie es zulassen, dass die Abschirmleitung das XLR-Gehäuse berührt.
Das Erden des Schildes könnte zu einem Kurzschluss oder zu Fehlfunktionen führen.
Extrahinweis: Abschließen der Verkettung. Wenn längere Kabelabschnitte benutzt werden, kann es nötig
werden, an dem zuletzt angeschlossenen Gerät einen Abschlusswiderstand zu verwenden, um Fehlfunktionen
zu vermeiden. Ein Abschlusswiderstand ist ein 110-120 Ohm 1/4 Watt Widerstand, der zwischen den Polen
zwei und drei eines männlichen XLR-Steckers (DATA + und DATA -) angeschlossen wird. Diese Vorrichtung
wird in den weiblichen XLR-Stecker des Geräts, das in einer Verkettung als letztes angeschlossen wurde,
eingesteckt, um die Linie abzuschließen. Das Benutzen eines Kabelterminators (ADJ Bestellnummer Z-
DMX/T) reduziert die Wahrscheinlichkeit von Fehlfunktionen.
A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par Tri 7 Bedienungsanleitung Seite 5
Der Abschlusswiderstand reduziert Signalfehler
und verhindert Probleme und Störungen bei der
Signalübertragung.
Es
ist
immer
empfehlenswert,
ein
Abschlusselement (120 Ohm 1/4 W Widerstand)
zwischen den Pol 2 (DMX-) und Pol 3 (DMX +)
des letzen Scheinwerfers zu benutzen.
XLR-Pol-Konfiguration
Pol1 = Erdung
Pol2 = negative Signalader (negativ)
Pol3 = positive Signalader (positiv)
DMX-
Abbildung 4
